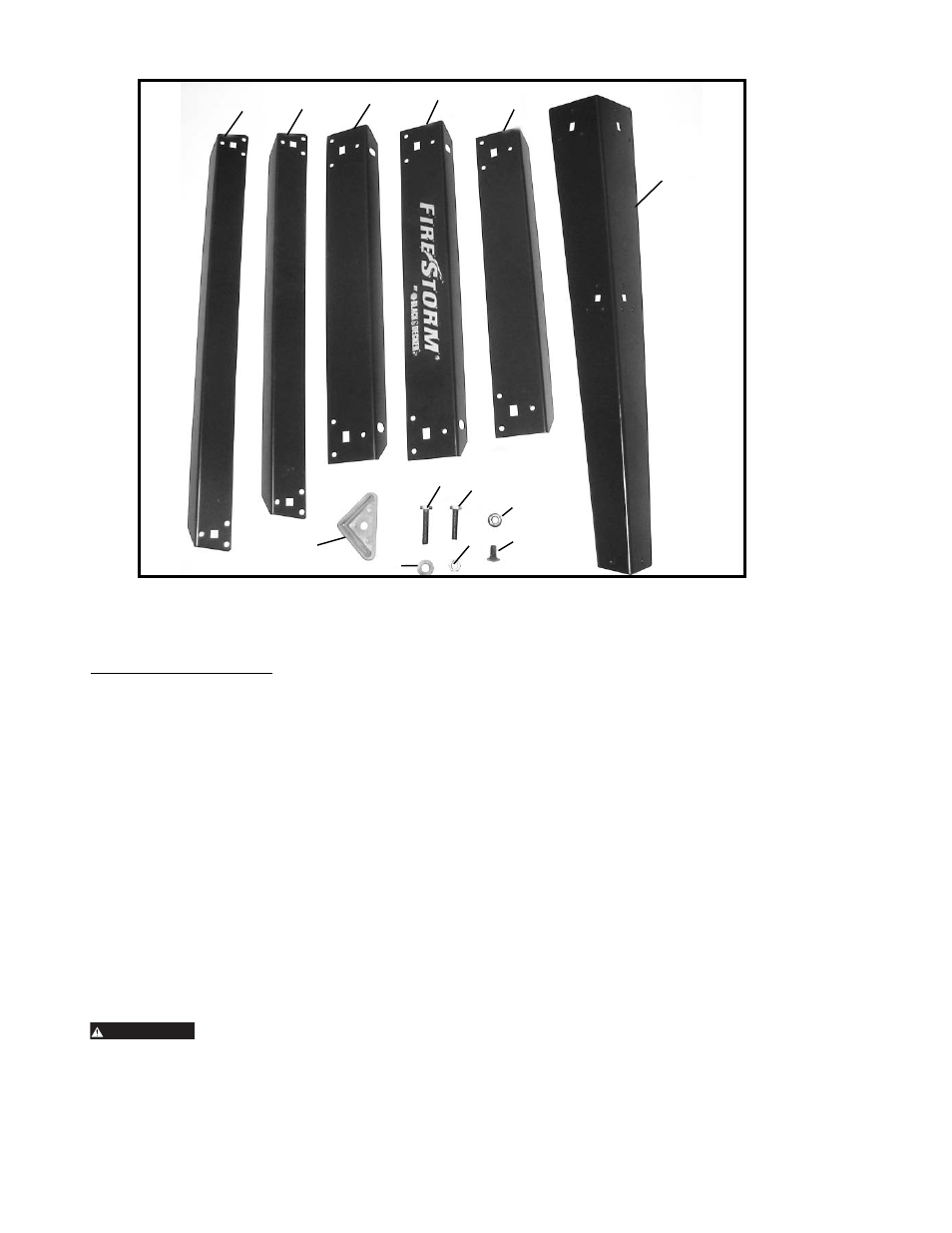

Fig. 3
PIÈCES DU SOCLE
53– (4) pattes
54– (2) traverses supérieures latérales
55– Traverse supérieure avant
56– Traverse supérieure arrière
57– (2) traverses inférieures latérales
58– (2) traverses inférieures avant
59– (4) pieds
POUR VOTRE PROPRE SÉCURITÉ, NE PAS BRANCHER L’APPAREIL À UNE SOURCE
D’ALIMENTATION JUSQU’À CE QU’IL SOIT ENTIÈREMENT ASSEMBLÉ. Ne pas utiliser le présent appareil avant
d’avoir lu et compris le mode d’emploi dans son intégralité.
53
54
55
56
57 58
60
61
62
63
59 64
65
60– (2) vis à tête hexagonale M8X1,25X45 mm
pour patte et base
61– (2) vis à tête hexagonale M8X1,25X30 mm
pour patte et base
62– (16) écrous hexagonaux à embase de 7,9 mm
(5/16 po)
63– (16) boulons de carrosserie de 7,9 mm (5/16
po)
64– (4) écrous hexagonaux M8
65– (8) rondelles plates M8
AVERTISSEMENT
