Produit

Emballage

■

Moteur BVP-Z Standard

1 aimant
No de commande ISM 446

■

2 brides pour tubes

■

1 soupape anti-retour

(polypropylène)

■

Mode d’emploi

Si commandés:

■

Tête de pompe

2 raccords

■

autres accessoires

Veuillez contrôler l’emballage
et son contenu et contacter im-
médiatement votre représentant
ISMATEC

si vous deviez constater

des dommages dus au transport.

Les réclamations éventuelles ne

seront acceptées que dans les
8 jours suivant la livraison.

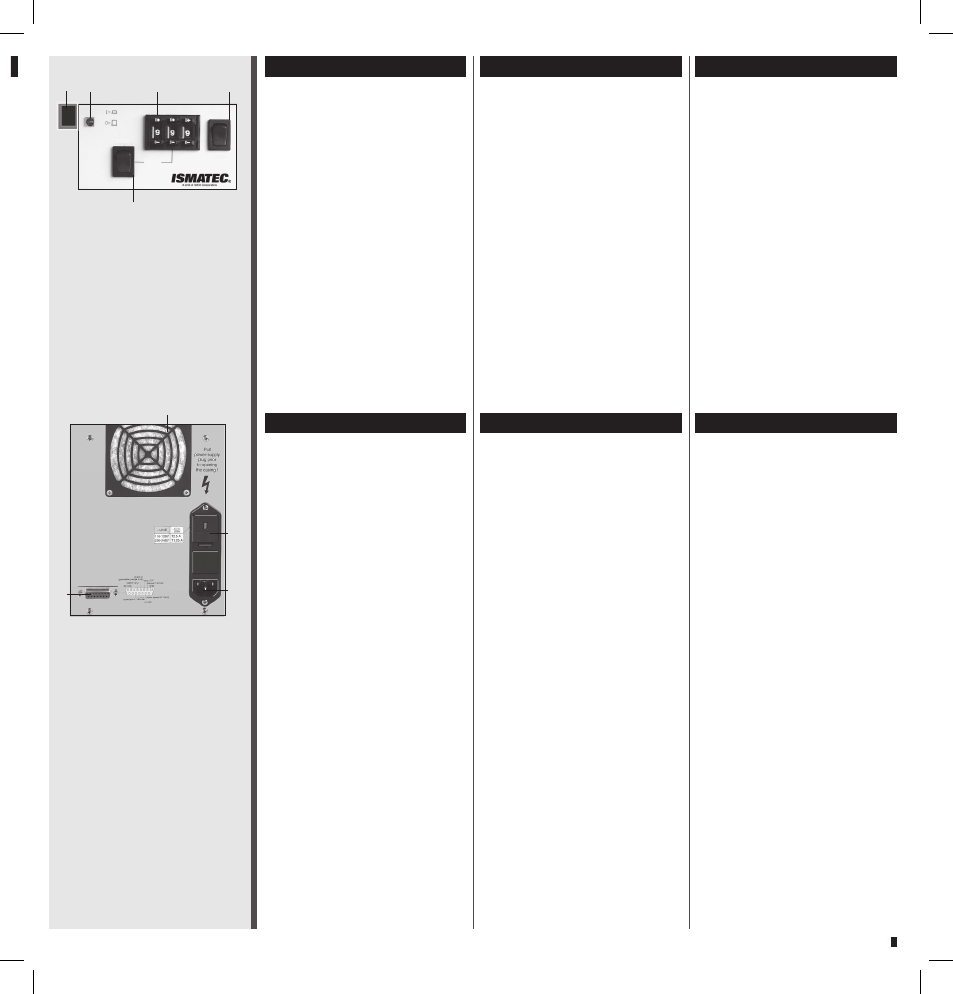

Bedienungspanel

1 Netzschalter
2 Kontroll-Lampe
3 Drehzahlwähler

999 = 6000 min

–1

(max. Dreh-

zahl) = 100 U/sec

einstellbar in 0.1% Schritten
4 Start/Stopp
5 MAX-Taste für Drehzahl
(ideal zum Füllen oder Entleeren
des Systems)

 Der Antrieb läuft nur im

Uhrzeigersinn.

Geräterückwand

7 Lüfter
8 Sicherungshalter mit

Spannungswähler 115/230 V

9 Netzbuchse
10 Analogschnittstelle

■

RUN / STOP (TTL)

■

Drehzahlsteuerung

0 – 5 V oder 0 – 10 V, bzw.

0 – 20 mA oder 4 – 20 mA

■

Drehzahlausgang 0 – 10 V

oder 0 – 12 kHz

Operating panel

1 Mains switch
2 Control light
3 Speed selector

999 = 6000 rpm (max. speed)
= 100 rps

adjustable in 0.1% steps
4 RUN/STOP
5 MAX key for drive speed
(ideal for fast ﬁlling or emp-

tying the system)

 The drive runs only in
clock-wise direction.

Rear panel

7 Ventilator
8 Fuse holder with voltage
selector 115/230 V
9 Mains socket
10 Analog interface

■

RUN / STOP (TTL)

■

Speed control

0 – 5 V and 0 – 10 V, or
0 – 20 mA and 4 – 20 mA

■

Speed output 0 – 10 V

or 0 – 12 kHz

Tableau de commande

1 Commutateur principal
2 Lampe de contrôle
3 Sélecteur de vitesse
999 = 6000 t/min. (tours max.)
= 100 t/sec
réglable en pas de 0.1 %
4 Marche/Arrêt
5 Touche MAX pour le nombre

de tours (pour un remplissage
et une vidange rapides du sys-
tème)

 La pompe ne fonctionne
que dans le sens des

aiguilles d’une montre.

Tableau arrière

7 Ventilateur
8 Porte-fusibles avec sélecteur
de tension 115/230 V
9 Prise d’alimentation
10 Interface analogique

■

RUN / STOP (TTL)

■

Réglage du nombre

de tours
0 – 5 V ou 0 – 10 V, resp.
0 – 20 mA ou 4 – 20 mA

■

Nombre de tours en sortie

0 – 10 V

ou 0 – 12 kHz

RUN

STOP

SPEED

MAX
