12
BVP-Z Standard / ISMATEC SA / 05.09.07/CB/GP BVP-Z Standard / ISMATEC SA / 05.09.07/CB/GP
Analogschnittstelle
Pin 9, speed OUT
Die werkseitige Einstellung ist
0 – 10 V
DC
, proportional zur
Motordrehzahl 0 – 6000 min –1 .
Alternativ steht ein Frequenzbe-
reich von 0 – 12 kHz zur Verfü-
gung. Wahleinstellung mittels
DIP-Switch im Geräteinnern (siehe
Seite 13).
Pin 10, +5V
DC
Ist mit der stabilisierten +5V
DC
Versorgungsspannung der Pumpe
verbunden.
Pin 12, idle, overload
Bei laufender Pumpe liegen an
diesem Pin +5V
DC
an. Im Stillstand
oder bei Überlast wechselt die
Spannung auf 0V
DC
.
k Netzspannung ausschalten und
2 Min. abkühlen lassen.
Pin 13, internal speed
Verbindet man Pin 13 mit Pin 1
(Masse), kann die Drehzahl mit
dem Drehzahlwähler im Bedie-
nungspanel anstelle des Signals
an Pin 5 eingestellt werden.
Analog interface
Pin 9, speed OUT
The default setting is 0 – 10 V
DC
,
proportionally to the motor speed
0–6000 rpm. Alternatively a fre-
quency range from 0 – 12 kHz is
available. The input range can be
selected via a dip-switch inside
the pump (see page 13).
Pin 10, +5V
DC
This pin is connected to the stabi-
lised +5V
DC
voltage supply of the
pump.
Pin 12, idle, overload
This pin is at +5V
DC
while the
pump runs. When idle or in
overload, the voltage changes to
+5V
DC
.
k Switch off the mains voltage
and let the device cool down for
2 minutes.
Pin 13, internal speed
If pin 13 is connected with pin 1
(ground), the pump speed can be
adjusted via the speed selector
on the operating panel instead of
using the signal at pin 5.
Interface analogique
Pin 9, speed OUT
Le réglage en usine est de
0 – 10 V
DC
et proportionnel au
nombre de tours du moteur de
0 – 6000 t/min. Une marge de
fréquence de 0 – 12 kHz est à
disposition comme alternative.
Réglage de zone au moyen de
l’interrupteur DIP à l’intérieur de
l’appareil (c.f. page 13).
Pin 10, +5V
DC
Ce pin est connecté à la tension
d’alimentation stabilisée de +5V
DC
de la pompe.
Pin 12, idle, overload
Lorsque la pompe fonctionne, ce pin
est à
+5V
DC
. Lorsque la pompe est
en veille ou en surcharge, la tension
change à 0 V
DC
.
k Eteindre la tension de réseau et
laisser refroidir pendant 2 minutes.
Pin 13, internal speed
Si le pin 13 est relié au pin 1
(terre), le nombre de tours pourra
être réglé au moyen du sélecteur
du nombre de tours sur le pan-
neau de manipulation en lieu et
place du signal sur le pin 5.
Digitale Eingänge (TTL-Pegel)
Digital inputs (TTL-level)
Entrées numériques (niveau TTL)
Pin 2, local / remote
Pin 3, stop / start
Pin 13, internal speed
Analoge Eingänge
Analog inputs
Entrées analogiques
Pin 5, speed IN
0 – 5 V
DC
/ 0 – 10 V
DC
0 – 20 mA / 4 – 20 mA
Analog-Ausgang
Analog output
Sortie analogique
Pin 9, motor speed
0 – 10 V
DC
/ 0 – 12 kHz

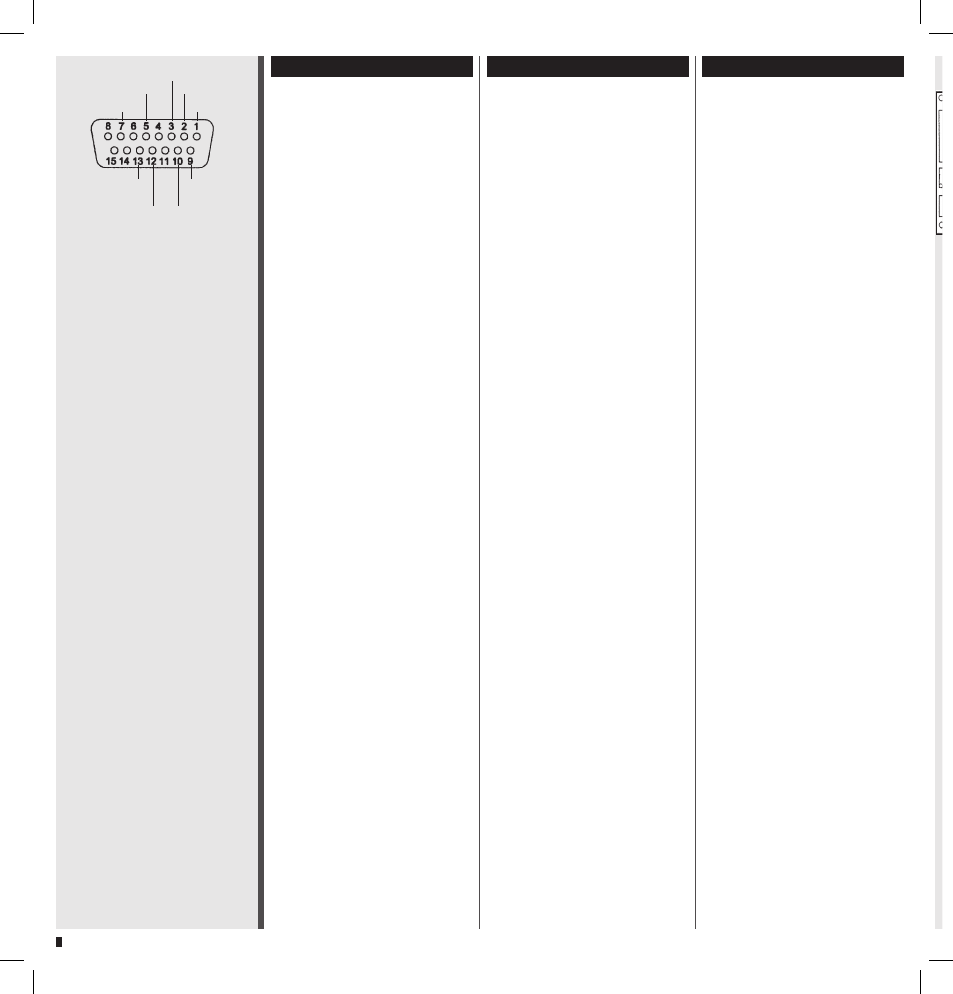

P1
GND +36 V
DC
overload
internal speed speed OUT
start
remote speed IN
+5 V
DC
