52 OPÉRATIONS PRÉALABLES

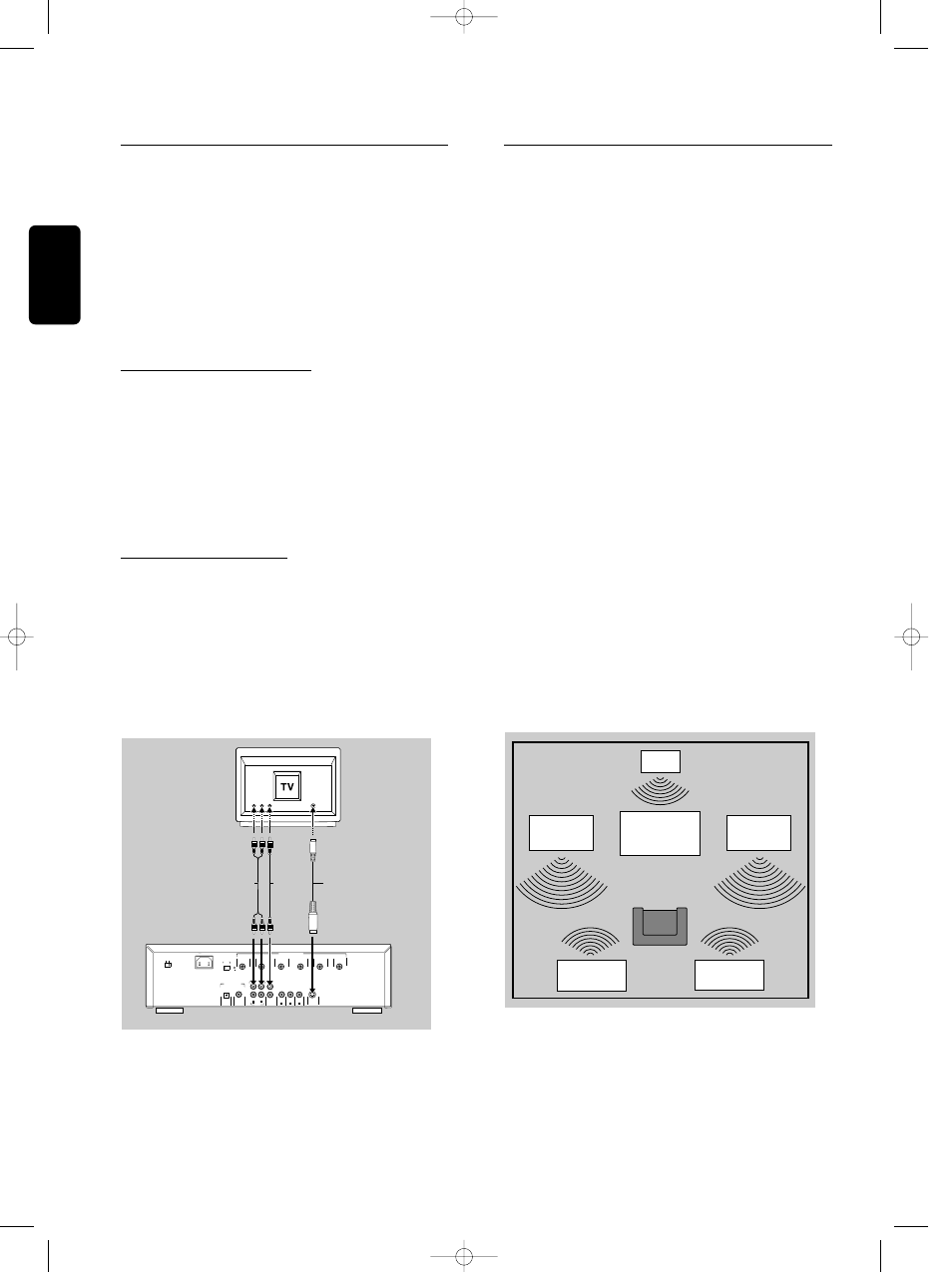

Connexion à un téléviseur
Remarques
- Suivant le téléviseur que vous possédez, vous pouvez
procéder de différentes façons au branchement du lecteur
comme l’indique l’illustration ci-dessous.
- Veuillez vous référer, si nécessaire, au mode d’emploi de
votre téléviseur, de votre magnétoscope ou de tout autre
matériel afin de réaliser des connexions optimales.
- Ne connectez pas le lecteur de SACD via votre
magnétoscope car la qualité vidéo pourrait être altérée par le
système de protection contre la copie.
Connexion S-Vidéo (Y/C)
1 Connectez la prise S-VIDEO OUT (Y/C) (7) à la
prise correspondante du téléviseur au moyen du
câble S-Vidéo en option.
● Si vous souhaitez recevoir le son via votre
téléviseur, connectez les prises de sortie gauche et
droite STEREO OUT (1) aux prises
correspondantes du téléviseur au moyen du câble
audio fourni.
Connexion vidé CVBS
1 Connectez la prise VIDEO OUT (CVBS) (8) à la
prise correspondante du téléviseur à l’aide du câble
vidéo fourni.
2 Si vous souhaitez recevoir le son via votre
téléviseur, connectez les prises de sortie gauche et
droite STEREO OUT (1) aux prises
correspondantes du téléviseur au moyen du câble
audio fourni.
Réglages 6 canaux - DVD
uniquement
Enceintes avant
L (Large) : Lorsque les enceintes avant peuvent
reproduire des signaux basse fréquence
inférieurs à 120Hz.
S (Small) : Lorsque les enceintes avant ne peuvent pas
reproduire des signaux basse fréquence
inférieurs à 120Hz.
Enceinte centrale
L (Large) : Lorsque l’enceinte centrale peut reproduire
des signaux basse fréquence inférieurs à 120Hz.
S (Small) : Lorsque l’enceinte centrale ne peut pas
reproduire des signaux basse fréquence
inférieurs à 120Hz.
Off : Lorsque l’enceinte centrale n’est pas
connectée.
Enceintes Surround
L (Large) : Lorsque les enceintes Surround peuvent
reproduire des signaux basse fréquence
inférieurs à 120Hz.
S (Small) : Lorsque les enceintes Surround ne peuvent
pas reproduire des signaux basse fréquence
inférieurs à 120Hz.
Off : Lorsque les enceintes Surround ne sont pas
connectées.
Subwoofer
On
: Lorsqu’un subwoofer est connecté.
Off : Lorsqu’un subwoofer n’est pas connecté.
TV Enceinte
avant droite
Enceinte
avant gauche
Enceinte
centrale
Enceinte arrière
(gauche surround)
Enceinte arrière
(droite surround)
MAINS
VOLTAGE SELECTOR 100-120V 220-240V
1 2 3
SUBW RIGHT
GND
RIGHT SURR. LEFT SURR. CENTER LEFT MULTICHANNEL AUDIO OUT
FILTER
DIG OUT OPT OUT
DIGITAL AUDIO OUT Dolby Digital/ DTS/MPEG only
( Y/C )
S-VIDEO L R (CVBS) VIDEO OUT AUDIO
STEREO OUT
1
2
Y CB CR
7 8 1
Français
