Configuration du système

Vous devez effectuer les étapes suivantes sur le module de

commande avant d’utiliser le système :
• Si la génératrice est située dans une zone régulièrement

soumise à des températures inférieures à 40°F

(4°C), sélectionnez une durée de réchauffement de

50

secondes en déplaçant le cavalier installé sur JP2 de

la position « 20 » à la position « 50 ».

• Placez l’interrupteur à deux positions à la position «

NG » ou « LP », selon la position appropriée à votre

système.

• Placez le commutateur à trois positions de sorte

qu’il corresponde à la valeur nominale en KW de la

génératrice utilisée.

Commandes

Outre le levier de priorité, aucune autre commande de

l’opérateur n’est disponible puisqu’il s’agit d’un commutateur

de transfert automatique. Seuls des techniciens

professionnels qualifiés peuvent utiliser la commande

manuelle de priorité.

Fonctionnement

Pour actionner le transfert automatique, suivez la procédure

décrite ci-dessous:
1. Réglez sur “ON” l’interrupteur de débranchement de

l’alimentation de service du commutateur de transfert.

2. Réglez le disjoncteur principal de la génératrice sur

ON”.

3. Installez le fusible de 15 ampères dans le panneau de

commande de la génératrice.

4A. Si la génératrice est munie d’un interrupteur « ON/OFF

» de système, réglez l’interrupteur à « ON ».

B. Si la génératrice est munie d’un commutateur « AUTO/

OFF/MANUAL », réglez le commutateur à « AUTO ».

Le système est maintenant en mode de fonctionnement

automatique.
Lorsque la génératrice transmet de la puissance au

commutateur de transfert, le contrôleur surveille

continuellement la puissance de la génératrice. Lorsqu’une

demande d’activation du climatiseur est émise, et que la

génératrice a suffisamment de puissance disponible, le

contrôleur ferme les contacts « A-A » vers le contacteur

du climatiseur. Les contacts « B-B » s’ouvrent avant la

fermeture des contacts « A-A ». Les contacts « A-A » ou «

B-B » s’ouvrent lorsque les charges sont trop importantes

pour la génératrice. Les contacts « A-A » s’ouvrent lorsque

le climatiseur doit être mis en marche. Les contacts « B-B

» se ferment lorsqu’il n’y a pas suffisamment de puissance

disponible.

Mise à l’essai du commutateur de transfert

automatique

Réglez l’interrupteur de débranchement alimentant le

commutateur de transfert sur “Off”. La séquence automatique

commencera. Pour revenir à l’alimentation de service, réglez

l’interrupteur de débranchement sur “On”.

Panne de l’alimentation de service
Le capteur de tension de service détecte la chute de la

tension de service sous 70 pourcent de la tension nominale.

La séquence de démarrage du moteur commence après un

délai de 6 secondes.

Réchauffement du moteur
Avant le transfert, il y a un délai de réchauffement du moteur

de 20 secondes, ou 50 secondes (voir Configuration du

système).

Transfert
Le transfert de l’alimentation de service à la génératrice de

secours se produit après que la tension de la génératrice

dépasse un seuil prédéterminé. Après le transfert, le moteur

tourne durant au moins 5 minutes.

Instalación

Commandes

Sécurité

Fonctionnement

Entretien

Dépannage

Garanti

e

9

Français

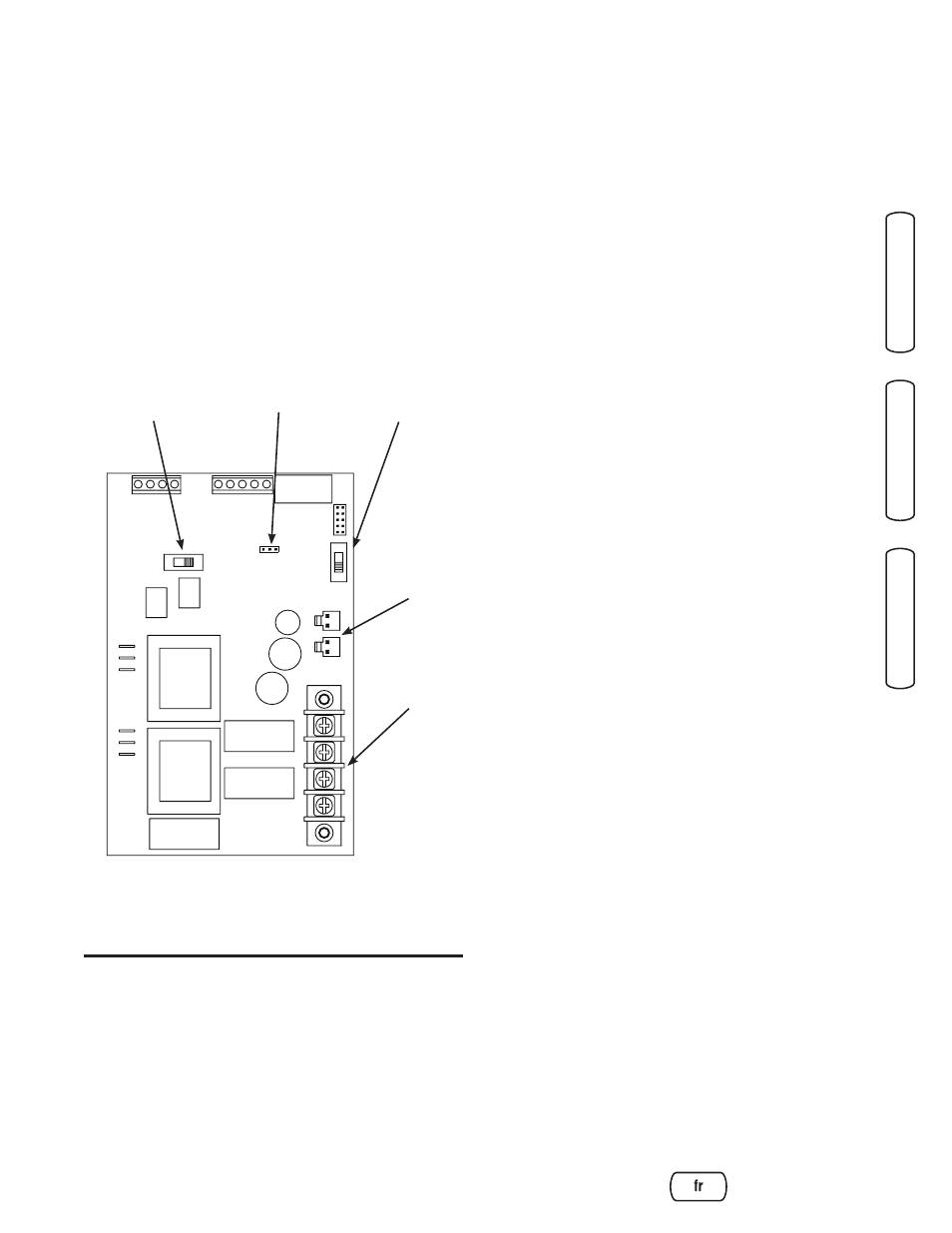

JP2
