Configuración del Sistema
Deberá llevar a cabo las siguientes operaciones en el módulo
de control antes de poner el sistema en funcionamiento:
• Si el generador está instalado en una zona normalmente
expuesta a temperaturas inferiores a 4 °C (40 °F),
seleccione un tiempo de calentamiento de 50 segundos
moviendo el puente instalado en JP2 de la posición ‘20’
a la posición ‘50’.
• Ponga el conmutador de 2 posiciones en la posición
adecuada para su sistema, ‘NG’ o ‘LP’.
• Ponga el conmutador de 3 posiciones de forma que
coincida con el valor nominal de kW del generador
instalado.
Mandos
Aparte de la palanca de cancelación manual, el conectador
no tiene ningún otro mando, ya que es automático. La
cancelación manual es para uso exclusivo de profesionales
cualificados.
Sistema funcionamiento
Para seleccionar el funcionamiento automático del
conectador, haga lo siguiente:
1. Sitúe el seccionador de servicio del conectador en la
posición “On”.
2. Ponga el disyuntor principal del generador en la
posición “On” (conectado).
3. Instale el fusible de 15 A en el panel de control del
generador.
4A. Si el generador dispone de un interruptor ON/OFF,
póngalo en la posición “On” (cerrado).
B. Si el generador dispone de un interruptor AUTO/OFF/
MANUAL, póngalo en la posición “Auto” (automático).
El sistema estará entonces en el modo de funcionamiento
automático.
Cuando el generador suministra energía al conectador, el
controlador supervisa permanentemente la potencia del
generador. Si se intenta activar el acondicionador de aire y la
potencia del generador es suficiente, el controlador cierra los
contactos “A-A” de conexión al contactor del acondicionador
de aire. Los contactos “B-B” se abren antes del cierre de
los contactos “A-A”. Si las cargas son excesivas para el
generador, los contactos A-A y/o B-B se abren. Cuando no
es necesario utilizar el aire acondicionado, el contacto A-A se
abre. Si la potencia disponible es suficiente, el contacto B-B
se cierra.
Prueba del conectador automático
Ponga el seccionador de servicio que alimenta el conectador
en la posición “Off” (desconectado) Se realizará la secuencia
automática correspondiente. Para volver a la alimentación
desde la red pública, ponga el seccionador de servicio en la
posición “On” (conectado).
Fallo de la red pública
El sensor de tensión de la red pública detecta cuándo esta
tensión está por debajo del 70% de la nominal. Tras un retardo
de 6 segundos, se inicia la secuencia de arranque del motor.
Calentamiento del motor
Retardo de tiempo para permitir el calentamiento del
motor antes de la transferencia fijado en 20 segundos o
50 segundos (ver Configuración del sistema).
Transferencia
Las transferencias de alimentación desde la red pública a
la alimentación de reserva se producen cuando la tensión
del equipo de reserva está por encima de los niveles
especificados. El tiempo mínimo de funcionamiento del
motor después de la transferencia es de 5 minutos.
Recuperación de la red pública
El nivel de recuperación de la tensión es el 80% de la tensión
nominal.
9
Español

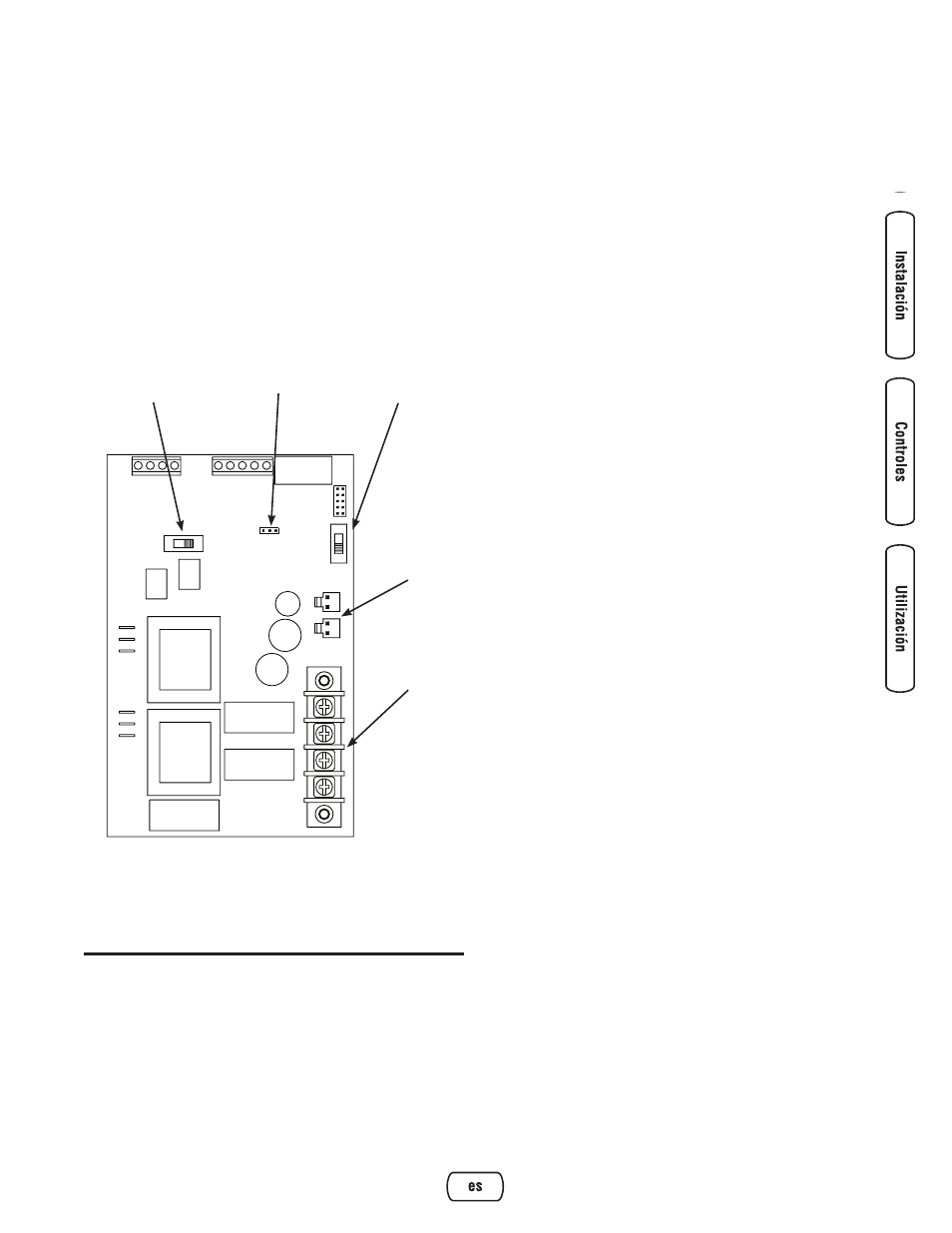

JP2
CT1 & CT2
Contactos de
supervisión
Conmutador de
3 posiciones
Conmutador de
2 posiciones
