6. Raccordez les conducteurs neutres des circuits de
branchement essentiels aux bornes « NEUTRAL » du
commutateur de transfert.
7. Raccordez les conducteurs d’alimentation du panneau
de commande de la génératrice aux bornes «
GENERATOR » du commutateur de transfert. Tous les
conducteurs devraient être passés par l’ouverture du
transformateur de courant avant que la connexion ne
soit effectuée.
8. Raccordez le neutre de la génératrice à partir du
panneau de commande de la génératrice vers la borne
« NEUTRAL » du commutateur de transfert.
9. Raccordez le conducteur de mise à la terre à partir du
panneau de commande de la génératrice vers la borne
« GND » du commutateur de transfert.
10. Branchez les fils du transformateur de courant
aux bornes « CT1 » et « CT2 » sur le module de
commande.
REMARQUE : Assurez-vous que le conducteur de mise à la
terre est raccordé selon les normes, les réglementations et
les codes fédéraux, provinciaux et locaux applicables.
11. Raccordez les bornes « UTILITY 240 VAC » de la
génératrice aux bornes « UTILITY 240 VAC » du
commutateur de transfert. Utilisez des conducteurs
numéro 14 AWG minimum.
12. Serrez au couple approprié tous les raccords de fils
et attaches. Consultez la partie intérieure du boîtier
du commutateur de transfert au sujet des couples de
serrage appropriés.

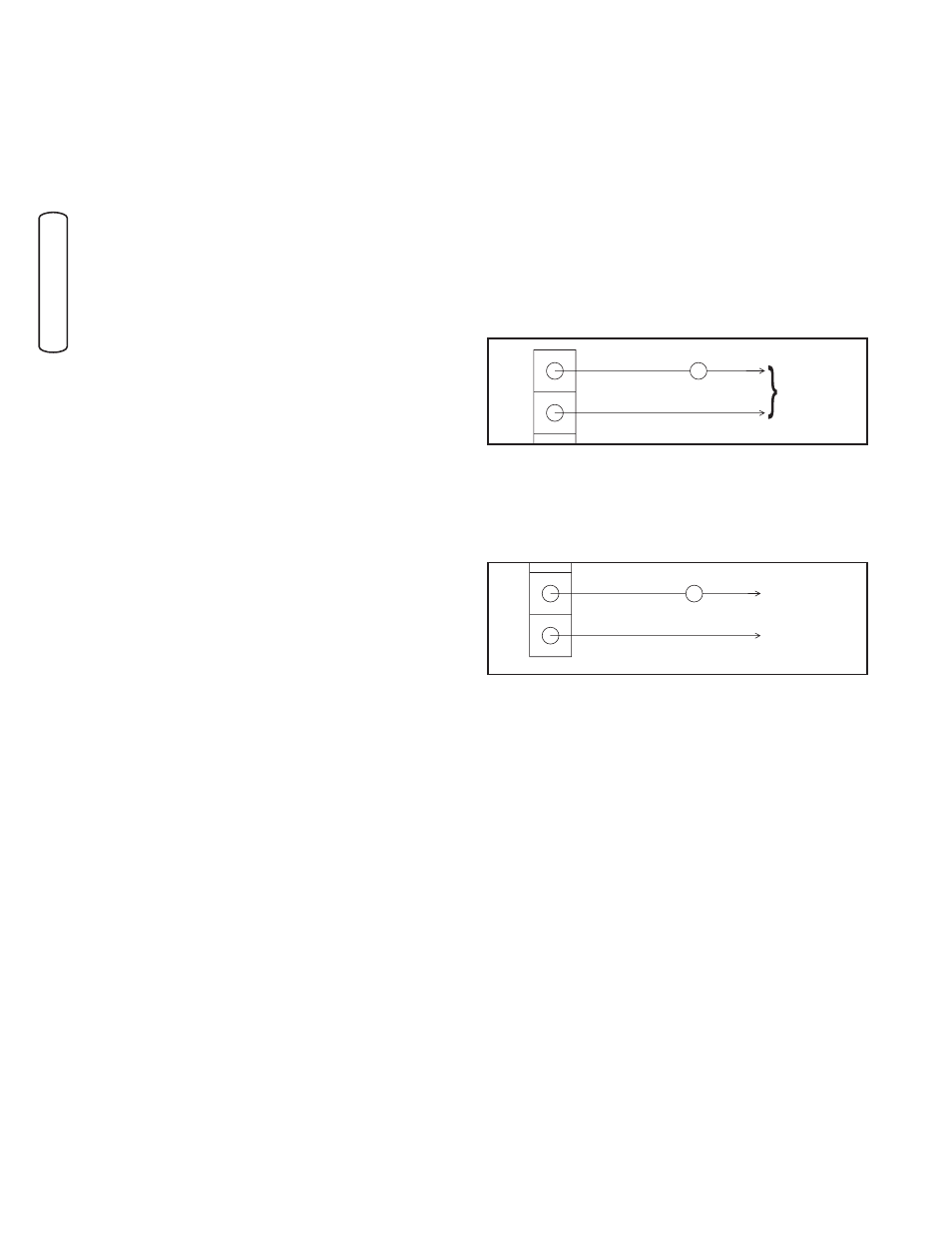

Câblage de contrôle
La barrette de raccordement de contrôle du module de
commande du commutateur de transfert comporte quatre
raccords à l’usage du client. Deux ensembles de contacts
« normalement fermés » sont disponibles. Ils sont activés
lorsque l’alimentation par la génératrice est requise. Ils
peuvent servir à contrôler d’importantes charges branchées à
la génératrice. Les charges peuvent être activées pourvu que
la génératrice produise la puissance nécessaire.
1. Les bornes « A-A » du module de commande sont
conçues pour 24 V c.a. et la commande du contacteur
du climatiseur. Les contacts sont branchés en série au
circuit de commande du contacteur du climatiseur.
2. Les bornes « B-B » du module de commande sont
conçues pour 1 A 125 V c.a. et au contrôle des charges
importantes par le contacteur fourni par l’installateur.
Exemple : chauffe-eau électrique. Les contacts
sont branchés en série au circuit de commande du
contacteur.
3. Serrez au couple approprié tous les raccords de fils
et attaches. Consultez la partie intérieure du boîtier
du commutateur de transfert au sujet des couples de
serrage appropriés.
B
B
Contacteur
Neutre
120 V c.a.
A
A
Contacteur du climatiseur
24 V c.a.
