Instalación

Commandes

Sécurité

Fonctionnement

Entretien

Dépannage

Garanti

e

7

Français

Contacts Normalement

Fermés

Raccordement des

Charges

Languette de Mise

à la Masse

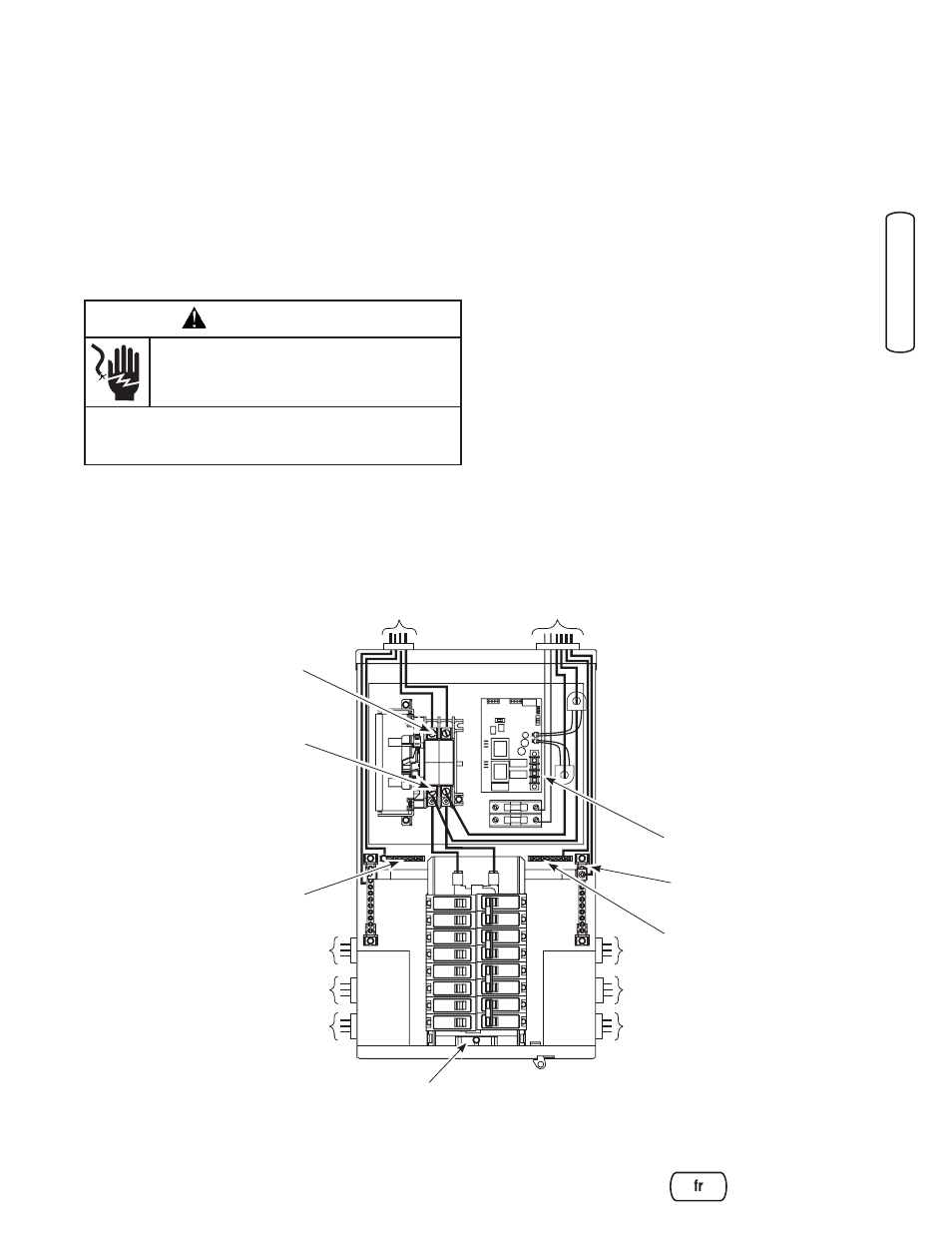

Interconnexions du câblage d’alimentation

Tout le câblage doit être de la bonne dimension, soutenu

convenablement et protégé par un conduit. Les conduits

de l’alimentation de service et de la génératrice doivent

entrer dans le boîtier au dessus des barres omnibus de

disjoncteurs dans le commutateur de transfert. Aucun

conducteur ne doit être passé au-dessus du module de

commande. Les conduits de circuits de branchement doivent

entrés par les côtés ou par le bas du boîtier adjacent aux

bornes de disjoncteur. N’utilisez PAS de grandes entrées

défonçables au bas du boîtier.

AVERTISSEMENT

Les fils de basse tension ne peuvent être

installés dans le même conduit que les fils

d’alimentation.

Le non-respect de cet avertissement pourrait entraîner

des blessures personnelles et l’endommagement ou le

mauvais fonctionnement de l’équipement.

Effectuez les raccords suivants entre le commutateur de

transfert, le panneau de distribution principal, l’alimentation

de service et la génératrice, tel que montré ci-dessous.
1. Assurez-vous que l’alimentation de service est HORS

TENSION.

2. Raccordez les conducteurs d’alimentation du panneau

de distribution principal à partir du « disjoncteur

essentiel » bipolaire d’un maximum de 100 A fourni

par l’installateur vers les bornes du commutateur de

transfert.

3. Raccordez le conducteur neutre de l’alimentation de

service à la borne « NEUTRAL » du commutateur de

transfert.

4. Raccordez la borne « GND » du panneau de distribution

principal à la borne « GROUND » du commutateur de

transfert.

5. Raccordez le câblage des circuits de branchement

essentiels aux disjoncteurs appropriés du commutateur

de transfert.

Barre omnibus de

mise à la terre

Vers les

circuits de

branchement

essentiels

Contacts de

contrôle

Vers les

circuits de

branchement

essentiels

Barre omnibus de

mise à la terre

Barre omnibus des

circuits de branchement

essentiels

Vers la Génératrice

Terminaux

Neutre

Vers le compteur

de l’alimentation

de service

Branchement de la

Génératrice

Branchement de

l’Électricité de Service
