6 BRIGGSandSTRATTON.COM
Installation
Déballage
Vérification de la Livraison
Après avoir enlevé le carton, examinez avec soin les
éléments du commutateur de transfert automatique pour tout
dommage subi durant l’expédition.
IMPORTANT: Au moment de la livraison, si vous remarquez
des dommages ou des pièces manquantes, demandez au
livreur de noter tous les dommages sur la facture de fret
et d’apposer sa signature dans l’espace réservé à cet effet.
Après la livraison, si vous remarquez des pièces manquantes
ou des dommages, mettez les pièces endommagées de
côté et communiquez avec le transporteur pour connaître
les procédures de réclamation. Les pièces manquantes ou
endommagées ne sont pas garanties.
Contenu de la Boîte
• Commutateur de Transfert Automatique
• Trousse de transformateur de courant.
• Complément aux disjoncteurs de branchement.
• Manuel de d’Installation et l’Utilisation.
Consignes d’installation
Le commutateur de transfert automatique est contenu dans
un boîtier de type NEMA 3R adapté pour usage interne
et externe. Consignes d’installation du commutateur de
transfert automatique:
• Installation du commutateur sur une structure portante
ferme et robuste.
• Le commutateur doit être installé avec les connexions
de conduit de fo de matériel de NEMA 3R minimum.
• Au besoin, nivelez le commutateur pour éviter les
distorsions. Ceci peut être accompli en insérant des
rondelles entre le boîtier du commutateur et la surface
de fixation.
• Ne jamais installer le commutateur dans un endroit une
substance corrosive pourrait s’y infiltrer.
• Protégez le commutateur en tout temps contre
l’humidité, les poussières, les saletés, les peluches, le
gravier et les vapeurs corrosives.

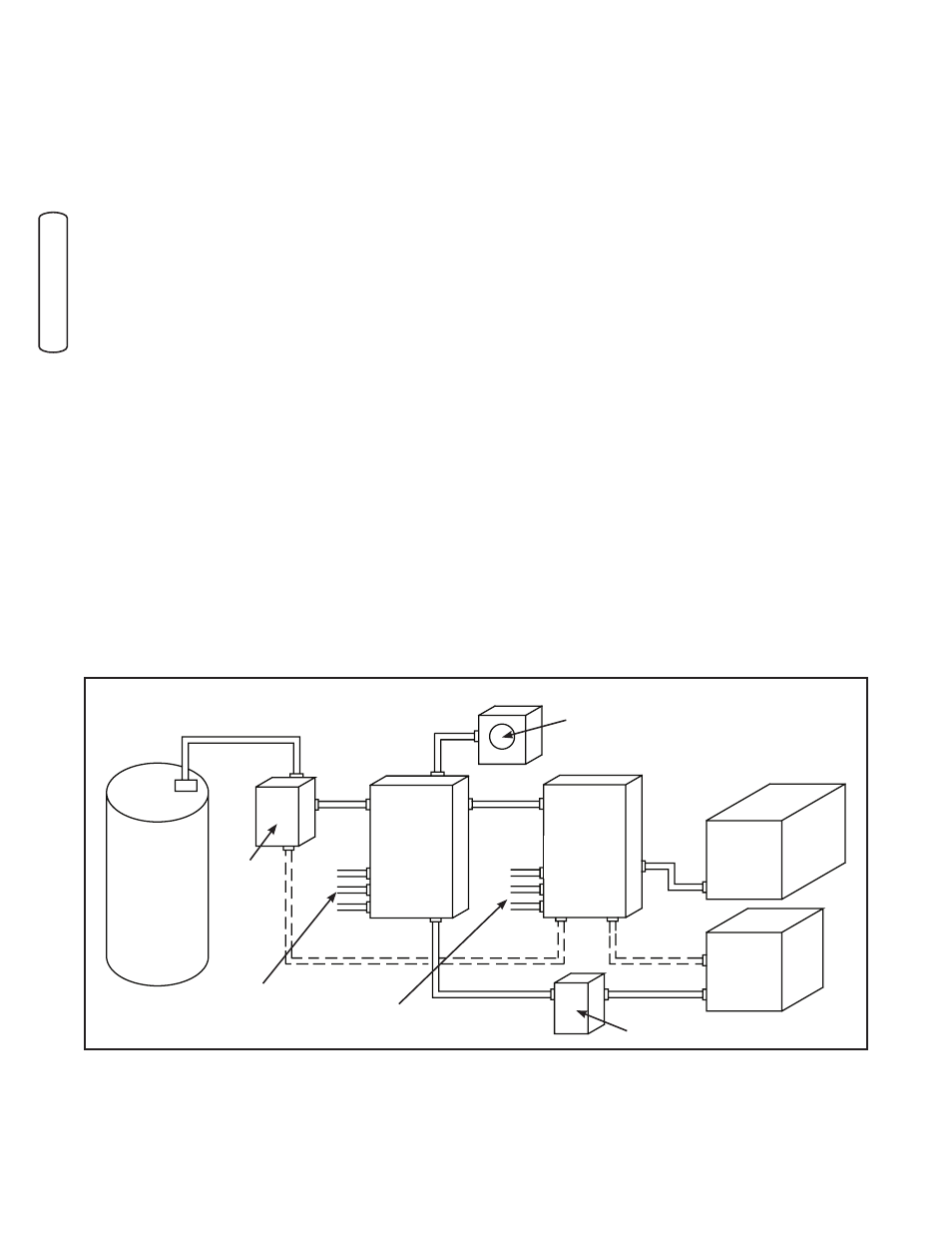

Voici ci-dessous l’installation typique du commutateur de
transfert de l’alimentation automatique. Il est recommandé
d’installer le commutateur de transfert près du panneau
de distribution principal, soit à l’intérieur ou à l’extérieur.
Discutez des suggestions/changements de disposition avec
le propriétaire avant d’entamer le processus d’installation du
système.
Commutateur
de transfert
Circuits de branchement
essentiels
Typique
Panneau
du
disjoncteur
principal
Chauffe-eau
Climatiseur
Contacteur
Génératrice
Watt-heuremètre
Circuits de
dérivation
— — — — — — Câblage de contrôle
Interrupteur de débranchement
