6. Conecte los conductores neutros de los circuitos
derivados esenciales a los terminales “NEUTRAL”
(neutro) del conectador.
7. Conecte los conductores de alimentación del generador
desde el panel de control del generador hasta los
terminales del conectador rotulados “GENERATOR”
(generador). Cada conductor debe pasar por el orificio
del transformador de corriente antes de realizarse la
conexión.
8. Conecte el neutro del generador desde el panel de
control del generador hasta el terminal del conectador
rotulado “NEUTRAL” (neutro).
9. Conecte la tierra del panel de control al terminal del
conectador rotulado “GND” (tierra).
10. Conecte los cables del transformador de corriente a los
terminales “CT1” y “CT2” del módulo de control.
NOTA: Compruebe que el conductor de conexión a tierra del
equipo generador está conectado conforme a la normativa
vigente.
11. Conecte los terminales “UTILITY 240 VAC” (240 VCA
de servicio) del generador a los terminales “UTILITY
240 VAC” del conectador. Utilice cables 14 AWG, como
mínimo.
12. Apriete todas las conexiones de los cables y elementos
de fijación al par adecuado. Consulte los valores de par
correctos en el interior de la caja del conectador.
Cableado de control de supervisión
La regleta de terminales de control de supervisión del
módulo de control del conectador tiene cuatro conexiones
para uso del cliente. Hay dos conjuntos de contactos
“Normalmente Cerrados” que se activarán cuando sea
necesario utilizar la electricidad del generador. Se pueden
utilizar para el control de supervisión de grandes cargas
conectadas en el generador. Las cargas podrán funcionar
siempre que la potencia del generador sea suficiente.

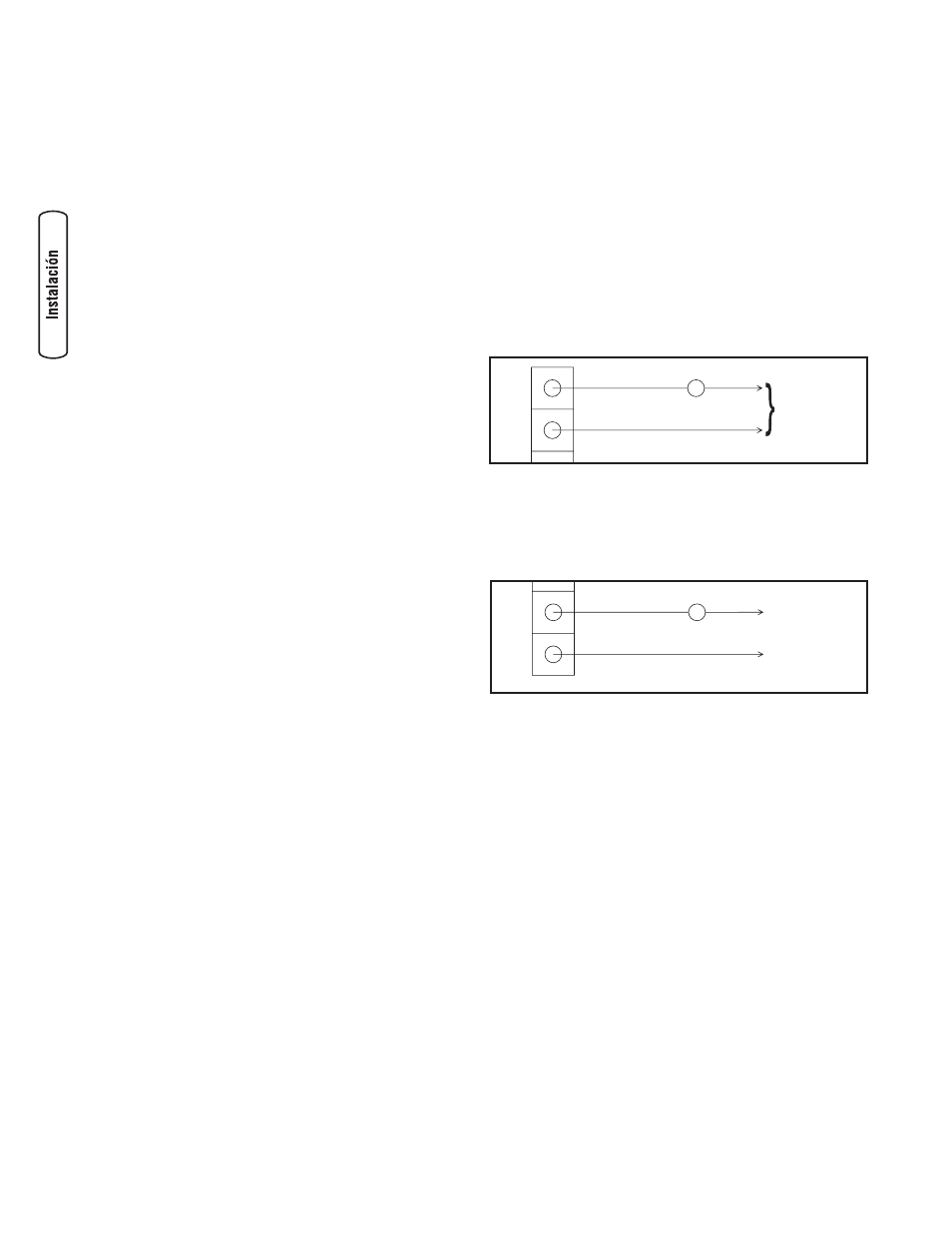

1. Los terminales “A-A” del módulo de control se utilizan
para cargas de 24 V CA y para controlar el contactor
del acondicionador de aire. Los contactos se conectan
en serie con el circuito de control del contactor del aire
acondicionado.
2. Los terminales “B-B” del módulo de control se utilizan
para cargas de 125 V CA y 1 A y permiten que el
instalador conecte un contactor para controlar una
carga importante. Ejemplo: calentador eléctrico de
agua. Los contactos se conectan en serie con el circuito
de control del contactor.
3. Apriete de todas las conexiones de los cables y
elementos de fijación al par adecuado. Consulte los
valores de par correctos en el interior de la caja del
conectador.
8 BRIGGSandSTRATTON.COM
B
B
Contactor
Neutro
120 VCA
A
A
Contactor del aire acondicionado
24 VCA
