A los

disyuntores

esenciales

Desde el generador

Contactos de

supervisión

Desde el panel

de distribución

principal

A los

circuitos

derivados

esenciales

Bus del disyuntor

esencial

7

Español

Principal

Barra

conductora

NEUTRAL

(neutro)

Al nerador

Terminales

NEUTRAL

(neutro)

Al contador de la compañía eléctrica

Contactos

normalmente

cerrados

Conexión

de la carga

Orejetas de

conexión a

tierra (GND)

Conexión al

generador

Conexión de

la compañía

proveedora de

electricidad

Barra conductora

Ground (tierra)

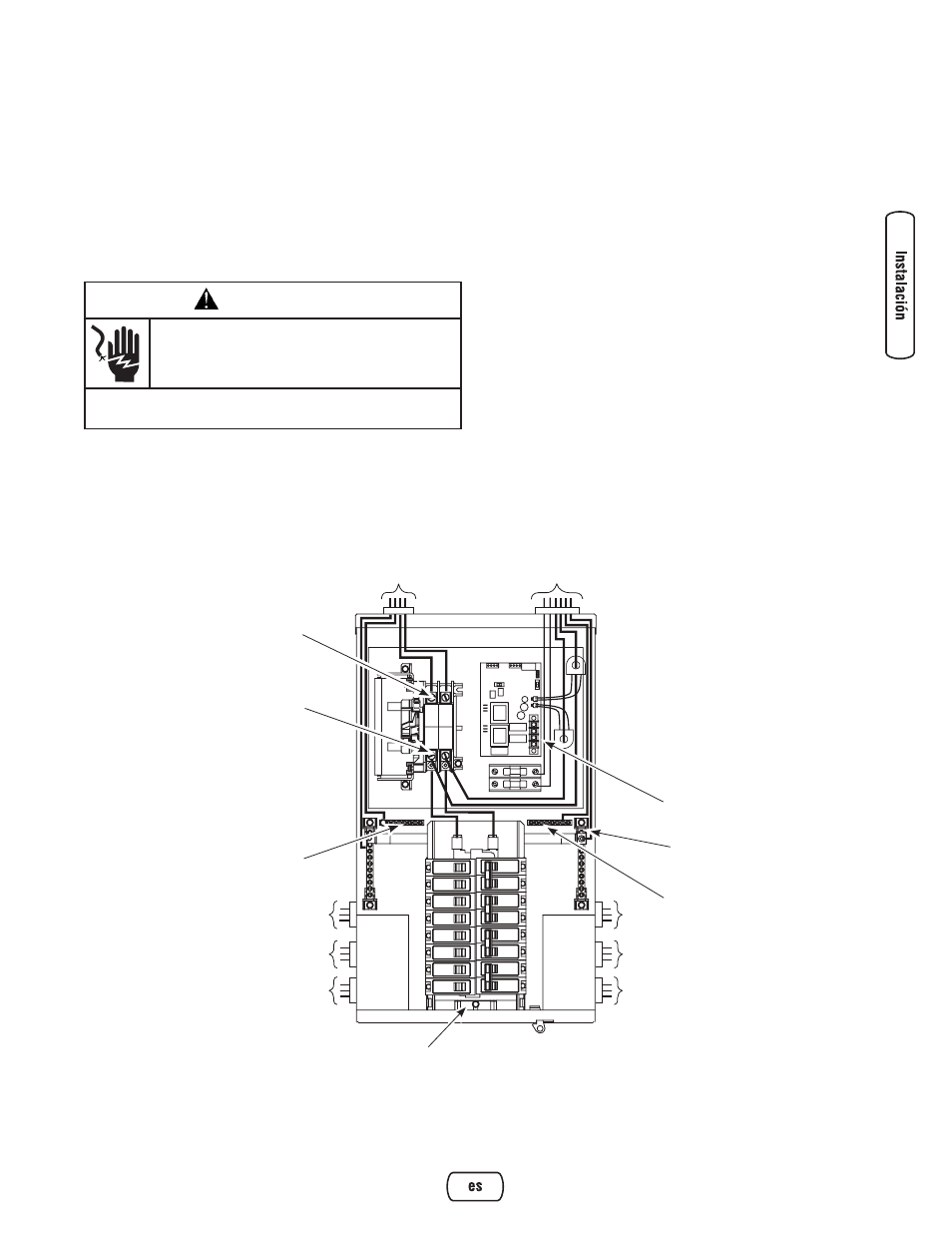

Interconexiones de cableado de energía

Todos los cables deben ser de tamaño adecuado y estar

bien sujetos y protegidos por el conducto. Los conductos

de la red eléctrica y del generador deben entrar en la caja

por encima del bus del disyuntor del conectador. Ningún

conductor debe pasar por encima de la tarjeta de control.

Los conductos de los circuitos derivados deben entrar

por los laterales o la parte inferior de la caja, junto a los

terminales del disyuntor. No utilice los orificios grandes en la

parte inferior de la caja.

ADVERTENCIA

Los cables de baja tensión no se pueden

instalar en el mismo conducto que los cables

de suministro de energía.

Si no se respeta esta indicación pueden producirse

lesiones, daños y/o fallos de funcionamiento del equipo.

Haga las siguientes conexiones entre el conectador, el panel

de distribución principal, la red pública y el generador, como

se muestra a continuación.
1. Asegúrese de que no esté aplicada la tensión de la red

pública.

2. Conecte los conductores del panel de distribución

principal desde el “disyuntor del circuito esencial”

bipolar de 100 A máx. suministrado por el instalador a

los terminales del conectador rotulados “UTILITY” (red

pública).

3. Conecte el conductor neutro de la red pública al

terminal del conectador con la marca “NEUTRAL”

(neutro).

4. Conecte la tierra (“GND”) del panel principal de

distribución al terminal del conectador con la marca

“GROUND” (tierra).

5. Conecte todos los cables de los circuitos derivados

esenciales a los disyuntores correspondientes del

conectador.
