Ventilador remoto o en línea (ver Figuras
10 y 11 para más detalles):
Y A. Quitar la tapa de la caja de conexiones
y conectar el conducto con 5 cables del
ventilador remoto. Conectar los cables
según el diagrama de cableado, Fig. 10.
Volver a colocar la tapa de la caja de
conexiones.
Y B. Fijar la transición del ducto en los orifi-
cios de montaje con tornillos autorros-
cantes.
Y C. Pasar el cable flexible del ventilador
remoto a través del prensacables.
Y D. Fijar el prensacables al tiro descenden-
te cerca de la caja de conexiones.
Y E. Conectar el cable flexible al tiro des-
cendente en el conector de 6 clavijas.
Y F. Enrutar los hilos del cable flexible a la
caja de conexiones.
Y G. Conectar el conducto con cinco
cables del ventilador remoto o en línea
dentro de la caja de conexiones. Utilizar
un conector para conducto para fijarlo.

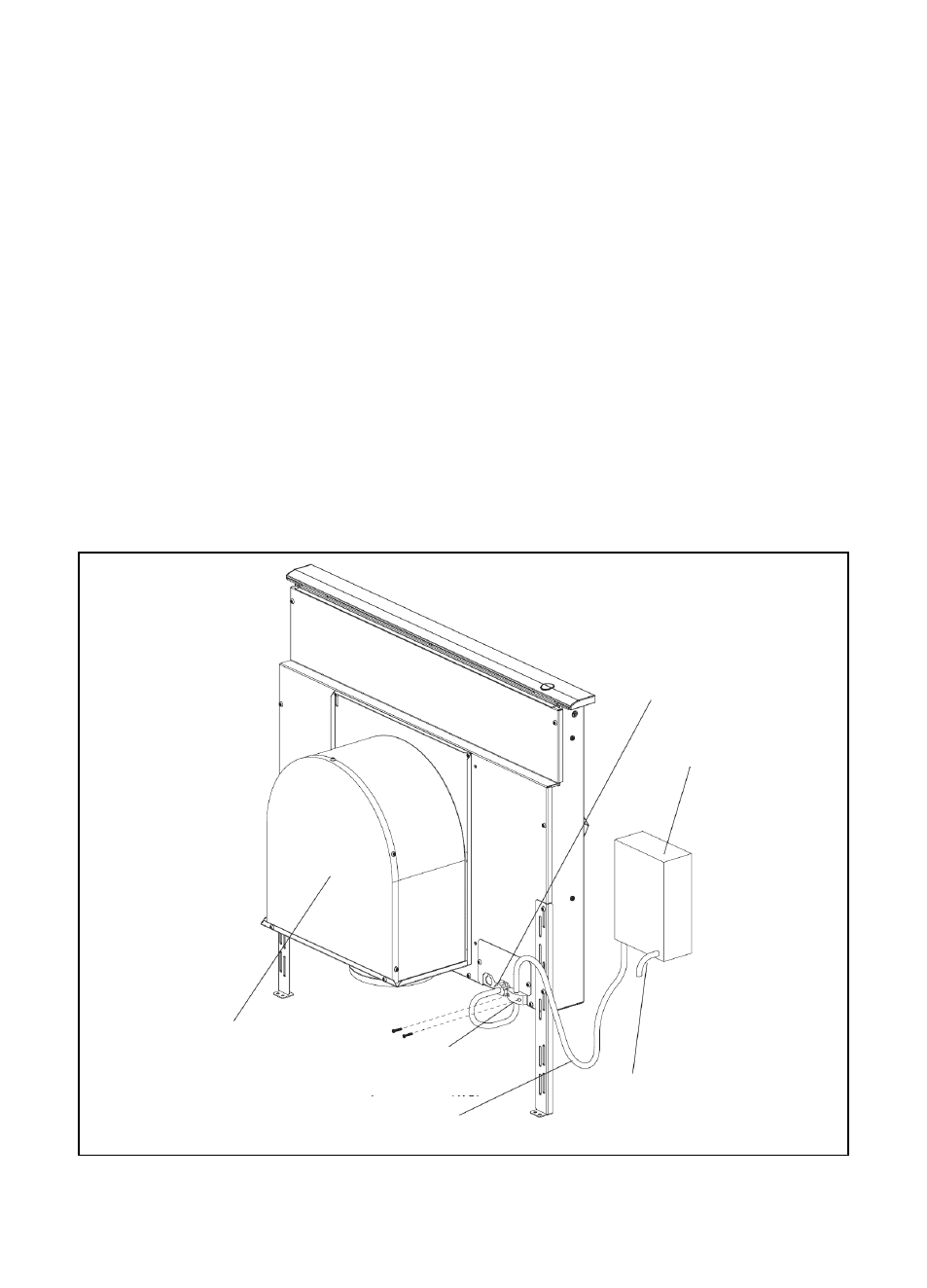

Fig. 10 – Ventilador remoto
42
Ventilador integral VTN600CV2C (ver
Figuras 10 y 12 para más detalles):
Nota: Se pueden instalar el ventilador y la
caja de transición del ducto con la salida
del ducto a la izquierda, abajo o a la
derecha. Instalar el ventilador o la transición
del ducto de tal modo que se puedan qui-
tar los paneles de acceso para realizar el
servicio técnico.
Y H. Colocar la parrilla en la abertura de la
cubierta con el borde trasero de la parril-
la superpuesto al borde delantero de la
ventilación. Asegurarse de que el borde
trasero de la parrilla no toque el frente
del tubo de respiración.
Seguir las instrucciones de instalación
del fabricante para instalar tiras de
empaque, cinta de protección térmica (si
es necesario), asegurar la parrilla a la
cubierta y hacer las conexiones eléctri-
cas y/o de gas de la parrilla.
Nota: Marcar las casillas a medida que se
completen las tareas.
Prensacables
Cable flexible
del ventilador remoto
Conector de 6 clavijas
Caja de conexiones
Caja de transición del ducto
Ducto para quitar
el ventilador
