Paso 7: Montar el ventilador integral
o la transición del ducto de salida
para el ventilador remoto o en línea
Ventilador integral (ver Figuras 9 y 11 para
más detalles):
Y A. Fijar el ventilador en el frente de la salida
redonda de escape con 4-6 tornillos autor-
roscantes #8 (según la configuración).
Y B. Pasar el cable del ventilador a través
del prensacables.
Y C. Fijar el prensacables con tornillos.
Y D. Fijar el prensacables al tiro descen-
dente cerca de la caja de conexiones.
Y E. Conectar el cable al tiro descendente
en el conector de 6 clavijas.
Y F. Conectar el ventilador al ducto.
<*^"P) 6^"
G*"P)F^^
')D
^W*"

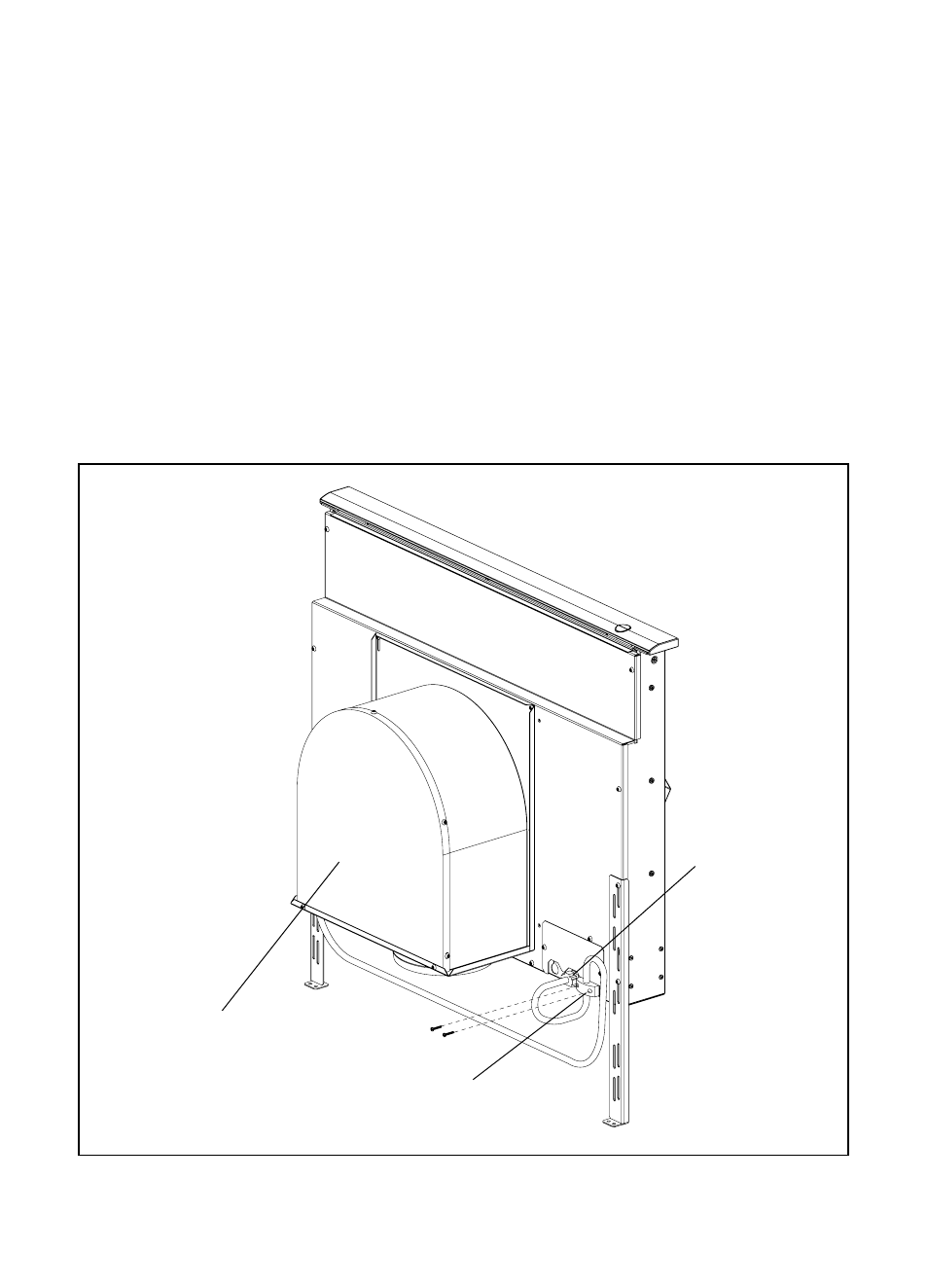

Fig. 9 – Ventilador interno
41
Paso 7: Montar el ventilador integral
o la transición del ducto de salida
para el ventilador remoto
Y G. Colocar la parrilla en la abertura de la
cubierta con el borde trasero de la parril-
la superpuesto al borde delantero de la
ventilación. Asegurarse de que el borde
trasero de la parrilla no toque el frente
del tubo de respiración. Seguir las
instrucciones de instalación del fabrican-
te para instalar tiras de empaque, cinta
de protección térmica (si es necesario),
asegurar la parrilla a la cubierta y hacer
las conexiones eléctricas y/o de gas de
la parrilla.
Nota: Marcar las casillas a medida que se
completen las tareas.
Ventilador
interno
Prensacables
Conector de
6 clavijas
