38
Notas

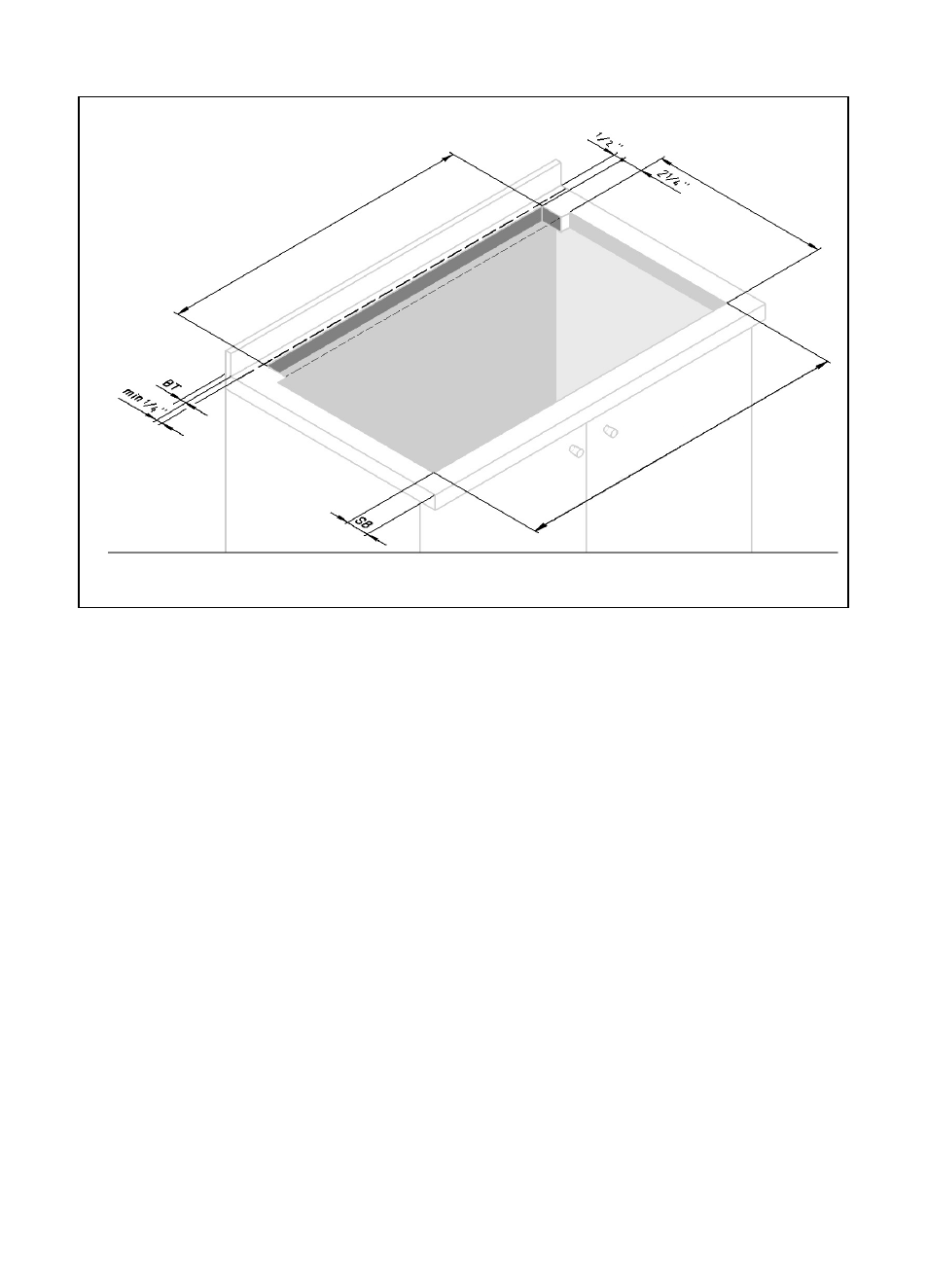

La dimensión “SB” es la mínima distancia del borde delantero de la cubierta al borde delante-
ro del recorte.
La dimensión “BT” es el espesor de la salpicadura trasera que proporciona 1/4" de
espacio libre entre la ventilación y la salpicadura trasera. Una salpicadura con radio curvado
donde hace contacto con la cubierta va a necesitar un espacio libre adicional. Se pueden
usar salpicaduras traseras más gruesas aumentando las profundidades de la cubierta y del
gabinete.
Colocar la parrilla en la abertura de la cubierta de modo que el borde trasero de la parrilla se
superponga con el borde delantero del tiro descendente.
Fig. 7
INSTALACIÓN CON PARRILLAS
31" de ancho: 28
3 / 8
"
37" de ancho: 34
3 / 8
"
Dimensiones de r
ecortes
y generales
Dimensiones de r
ecortes y generales
