Étape 7 : installation de la soufflerie
intégrée ou de la transition de
conduit de sortie pour la soufflerie à
distance ou en conduite
Soufflerie intégrée (voir figures 9 et 11
pour plus de détails) :
Y A. Fixer la soufflerie à l'avant de la sortie
d'échappement ronde avec 4 à 6 vis à
tôle n°8 (selon la configuration).
Y B. Faire passer le cordon de la souffle-
rie à travers le réducteur de tension.
Y C. Fixer le réducteur de tension avec les vis.
Y D. Fixer le réducteur de tension au
contre-tirage près de la boîte de jonction.
Y E. Brancher le cordon sur le contre-tira-
ge au connecteur à 6 broches.
Y F. Brancher la soufflerie sur le conduit.
<*^"P) 6^"
G*"P)F^^
')D
^W*"

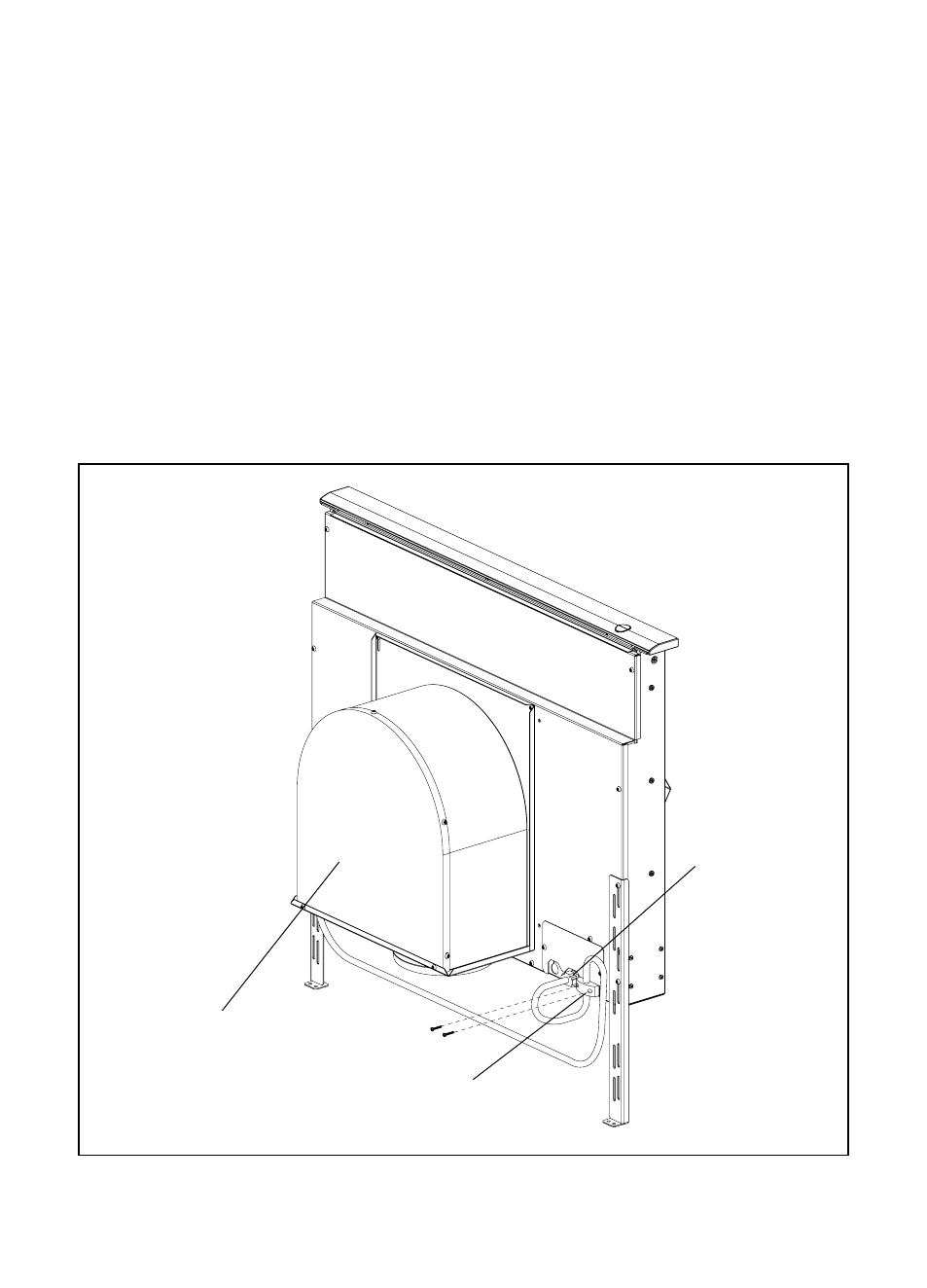

Fig. 9 – Soufflerie intégrée
27
Étape 7 : installation de la soufflerie
intégrée ou de la transition de
conduit de sortie pour la soufflerie à
distance
Y G. Positionner la table de cuisson dans l'ou-
verture du plan de travail de manière à ce
que le bord arrière de la table soit superpo-
sé sur le bord avant de l'évent. S'assurer
que le bord arrière de la table de cuisson ne
bute pas contre l'avant de l'élévateur. Suivre
la notice d'installation du fabricant pour ins-
taller les bandes d'étanchéité, le ruban iso-
lant protecteur (si nécessaire), fixer solide-
ment la table de cuisson au plan de travail
et effectuer les raccordements électriques
et/ou de gaz de la table de cuisson.
Remarque : cocher les cases au fur et à
mesure de l'exécution des tâches.
Soufflerie intégrée
Réducteur de tension
Connec-
teur à
6 broches
