24
Remarques

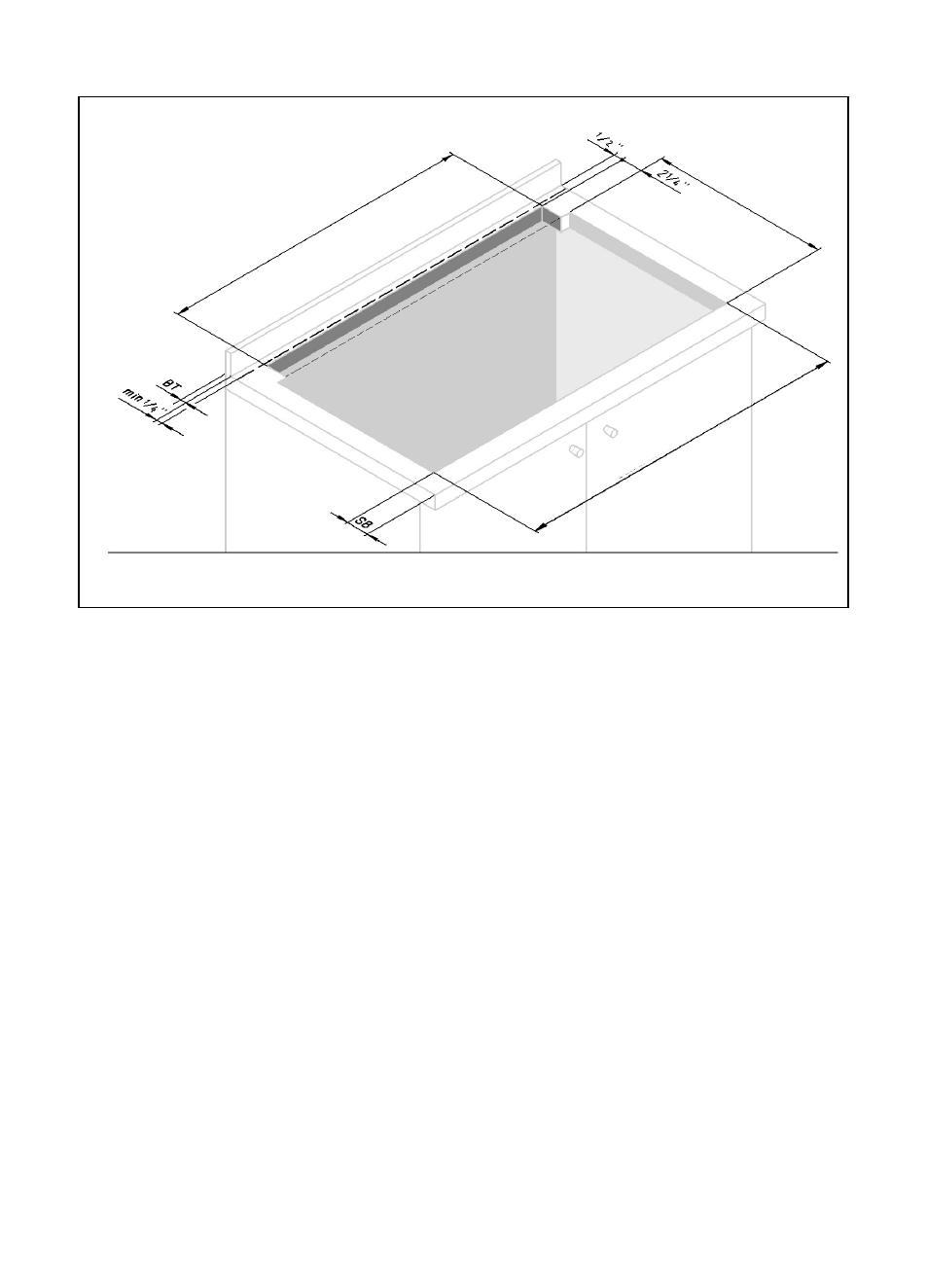

La dimension « SB » est la distance minimale du bord du comptoir au bord de la découpe.
La dimension « BT » est l'épaisseur du dosseret donnant un dégagement de 1/4 de po entre
l'évent et le dosseret. Tout dosseret avec un rayon courbé à la rencontre du comptoir requiert
un dégagement additionnel. L'épaisseur du dosseret peut être utilisée pour augmenter la pro-
fondeur de l'armoire et du plan de travail.
Positionner la table de cuisson dans l'ouverture du plan de travail de manière à ce que le bord
arrière de la table soit superposé sur le bord arrière du système de contre-tirage.
Fig. 7
INSTALLATION AVEC TABLE DE CUISSON
Lar
geur 31 po : 28
3 / 8
po
Lar
geur 37 po : 34
3 / 8
po
Dimensions de la découpe
et encombr
ement
Dimensions de la découpe et encombr
ement
