• También puede utilizar el amplificador adicional en los canales surround posteriores para un solo altavoz.
En este caso conecte el amplificador en el terminal L (SINGLE) solamente.
• El sonido de los terminales surround posteriores dependerá de cómo haya configurado el SURRBACK
SYSTEM (consulte la página 37).

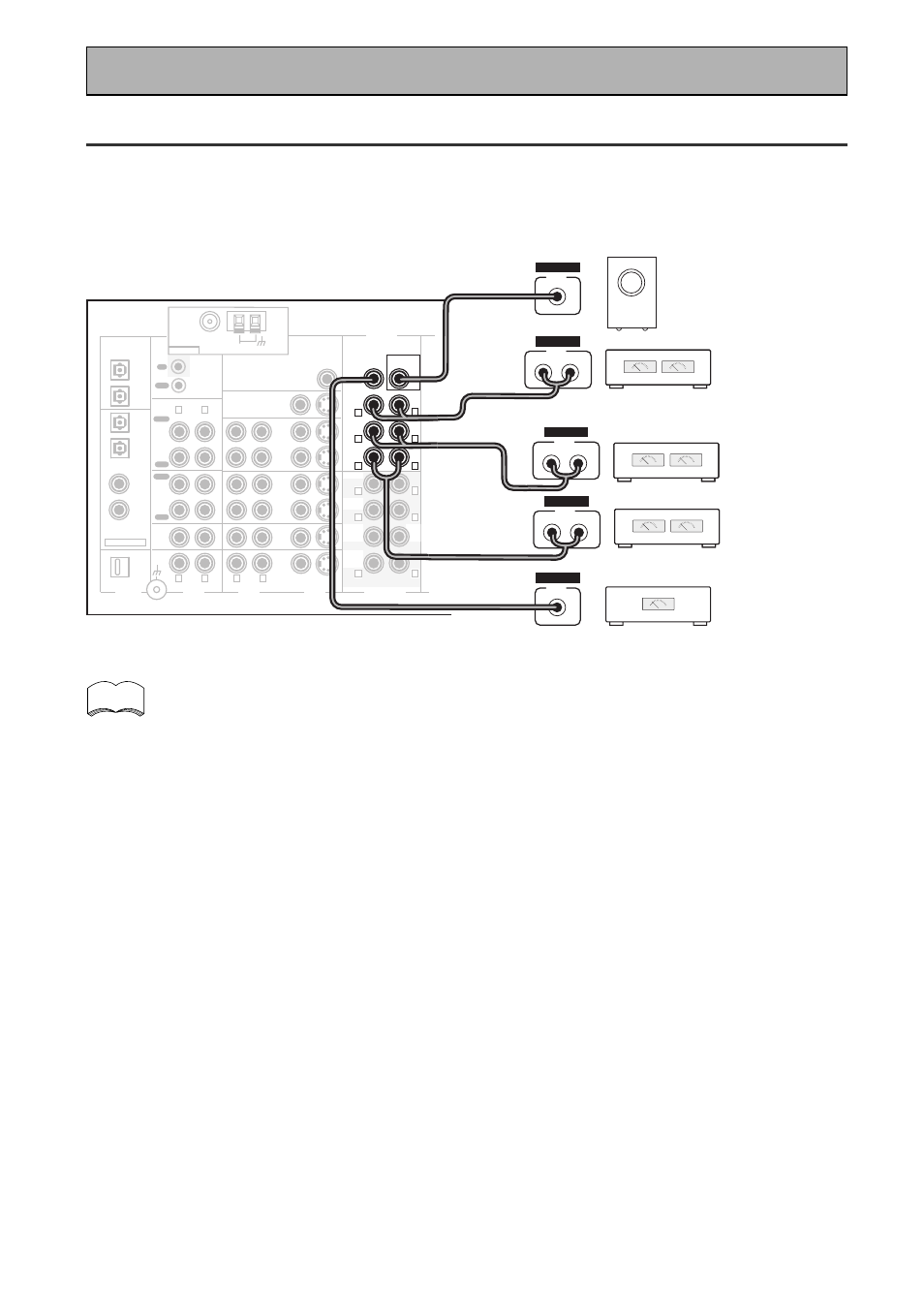

Conexión de amplificadores adicionales
Este receptor tiene potencia más que suficiente para su uso en casa, pero es posible añadir amplificadores
adicionales a todos los canales de su sistema. Efectúe las conexiones que se muestran a continuación para
añadir amplificadores y así dar más potencia a los altavoces.
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma de CA.
