24
Sp

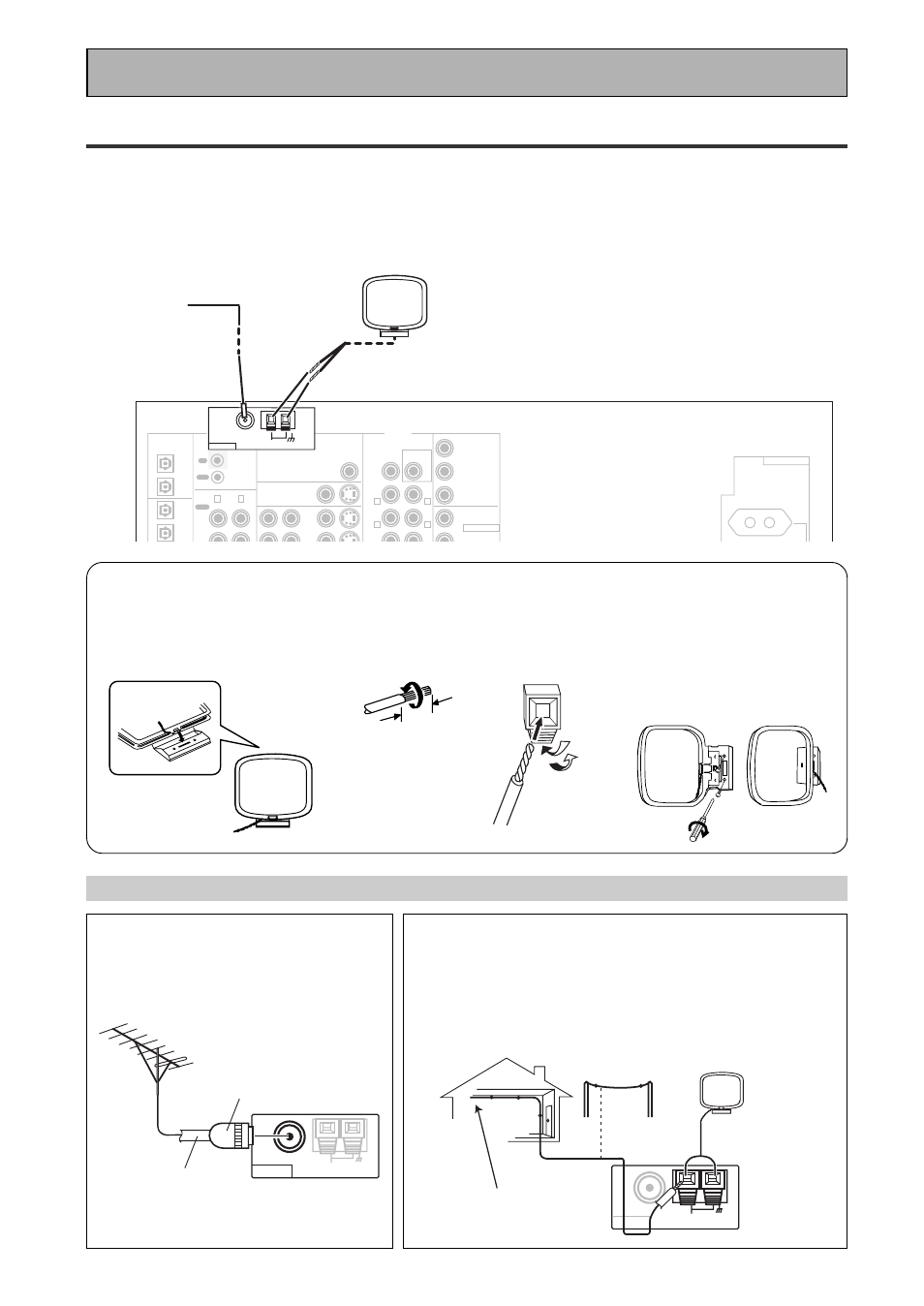

Conexión de antenas de radio
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma
de CA.
Conecte la antena de cable FM y la antena de cuadro AM suministradas a los terminales ANTENNA como
se indica a continuación. Estas antenas deberían proporcionar una adecuada calidad de recepción en la
mayoría de los casos, aunque la conexión de antenas exteriores mejorará notablemente la calidad del
sonido.
Utilización de antenas exteriores
7 Para mejorar la recepción de AM
Conecte un cable revestido de vinilo de 5–6 m de longitud
al terminal AM LOOP ANTENNA además de la antena de
cuadro AM suministrada.
Para conseguir la mejor recepción posible, suspéndalo
horizontalmente en el exterior.
7 Para mejorar la
recepción de FM
Conecte una antena de FM externa.
7 Antena de cuadro AM
1 Monte la antena. 2 Enrolle entre sí los hilos de
cable expuesto e inserte.
3 Acóplela a la pared, etc.
(si lo desea) y oriéntela
hacia la dirección en la
que obtenga una mejor
recepción.
Cómo conectar su equipo
PCM/
2DIGITAL /
DTS/MPEG
OUT1
OUT2
IN
R L
(TV/
SAT)
1
IN 1
IN
(CD-R/
TAPE1)
2
PLAY
CD-R/
TAPE1
VCR1/
DVR SUR-
ROUND
BACK
(Single)
(DVD/LD)
FRONT
CENTER
SUR-
ROUND
SUB
WOOFER
PRE OUT
MONITOR OUT
SWITCHED 100W MAX
Y
P B
Y
P B
P R
IN
OUT
IN
OUT
AC OUTLET
ASSIGNABLE
OUT
IN
MONITOR OUT 1
MONITOR OUT 2 CONTROL
75
ANTENNA
AM LOOP
FM UNBAL
L R
L R
10 mm
F M UNBAL75
AM LOOP ANTENNA
F M UNBAL75 Ω
AM LOOP ANTENNA
Cable coaxial
de 75
Ω
Conector PAL
Antena de
cable FM
Antena de
cuadro AM
Antena interior (cable con
revestimiento de vinilo)
Antena exterior
5–6 m
Antena de
cuadro AM
