16
Sp
Cómo conectar su equipo

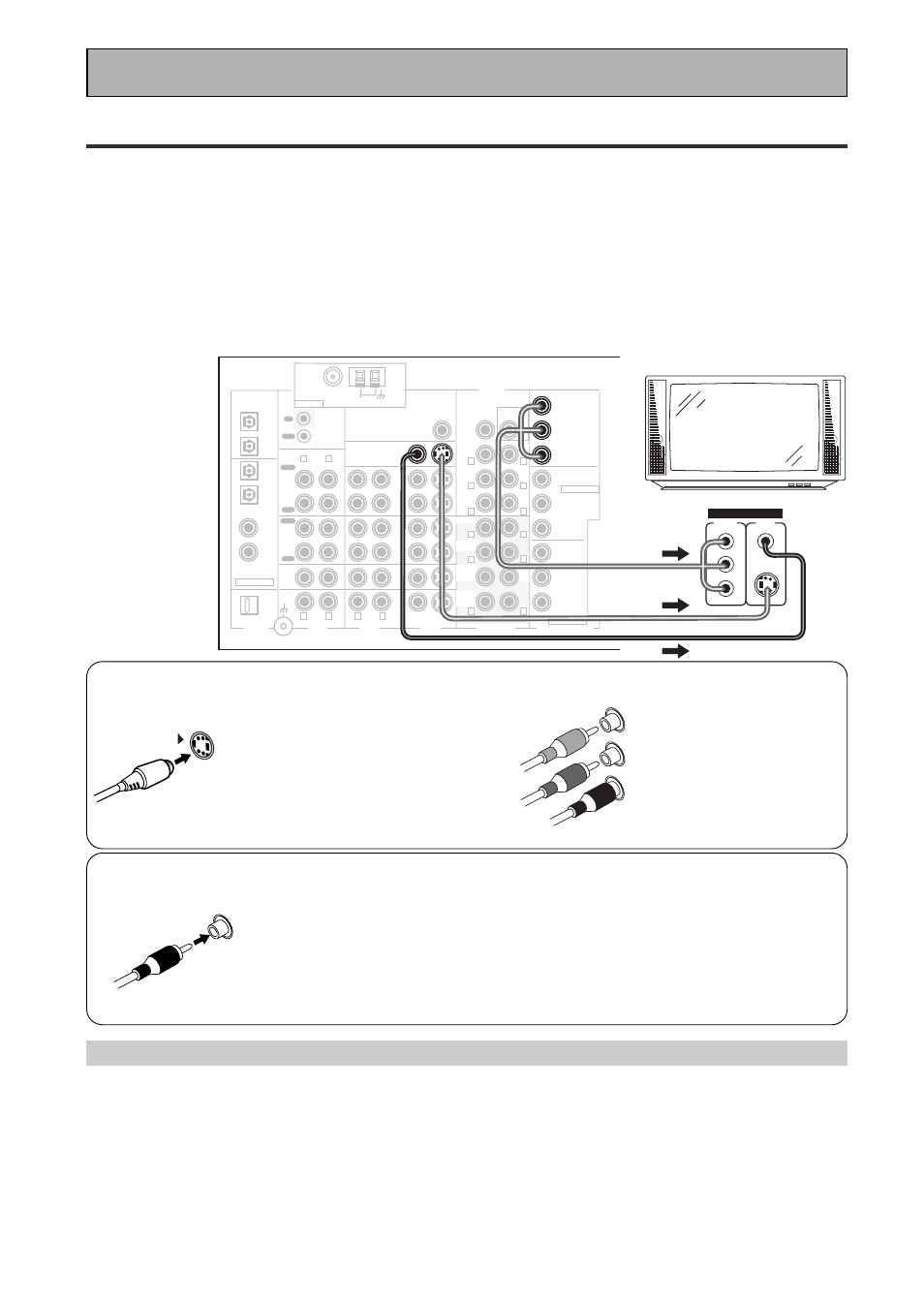

Conexión de su televisor
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma de CA.
Conecte su televisor a las tomas tal y como se muestra a continuación. Conecte con cables de compo-
nente de vídeo, S vídeo o vídeo compuesto (la calidad desciende en este orden) pero debe utilizar el
mismo tipo de cables de vídeo para conectar su reproductor DVD (y todos los demás componentes
de vídeo) que los que utiliza para conectar su TV. Si tiene pensado conectar su reproductor DVD con
cables de componente de vídeo conecte también su televisor con ellos pero en este caso debe también
conectar su televisor con cables de vídeo compuesto o S vídeo porque no podrá ver las visualizaciones en
pantalla del receptor con una conexión de componente de vídeo. Los cables de video compuesto, que
parecen cables de audio RCA normales (consulte la página 20) pero sólo tienen un cable son los más
habituales.
Y
P
B
P
R
S Vídeo
Componente de vídeo
La señal de vídeo se
divide en señal de
luminancia (Y) y
señales de color (P
B
y
P
R
). De esta forma se
evita la interferencia
entre las señales.
Ajustes por defecto de la entrada de componente de vídeo
Si utiliza cables de componente de vídeo para conectar su equipo de vídeo es más fácil hacerlo siguiendo
los ajustes por defecto, que se enumeran a continuación. Recuerde que debe utilizar cable de compo-
nente de vídeo de su fuente de vídeo (por ejemplo, un reproductor DVD) al receptor y del receptor a su
televisor (o monitor). Si no sigue los ajustes por defecto siguientes debe asignar las entradas que utilizó
con el procedimiento “Asignación de entradas de componente de vídeo“. Consulte la página 92 para
hacerlo.
Los ajustes por defecto son:
COMPONENT VIDEO 1: DVD/LD
COMPONENT VIDEO 2: TV/SAT
S VIDEO
Los cables de vídeo S
ofrecen
una reproducción
de imagen más nítida al
enviar
señales
independientes para la
luminancia y el color.
Vídeo compuesto
Los cables de video compuesto son el tipo más habitual o estándar
pero también los de menor calidad. El color del conector es amarillo
para distinguirlo de los cables de audio RCA normales que tienen
conectores en blanco y rojo (consulte la página 20). Es importante
utilizar un auténtico cable de video compuesto y no un cable de
audio (aunque tienen exactamente el mismo aspecto) porque la
impedancia es diferente y ello afectará a la calidad de la imagen.
PCM/
2DIGITAL /
DTS/MPEG
OUT1
OUT2
IN
R L
(TV/
SAT)
1
IN 1
IN 2
IN
(CD-R/
TAPE1)
2
IN 3
(DVD/
LD)
IN 4
(CD)
USB
AUDIO
PLAY
PLAY
CD-R/
TAPE1
VCR1/
DVR
TV/
SAT
IN
DVD/
LD
IN
SUR-
ROUND
BACK
(Single)
(DVD/LD)
(TV/SAT)
FRONT
CENTER
SUR-
ROUND
SUB
WOOFER
PRE OUT
COMPONENT VIDEO
MONITOR OUT
Y
P B
P R
Y
P B
P R
Y
P B
P R
VCR2
CD
PHONO/
LINE
DIGITAL AUDIO AUDIO VIDEO
IN
IN
IN
OUT
IN
OUT
IN
OUT
IN
OUT
VIDEO S VIDEO
MD/
TAPE2
REC
REC
ASSIGNABLE
ASSIGNABLE
MULTI CH IN
OUT
IN
MONITOR OUT 1
MONITOR OUT 2 CONTROL
75 Ω
ANTENNA
AM LOOP
FM UNBAL
R L R L
L R
L R
L R
ASSIGNABLE
SUR-
ROUND
BACK
SUR-
ROUND
FRONT
SUB
WOOF-
ER
CEN-
TER
L R
L R
L R
COMPO-
NENT
VIDEO
VIDEO IN
S-VIDEO
Y
P B
P R
A fin de
configurar el
receptor utilice
MONITOR OUT
1 de forma que
puedan ver las
visualizaciones
en pantalla.
TV/monitor
Verde
Azul
Rojo
*Las flechas
indican la
dirección de la
señal.
