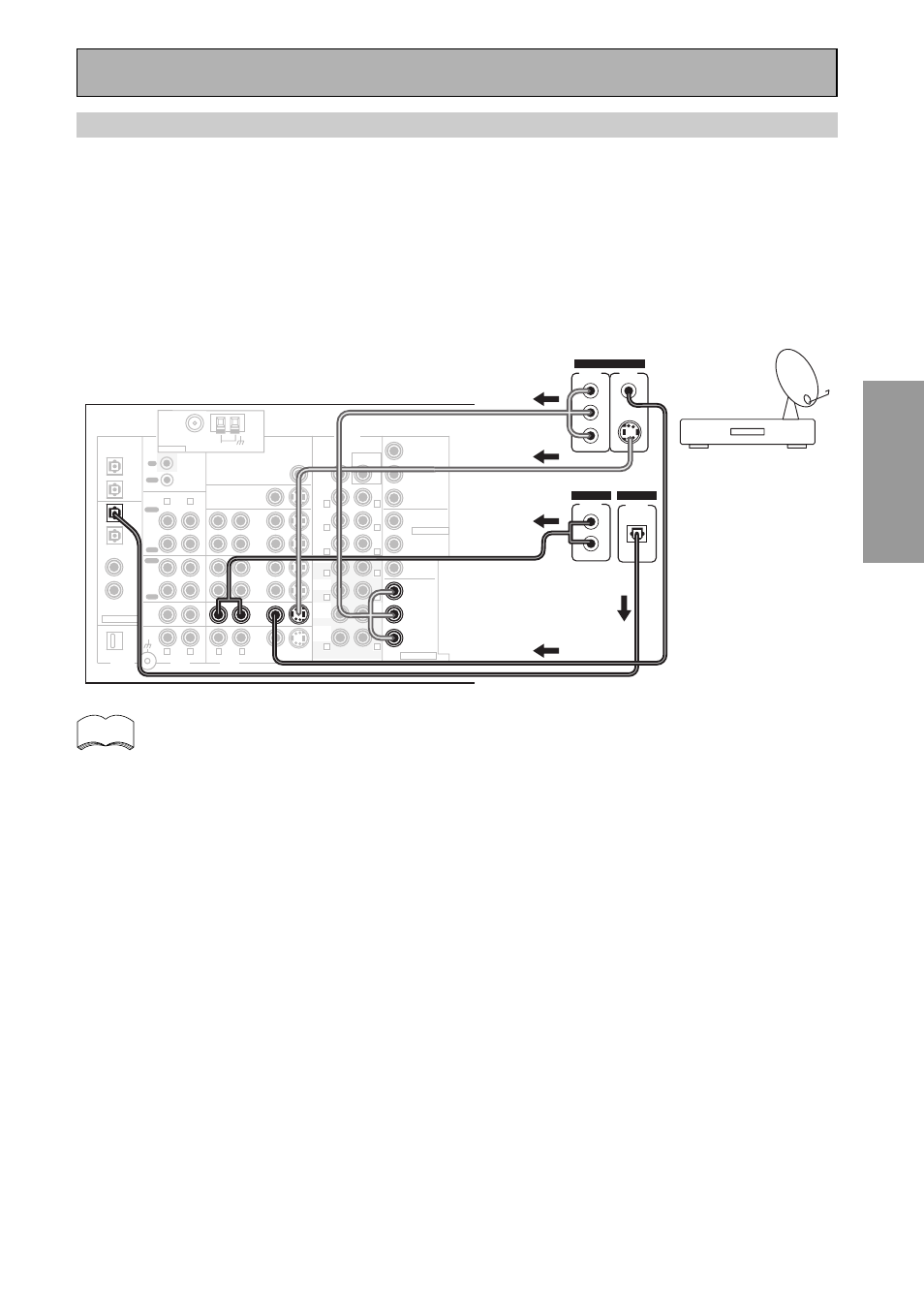

Conexión de componentes de TV parabólica (SAT)
Antes de efectuar o modificar las conexiones, apague y desconecte el cable de alimentación de la toma
de CA.
Conecte la señal de vídeo con cables de componente de vídeo, S vídeo o vídeo compuesto dependiendo
de cómo conectara el receptor a su televisor (consulte la página 16).
Para la señal de audio, a fin de escuchar transmisiones de bandas sonoras digitales deberá conectar una
entrada digital. Utilice un cable coaxial u óptico, no importa cuál (consulte las páginas 22-23). Recomen-
damos que también conecte su audio con cables analógicos (véase más adelante).
* Las flechas indican la dirección de la señal de televisión.
memo • Si sus conexiones de componente de vídeo son distintas de los ajustes por defecto,
tendrá que asignarlas con “Asignación de entradas para componente de vídeo”.
Consulte la página 92 para hacerlo.
• Si sus conexiones digitales son distintas de los ajustes por defecto tendrá que asignar
las tomas digitales al/a los componente/s adecuados siguiendo los pasos de
“Asignación de entradas digitales”. Consulte la página 91 para hacerlo.
