Pioneer VSX-D2011-S - Manual (Page 35)

PREP
ARA
TION
PREP
ARACI
Ó
N
35
Sp
·
ª
·
ª
R L R R L L
IN 1
IN 2
(DVD/LD)
(TV/SAT)
COMPONENT VIDEO
MONITOR OUT
FRONT CENTER
SWITCHED 100W MAX
SURROUND
SURROUND BACK /
Y
P B
P R
Y
P B
P R
Y
P B
P R
AC OUTLET
ASSIGNABLE
ASSIGNABLE
SPEAKERS
Å
ı
AC IN
7
10
11 8
9
16
220V
230-240V
110V
120-127V
TWO VOLTAGE SELECTORS
110V 120 −127V
230
240V
220V

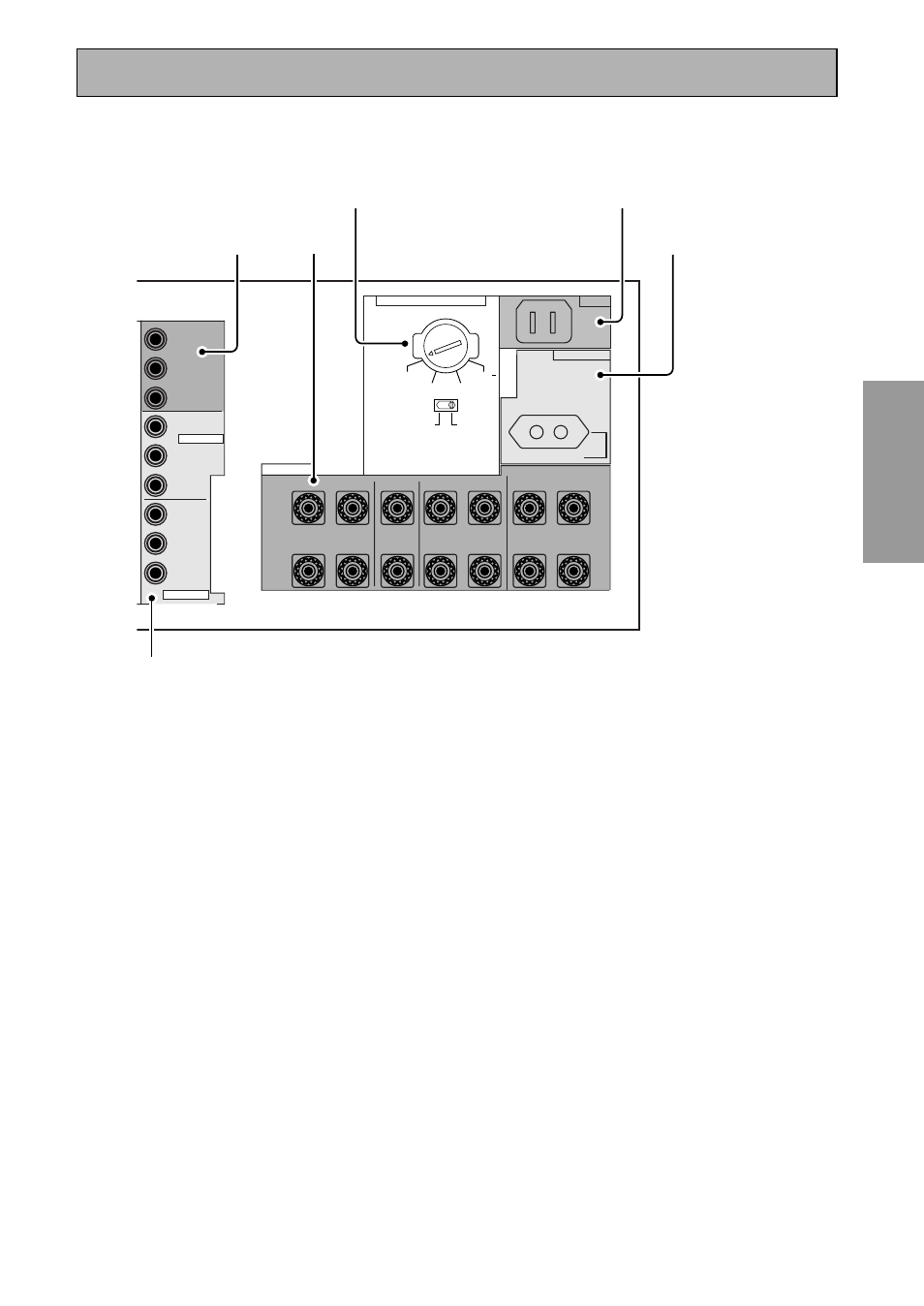

Pantallas y controles
9 Selector de voltaje (sólo modelo
multivoltaje)
Utilice para hacer coincidir la tensión que entra en
este receptor con la tensión que se use en su país
o región (consulte la página 3).
10 AC IN (sólo modelo multivoltaje)
Conecte el cable de alimentación a este terminal.
11 AC OUTLET (sólo modelo europeo)
(conmutada, 100 W máx)
Conecte un componente externo al suministro
eléctrico de este receptor. Hágalo únicamente con
componentes de audio o vídeo utilizados en este
sistema y nunca conecte equipamiento pesado
(como TVs, calefacciones, acondicionadores de
aire, refrigeradores, etc.) a este receptor.
12 Terminal USB AUDIO IN
Utilice este terminal para conectar un PC a este
receptor (consulte las páginas 76–77).
13 Terminales de entrada/salida de audio
(conecte aquí componentes analógicos,
consulte la página 20)
Utilice estos terminales para dar entrada/salida a
la señal de audio de los componentes analógicos
(como una pletina de casetes o giradiscos). Éstas
son tomas analógicas.
14 Terminales de entrada/salida de
componentes de vídeo
Dé aquí entrada/salida a las señales de sus
componentes de vídeo (DVD, VCR, sintonizadores
de TV, sintonizadores parabólicos, etc.). (consulte
las páginas 17–19).
15 Terminales MULTI CH IN (consulte la
página 21)
Utilice estas terminales para introducir una señal
surround multicanal (por ejemplo, una señal DVD-
Audio) en modo analógico. Éstas son tomas
analógicas.
16 Terminales COMPONENT VIDEO IN
(consulte las páginas 16-17)
Utilice estos terminales para conectar las conexio-
nes de vídeo de sus componentes de vídeo con
este método de alta calidad. Sus componentes
también deberán disponer de los terminales para
aprovechar este tipo de conexión. Si no hace las
conexiones según las configuraciones por defecto
(consulte la página 16) necesitará realizar la
"Asignación de entradas para componentes de
vídeo" (consulte la página 92).
(sólo modelo
multivoltaje) (sólo modelo
multivoltaje)
(sólo modelo
europeo)
