34
Sp
Pantallas y controles

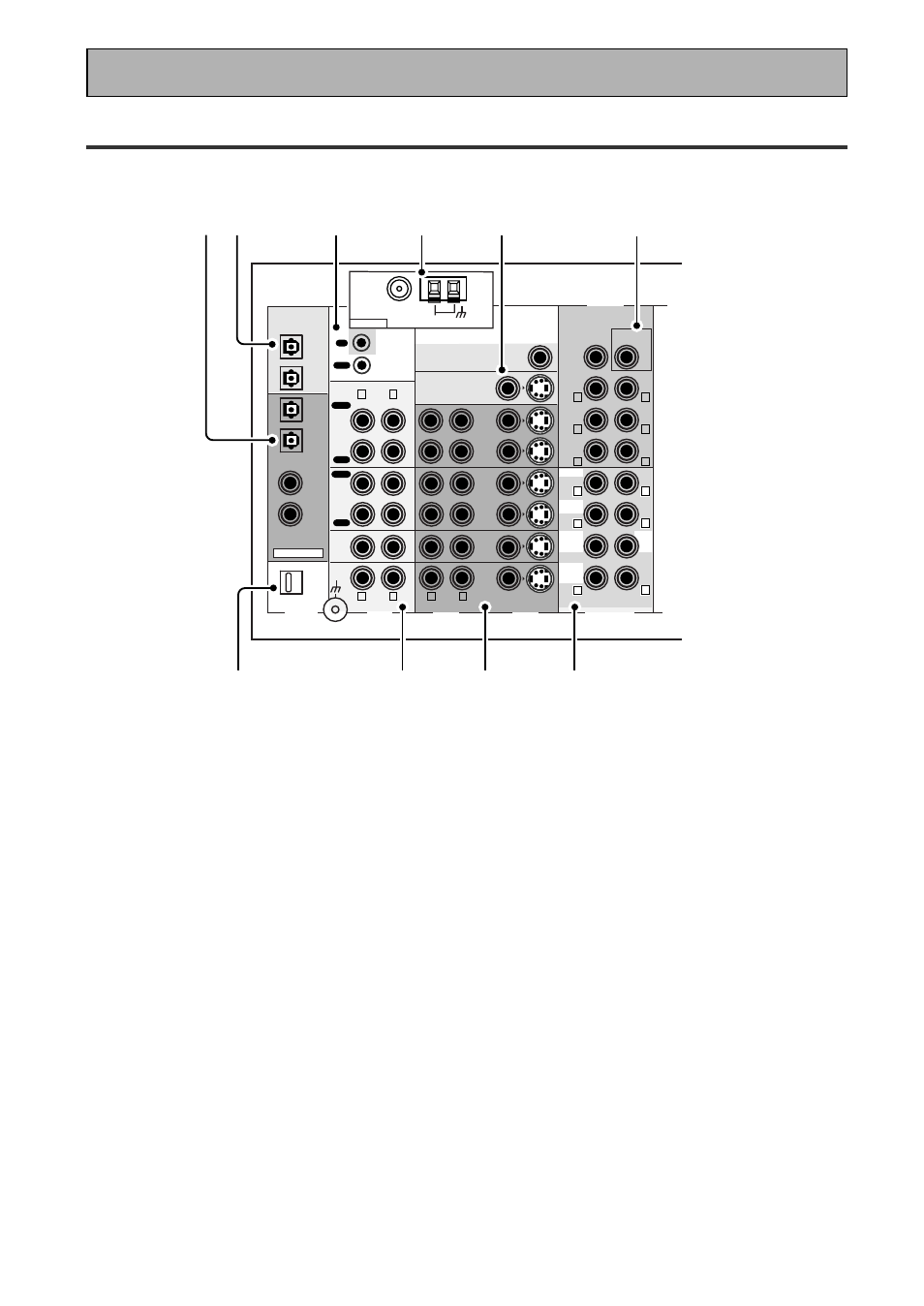

Panel posterior
Aquí se explican o se hace referencia a todos los terminales del panel posterior.
1 Terminales DIGITAL IN
(consulte la página 22)
Utilice estos terminales para introducir la señal
de un reproductor de DVDs, CDs o cualquier otro
tipo de reproductor digital. Para poder reproducir
Dolby Digital y otras pistas de sonido surround
necesitará efectuar conexiones digitales. Para
hacerlo utilice estas terminales digitales. Si no
conecta como en los ajustes por defecto
(consulte la página 23) necesitará realizar la
"Asignación de entradas digitales" (consulte la
página 91).
2 Terminales DIGITAL OUT (consulte la
página 22)
Utilice estos terminales para dar salida a la señal
digital de un DVD-R, CD-R, grabadora de MD o
cualquier otro tipo de grabadora digital.
3 Terminal CONTROL IN/OUT (consulte la
página 79)
Puede utilizar esta toma para conectar otro equipo
PIONEER que tenga un terminal CONTROL, de
forma que pueda controlarlo apuntando el/los
mando/s a distancia a un sensor remoto.
4 Terminales de antena de radio (consulte la
página 24)
Conecte aquí las antenas para el sintonizador de
radio incorporado al receptor.
5 Terminales MONITOR OUT 1 & 2
(conecte aquí un TV o monitor,
consulte la página 16)
Utilice cualquiera de estos terminales para dar
salida a la señal de vídeo a su/s TV/s, proyector/es
o monitor/es. Las visualizaciones en pantalla para
configurar el receptor sólo tendrán salida a través
de MONITOR OUT 1.
6 Terminales analógicos PRE OUT (conecte
aquí un amplificador, consulte la página 78)
Utilice estos terminales para dar salida a la señal
de audio de este amplificador a un amplificador
diferente si así es como desea configurar su
sistema.
7 Terminales COMPONENT VIDEO
MONITOR OUT
Utilice estos terminales para dar salida a la señal
de vídeo de los terminales COMPONENT VIDEO IN
a su TV. Para más información consulte #16.
8 Terminales SPEAKERS (consulte la página
25)
Utilice estos terminales para conectar altavoces
al receptor. Los terminales FRONT, CENTER y
SURROUND son para el sistema principal de
altavoces y los altavoces SURROUND BACK
pueden ajustarse o bien para el sistema principal
o para la SECOND ZONE. Consulte la página 37
para ajustar los altavoces SURROUND BACK.
PCM/
2DIGITAL /
DTS/MPEG
OUT1
OUT2
IN
R L
(TV/
SAT)
1
IN
(CD-R/
TAPE1)
2
IN 3
(DVD/
LD)
IN 4
(CD)
USB
AUDIO
PLAY
PLAY
CD-R/
TAPE1
VCR1/
DVR
TV/
SAT
IN
DVD/
LD
IN
SUR-
ROUND
BACK
(Single)
FRONT
CENTER
SUR-
ROUND
SUB
WOOFER
PRE OUT
VCR2
CD
PHONO/
LINE
DIGITAL AUDIO AUDIO VIDEO
IN
IN
IN
OUT
IN
OUT
IN
OUT
IN
OUT
VIDEO S VIDEO
MD/
TAPE2
REC
REC
MULTI CH IN
OUT
IN
MONITOR OUT 1
MONITOR OUT 2 CONTROL
75 Ω
ANTENNA
AM LOOP
FM UNBAL
R L R L
L R
L R
L R
ASSIGNABLE
SUR-
ROUND
BACK
SUR-
ROUND
FRONT
SUB
WOOF-
ER
CEN-
TER
L R
L R
L R
2
10 11
4 5 1 6
12 13
3
