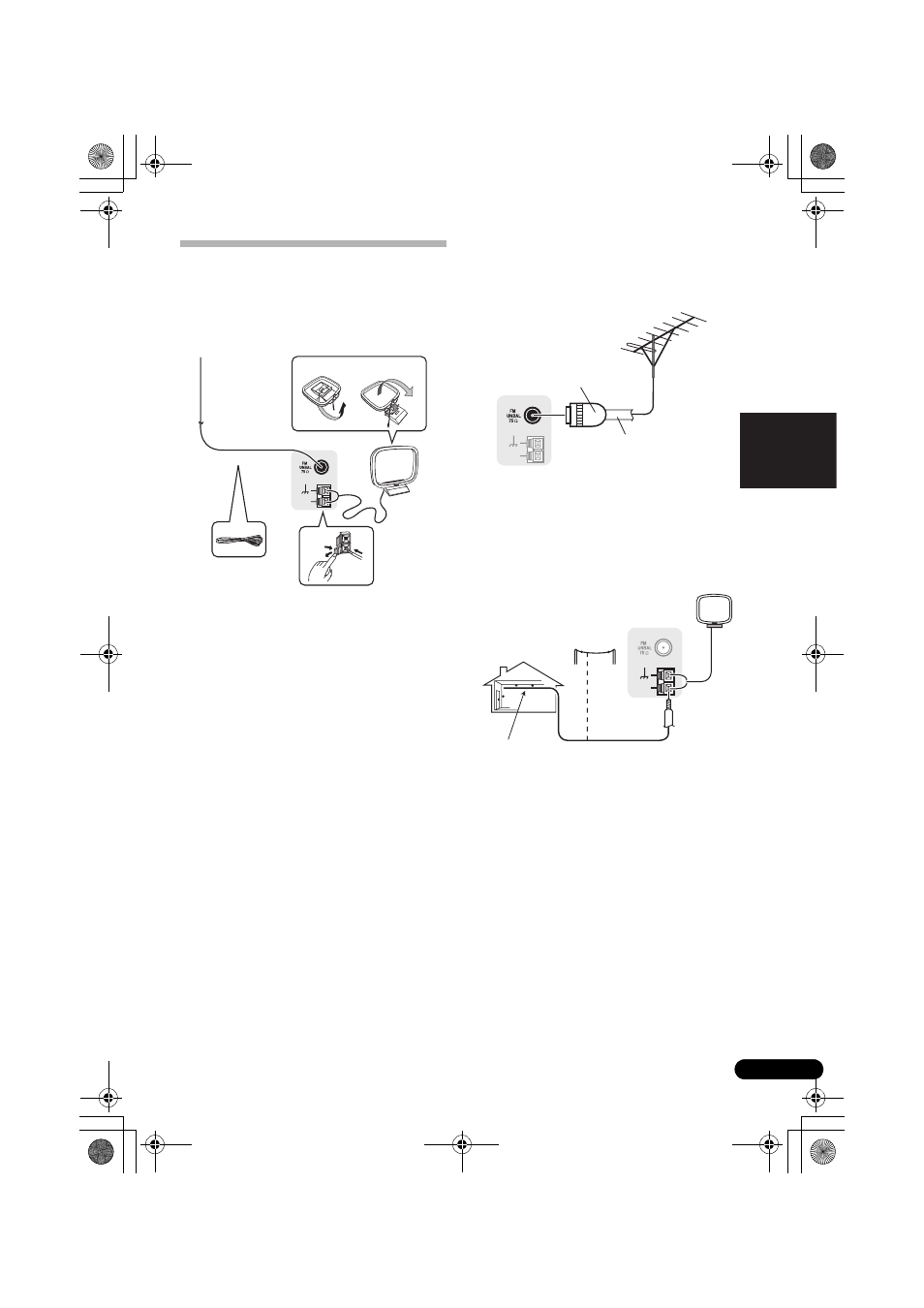

Raccordement des antennes
Raccordez l’antenne cadre AM et l’antenne
filaire FM comme indiqué ci-dessous. Pour
améliorer la réception et la qualité du son,
raccordez les antennes externes (consultez
Utilisation des antennes externes ci-dessous).
1 Poussez sur les languettes pour les ouvrir,
puis insérez complètement un fil dans chaque
borne avant de relâcher les languettes pour
mettre en place les fils de l’antenne AM.
2 Reliez l’antenne cadre AM au pied joint.
Pour relier le pied à l’antenne, courbez-le dans
le sens indiqué par la flèche (fig. a), puis
attachez le cadre sur le pied (fig. b).
3 Placez l’antenne AM sur une surface plane
en l’orientant vers une direction qui offre la
meilleure réception.
4
Raccordez l’antenne filaire FM de la même
manière que pour l’antenne cadre AM.
Pour de meilleurs résultats, déroulez l’antenne
FM et fixez-la sur un mur ou sur un
encadrement de porte. Tendez-la, elle ne doit
pas être enroulée.
Utilisation des antennes externes
Pour améliorer la réception FM
Utilisez un connecteur de type PAL (non fourni)
pour raccorder une antenne FM externe.
Pour améliorer la réception AM
Connectez un fil recouvert de vinyle de
5 à 6 mètres de long à la borne d’antenne AM
sans déconnecter l’antenne cadre AM fournie.
Pour obtenir la meilleure réception possible,
fixez ce fil métallique horizontalement, à
l’extérieur.
ANTENNA
AM
LOOP
2
1
3
4
fig. a fig. b
ANTENNA
AM
LOOP
Connecteur
PAL simple
75 Ω câble coaxial
ANTENNA
AM
LOOP
Antenne
extérieure
Antenne intérieure
(fil gainé au vinyle)
5 m à 6 m
