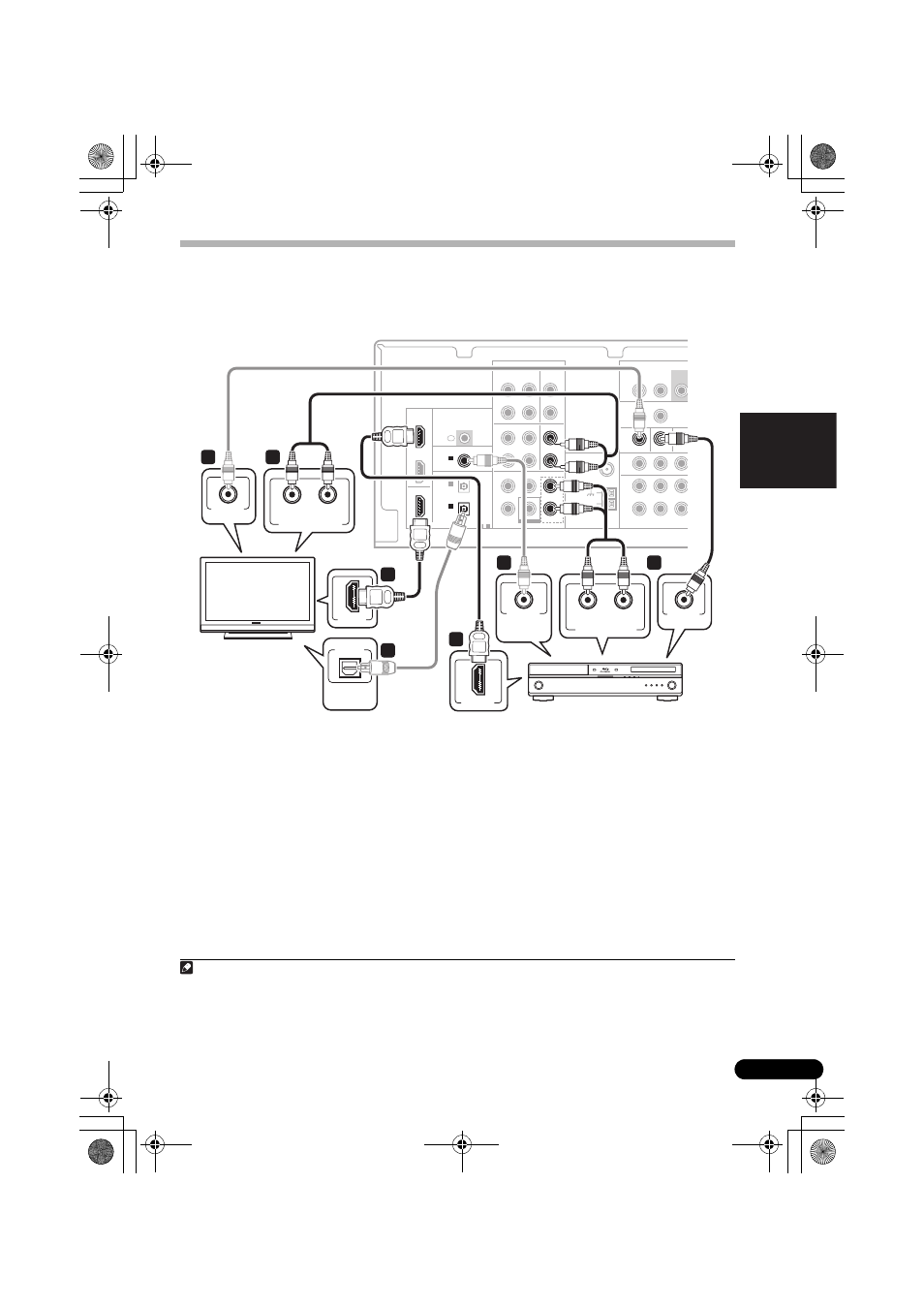

Raccordement d’un téléviseur et d’un lecteur de disques Blu-ray (BD)
ou d’un lecteur de DVD
Cette page décrit la façon de raccorder votre lecteur de BD/DVD et votre téléviseur au récepteur.
1 Raccordez la sortie HDMI de votre lecteur
de BD/DVD à l’entrée HDMI BD/DVD IN du
récepteur.
Utilisez un câble HDMI pour ce raccordement.
Si votre lecteur de DVD ne comporte pas de
sortie HDMI, raccordez la sortie coaxiale ou
facultative à cet appareil au moyen d’un câble
audio numérique.
1
2 Raccordez la sortie HDMI OUT de ce
récepteur à une entrée HDMI de votre
téléviseur.
2
Si votre téléviseur ne comporte pas d’entrée
HDMI, raccordez la prise vidéo MONITOR OUT
de ce récepteur à une entrée vidéo de votre
téléviseur.
Utilisez un câble vidéo RCA standard pour le
raccordement à la prise vidéo composite.
3
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1 - 2
(DVR/VCR)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE ASSIG
OUT
Y P B P R
IN
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT
SUBWO
PRE OU
L R
DVR/VCR TV/SAT
OUT IN DVR/VCR
L
R
OUT
BD/DVD
IN
TV/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
Ce récepteur
COAXIAL
(CD)
IN 1
L
R
TV/SAT IN
BD/DVD IN
L
R
MONITOR OUT BD/DVD IN
OUT
(CD-R/TAPE)
IN 1
HDMI
DIGITAL
AUDIO OUT
OPTICAL
R L
ANALOG AUDIO OUT
VIDEO IN
HDMI IN R L
DIGITAL
AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
HDMI OUT
VIDEO OUT
1
1
2
3
4
2 4
TV
Lecteur de BD/DVD
Remarque
1 Dans ce cas, il faut que vous fassiez savoir au récepteur à quelle entrée numérique vous avez raccordé le lecteur (reportez vous
à la section Choix du signal d’entrée à la page 32).
2 Si vous utilisez un câble HDMI pour le raccordement aux étapes 1 et 2, vous n’aurez pas besoin de suivre les étapes 3 et 4 pour
profiter d’un appareil de cinéma à domicile pour la lecture multicanaux.
3 Reportez-vous à la section Utilisation des prises femelles vidéo en composantes à la page 14 si vous souhaitez utiliser les sorties
vidéo en composantes pour raccorder le récepteur à votre téléviseur.
