12
Ru

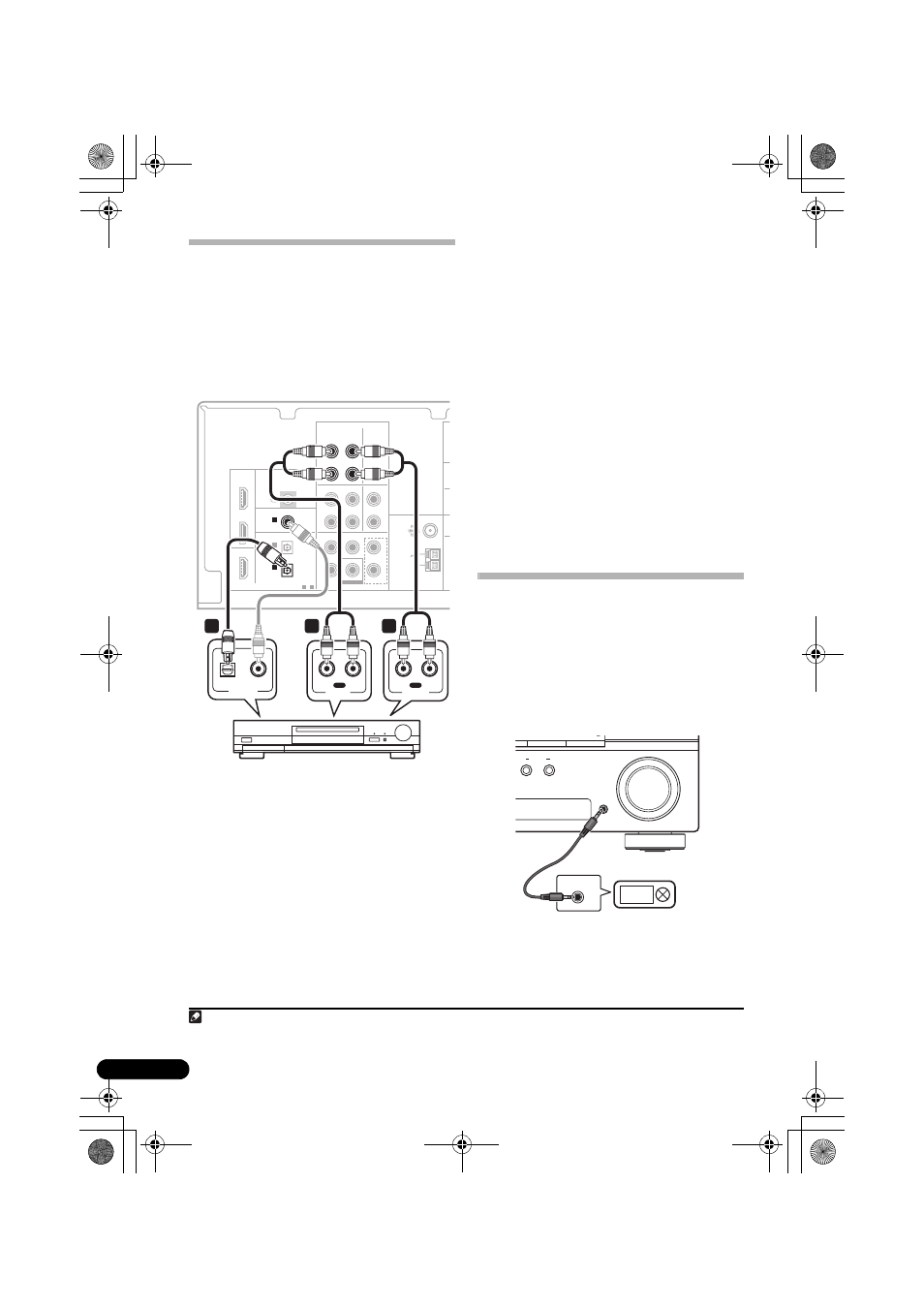

Подключение других
аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
1
Для
подключения проигрывателей CD-R, MD,
DAT, кассетного магнитофона или других
аудиокомпонентов выполняйте действия,
описанные ниже.
1
Если используемый компонент имеет
цифровой аудиовыход, соедините его с
цифровым аудиовходом ресивера.
В примере показано оптическое подключение
ко входу DIGITAL OPTICAL IN 1 (CD-R/TAPE).
2
Если необходимо, соедините
аналоговые аудиовыходы компонента со
свободными аудиовходами ресивера.
Это соединение понадобится для компонентов,
не имеющих цифрового выхода, или если
необходима запись с цифрового компонента.
Используйте стереофонический аудиокабель
RCA, как показано.
3
Если подключается рекордер/
магнитофон, соедините аналоговые
аудиовыходы с аналоговыми
аудиовходами рекордера/магнитофона.
В примере показано аналоговое подключение к
гнезду аналогового выхода CD-R/TAPE с
помощью стереофонического аудиокабеля
RCA.
Подключение к мини-гнезду
аудио на передней панели
Доступ к передним разъемам аудио
осуществляется с передней панели с помощью
кнопки INPUT SELECTOR или PORTABLE на
пульте дистанционного управления.
Используйте кабель с миниатюрным стерео
разъемом для подключения цифрового аудио
плеера и т.д.
Примечание
1
Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить
запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или наоборот.
AUDIO
DIGITAL
C
BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
AM
LOOP
FRONT
L
R
L
R
CENTER
SURROUND
COAXIAL
(CD)
IN
1
(CD-R/TAPE)
IN 1
1
-
2
(DVR/VCR)
IN
2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
OUT
IN
MO
DVR/VCR
TV/SAT
L
R
OUT
TV/SAT
IN
BD/DVD
IN
OUT
IN
IN
IN
CD-R/TAPE
CD
SUBWOOFER
IN
COAXIAL
(CD)
IN
2
DIGITAL
OPTICAL
L
R
(CD-R/TAPE)
IN
1
AUDIO
OUT
IN
CD-R/TAPE
R
L
AUDIO IN
R
L
IN
REC
AUDIO OUT
PLAY
OUT
DIGITAL OUT
OPTICAL
COAXIAL
1
2
3
CD-R, MD, DAT, кассетный
магнитофон, и т.д.
Этот ресивер
MASTER
VOLUME
CONTROL
MULTI-ZONE
ON/OFF
PORTABLE
ENTER
PRESET
+
AUDIO OUT
Цифровой аудиоплеер, пр.
