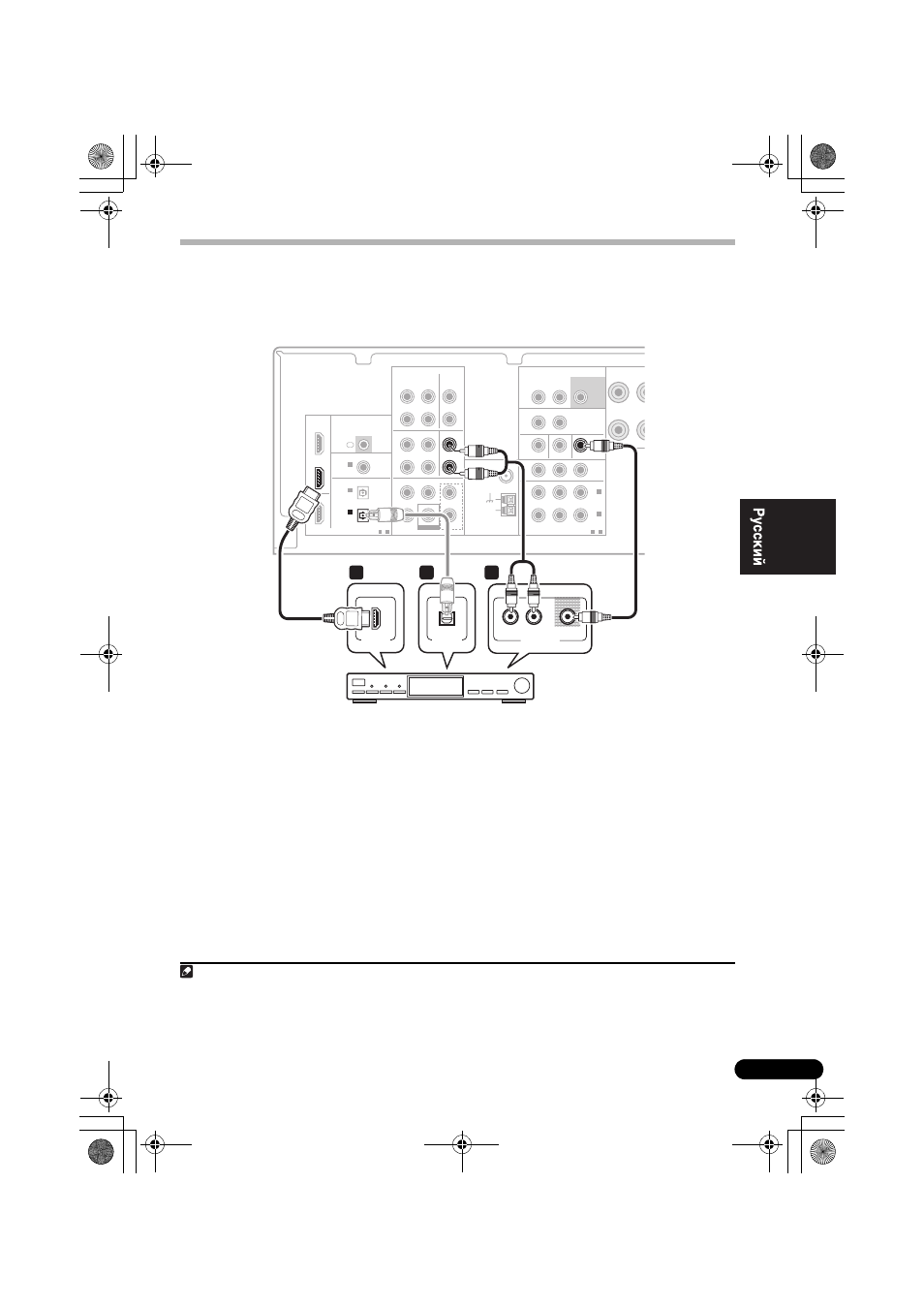

Подключение спутникового ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также цифровые радио ресиверы являются примерами так
называемых «приставок».
1 Если ваша приставка оснащена
выходом HDMI, подключите его к входу
HDMI TV/SAT IN
на данном ресивере.
Если на вашей приставке нет выхода HDMI, но
есть цифровой выход, подключите его к
цифровому входу на данном ресивере.
В примере показано оптическое подключение
ко входу DIGITAL OPTICAL IN 1
(CD-R/TAPE)
. 1
2 Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и
VIDEO
этого ресивера. 2
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA. 3
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/DVD MULTI CH IN
BD/DVD IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
(CD-R/TAPE)
IN 1
1 - 2
(DVR/VCR)
IN 2
(BD/DVD)
IN 1
(TV/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
Y P B P R
IN
FRONT
ZONE2 OUT
MONITOR OUT BD/DVD IN TV/SAT IN
R SUBWOOFER
PRE OUT
L R
DVR/VCR TV/SAT
OUT IN DVR/VCR VIDEO
L
R
OUT
TV/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN L
R
HDMI
BD/DVD
IN
(CD-R/TAPE)
IN 1
TV/SAT IN
TV/SAT IN
DIGITAL OUT AUDIO/VIDEO OUT
VIDEO AUDIO R L
HDMI OUT
OPTICAL
1 1 2
STB (приставка)
Этот ресивер
Примечание
1 В этом случае нужно указать ресиверу, к какому цифровому входу подключена приставка (см. Выбор входного сигнала
на стр. 32).
2 Если ко входам TV/SAT уже подключен телевизор, просто выберите другой вход. Однако необходимо запомнить, к
какому входу подключена приставка.
3 Если компьютерная приставка к телевизору имеет компонентные выходы, следует также ознакомиться с
Использование разъемов компонентного видео на стр. 14.
