Conexiones 01
7
Sp
Españo
l
[VSX-D514 solamente]
• Al conectar, asegúrese de que todos los componentes estén apagados y desenchufados.
• No use el convertidor de señales ni los cables suministrados con otro fin distinto del que se
describe aquí.
• Cuando conecte el convertidor de señales al receptor, utilice los cables de altavoz rojos/
negros suministrados.

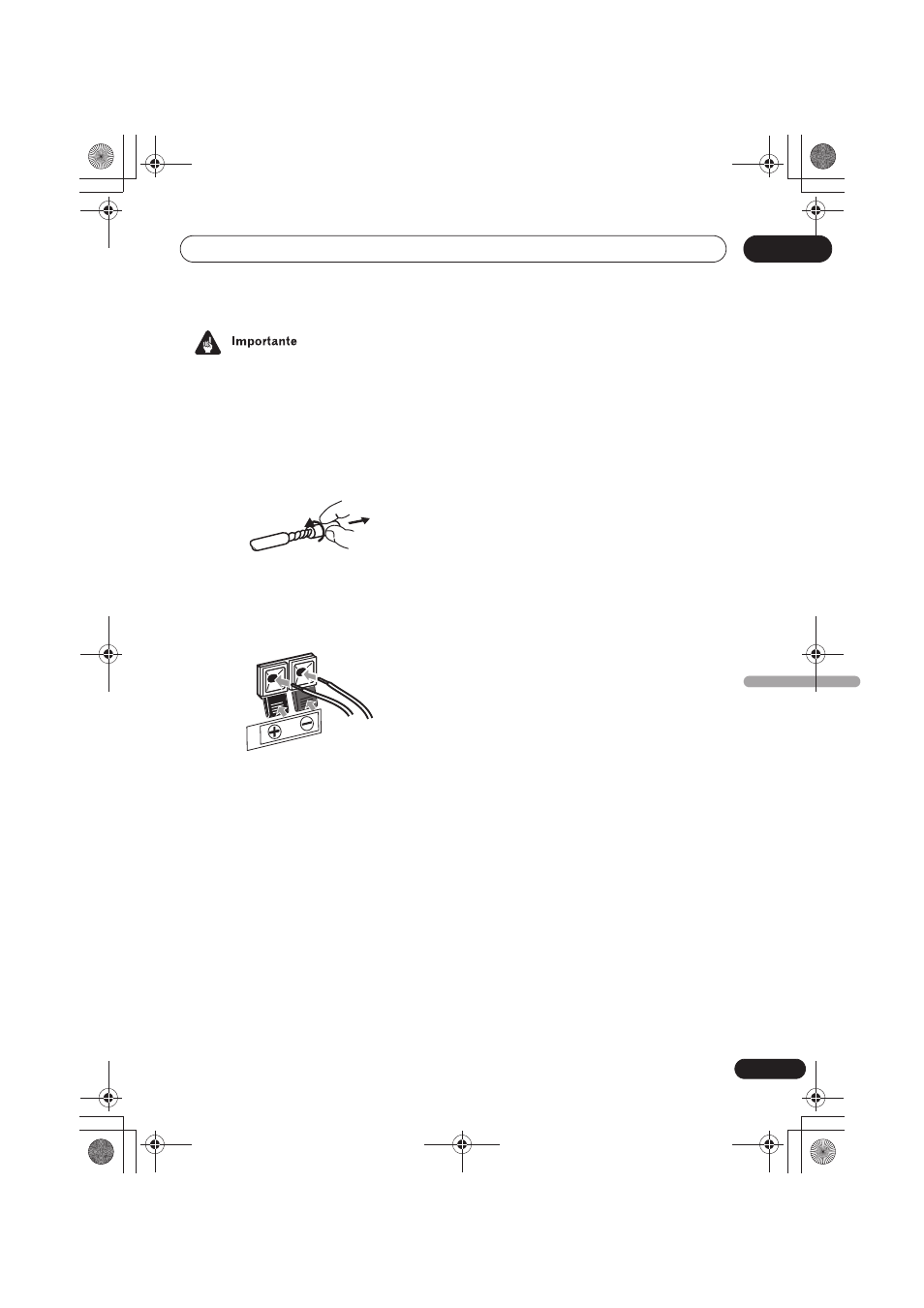

1 Retuerza y quite la cubierta protectora
de cada cable de altavoz suministrado.
2 Conecte los cables de altavoces a los
terminales SURROUND INPUT del
convertidor de señales. Inserte el cable
rojo en la lengüeta roja (+) y el cable negro
en la lengüeta negra (–).
3 Conecte el terminal SURROUND INPUT
del convertidor de señales a los terminales
de los altavoces de sonido ambiental del
receptor AV (VSX-D514) usando los cables
de altavoz rojos/negros suministrados.
4
Conecte las tomas WIRELESS IN L/R del
transmisor a las tomas OUT L/R del panel
delantero del convertidor de señales utili-
zando el cable estéreo RCA suministrado.
5
Conecte primero el adaptador de CA
suministrado a la entrada DC IN del panel
trasero del transmisor y luego enchúfelo a
una toma de corriente.
6
Enchufe los cables de alimentación de
CA del sistema y del altavoz inalámbrico a
una toma de corriente.
L
