Raccordements 01
7
Fr
Français
[VSX-D514 uniquement]
• Avant d’effecteur quelque connexion que ce soit, assurez-vous que tous les appareils sont
hors tension et que la fiche de leur cordon d’alimentation est débranchée.
• N’utilisez ni le convertisseur de signal ni les cordons et câbles fournis, pour un objet autre
que celui décrit ici.
• Pour relier le convertisseur de signal au récepteur, utilisez les cordons rouges et noirs de
liaison aux enceintes.

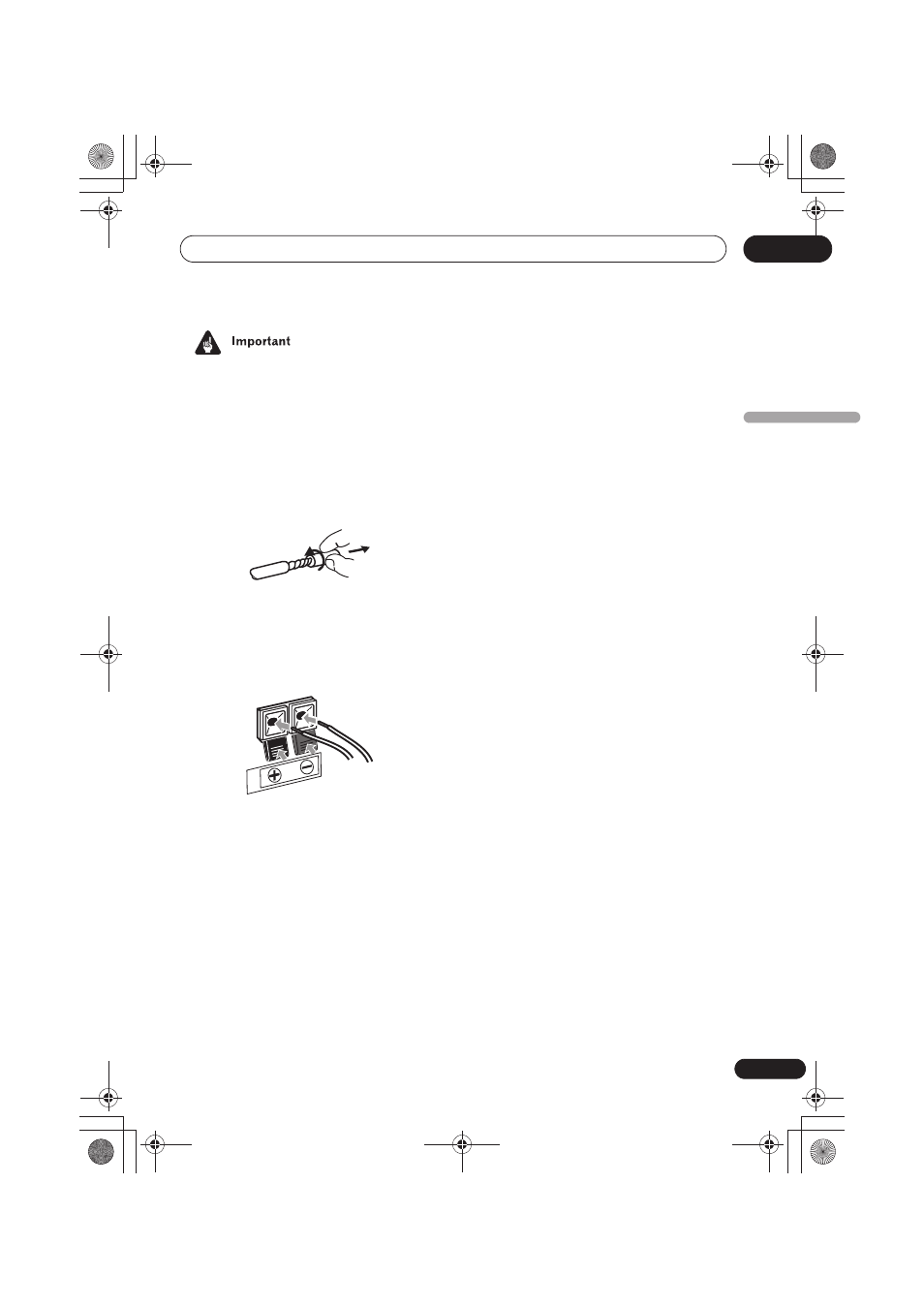

1 Torsadez l’extrémité de chaque cordon
de liaison d’enceinte fourni et retirez
l’isolant.
2 Branchez les cordons de liaison
d’enceinte sur les bornes SURROUND
INPUT du convertisseur de signal.
Introduisez le conducteur rouge dans la
borne rouge (+), et le conducteur noir
dans la borne noire (–).
3 Au moyen des cordons d’enceinte
rouges et noirs fournis, reliez la prise
SURROUND INPUT du convertisseur de
signal aux bornes des enceintes
d’ambiance du récepteur audiovisuel
(VSX-D514).
4
Au moyen du câble stéréo à fiches
Cinch (RCA) fourni, reliez les prises
WIRELESS IN L/R de l’émetteur aux prises
OUT L/R situées sur la face avant du
convertisseur de signal.
5
Reliez l’adaptateur secteur fourni à la
prise d’entrée DC IN placée sur le panneau
arrière de l’émetteur puis branchez-le sur
une prise secteur.
6
Branchez les cordons d’alimentation
secteur de l’ensemble et de l’enceinte sans
fil sur une prise secteur.
L
