Anschluss 01
7
Ge
Deutsch
[nur VSX-D514]
• Vergewissern Sie sich vor dem Anschließen, dass alle Komponenten ausgeschaltet und
vom Stromnetz getrennt sind.
• Verwenden Sie den Signalkonverter und die mitgelieferten Kabel nur für die hier
beschriebenen Zwecke.
• Verbinden Sie den Signalkonverter über die mitgelieferten roten/schwarzen
Lautsprecherkabel mit dem Receiver.

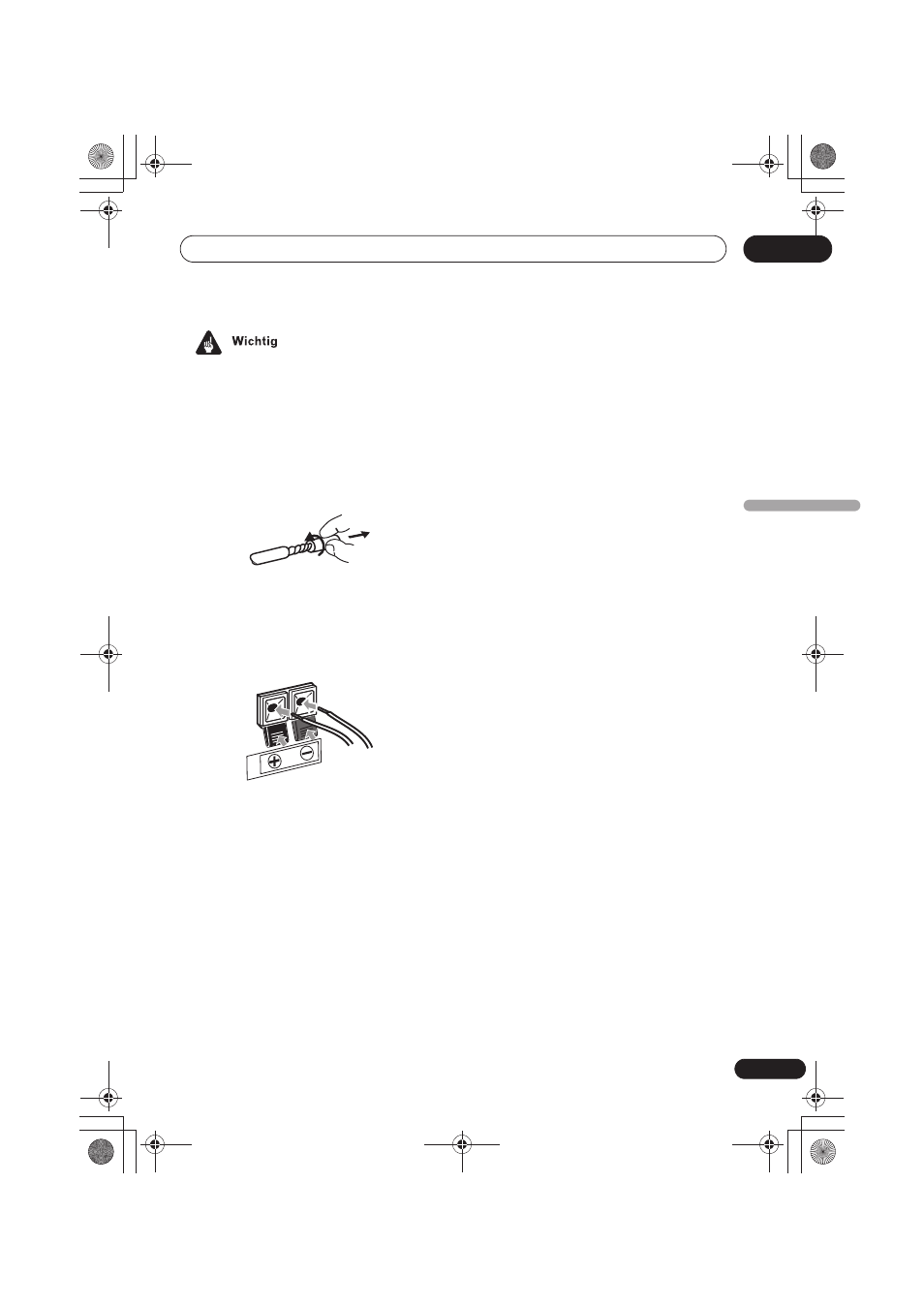

1 Drehen Sie Enden der Isoliermäntel
der mitgelieferten Lautsprecherkabel ab.
2 Schließen Sie die Lautsprecherkabel an
die SURROUND INPUT-Klemmen des
Signalkonverters an. Stecken Sie den
roten Draht in die rote Klemme (+) und
den schwarzen Draht in die schwarze
Klemme (–).
3 Verbinden Sie SURROUND INPUT am
Signalkonverter über die mitgelieferten
roten/schwarzen Lautsprecherkabel mit
den Surroundlautsprecher-Anschlüssen
am Receiver (VSX-D514).
4
Verbinden Sie die WIRELESS IN L/R-
Buchsen am Sender über das mitgelieferte
RCA-Stereokabel mit den OUT L/R-
Buchsen an der Vorderseite des
Signalkonverters.
5
Schließen Sie den mitgelieferte
Netzadapter an die DC IN-Buchse an der
Rückseite des Senders und dann an eine
Netzsteckdose an.
6
Schließen Sie das Netzkabel des
Systems und des drahtlosen Lautsprechers
an eine Steckdose an.
L
