Conexiones 01
6
Sp
Conexiones
[VSX-C402 solamente]
• Al conectar, asegúrese de que todos los componentes estén apagados y desenchufados.

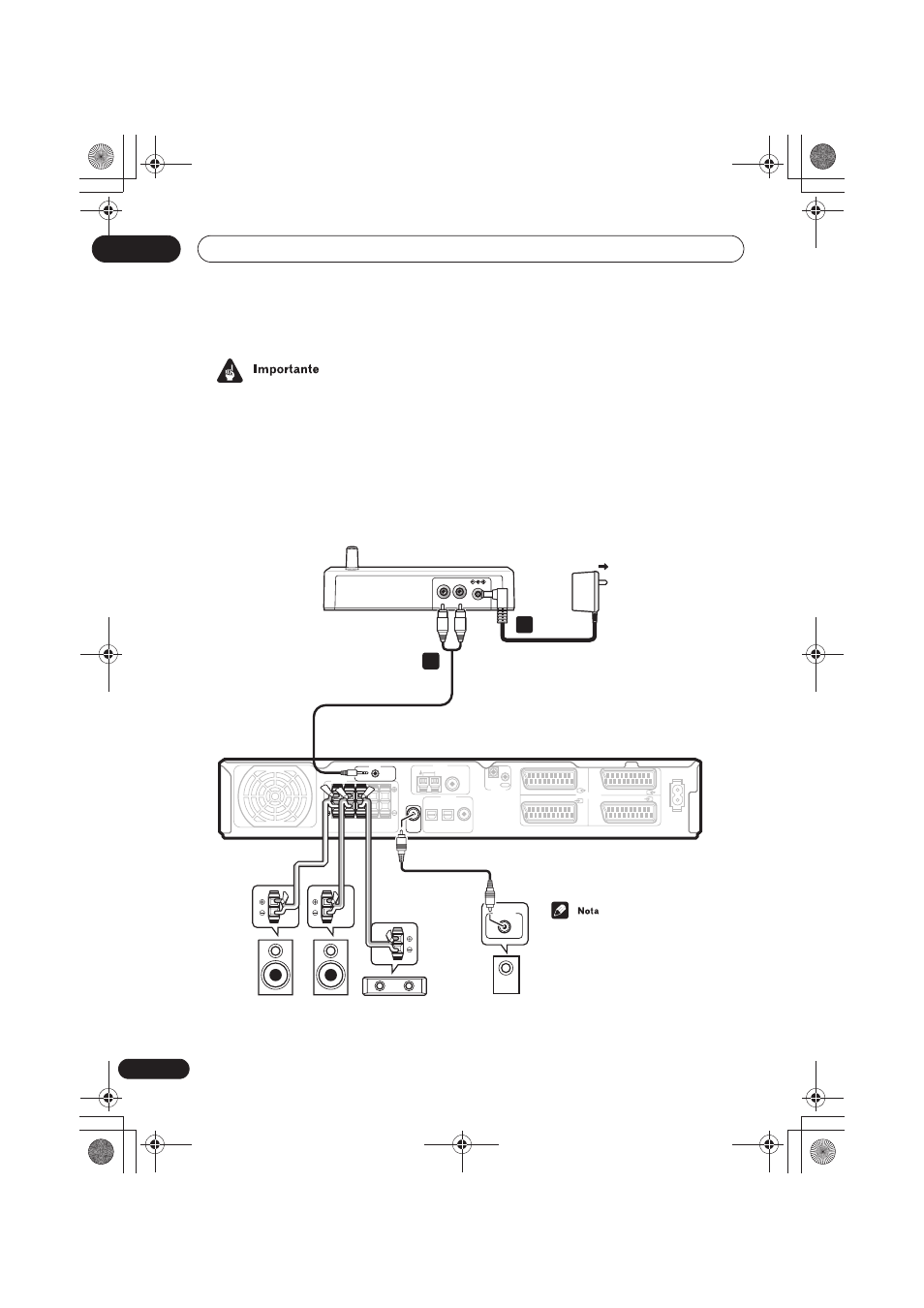

1 Conecte las tomas WIRELESS IN L/R del
transmisor a las tomas PREOUT
(SURROUND) del panel trasero del
receptor AV (VSX-C402) con el minicable
RCA suministrado.
2 Conecte primero el adaptador de CA
suministrado a la entrada DC IN del panel
trasero del transmisor y luego enchúfelo a
una toma de corriente.
3
Enchufe los cables de alimentación de
CA del sistema y del altavoz inalámbrico a
una toma de corriente.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1
DVR/TV (DVD)
OPT2
DVD (STB)
DIGITAL IN
CENTER L R L R FRONT SURROUND
SPEAKERS
SURROUND
PREOUT
R
WIRELESS
IN L
VSX-C402
A toma de
corriente
2
1
Transmisor
LINE LEVEL
R L C SW
Cuando utilice el altavoz
inalámbrico, no conecte ningún
altavoz a los terminales de
altavoces de sonido ambiental.
