Collegamenti 01
7
It
Itali
a
no
[Solo VSX-D514]
• Prima di procedere con i collegamenti, controllare che tutti i componenti siano spenti e
scollegati.
• Non usare il convertitore di segnale ed i cavi in dotazione per scopi che non siano quelli qui
descritti.
• Se si collega il convertitore di segnale ad un ricevitore, usare i cavi dei diffusori rossi/neri in
dotazione.

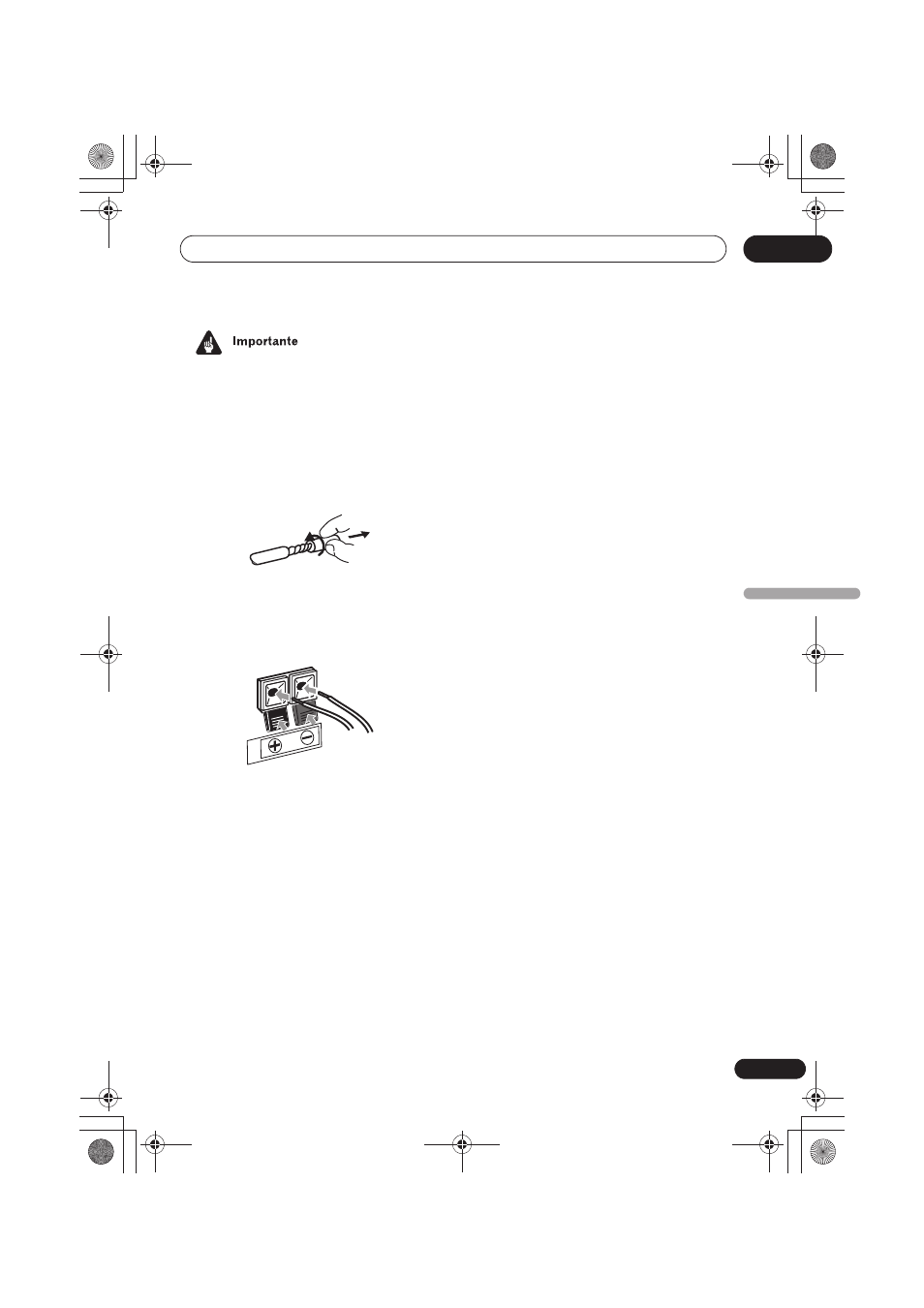

1 Far ruotare e togliere l’isolante da
ciascun cavo dei diffusori in dotazione.
2 Collegare i cavi dei diffusori ai
terminali SURROUND INPUT del
convertitore di segnali. Inserire il filo rosso
nella linguetta rossa (+) e quello nero nella
linguetta nera (–).
3 Collegare il terminale SURROUND
INPUT del convertitore di segnale ai
terminali del diffusore di circondamento
del ricevitore AV (VSX-D514) con i cavi dei
diffusori rossi/neri in dotazione.
4
Collegare le prese WIRELESS IN L/R del
trasmettitore alle prese OUT L/R del
pannello anteriore del convertitore di
segnale usando il cavo con spinotti RCA in
dotazione.
5
Collegare l’adattatore di c.a. in
dotazione alla presa DC IN del pannello
posteriore del trasmettitore e quindi
collegarlo ad una presa di corrente.
6
Collegare i cavi di alimentazione del
sistema e del diffusore senza fili ad una
presa di corrente.
L
