Raccordements des appareils
Fr 9
94
1*
2*
4*
3*
5*
Remarque
La fonction du 3* et du 5* peut différer en
fonction du type de véhicule. Dans ce cas,
assurez-vous que 2* est connecté à 5* et 4* à 3*.
Remarque
Si un haut-parleur d’extrêmes graves
est connecté à cette unité et non au
haut-parleur arrière, modifiez le
réglage de la sortie arrière dans le
réglage initial. (Reportez-vous au
manuel de fonctionnement.)
La sortie pour haut-parleur d’extrêmes
graves de cette unité est monaurale.
Connecteur ISO
Capuchon (1*)
Si cette borne n’est pas utilisée,
ne retirez pas le capuchon.
Porte-fusible
Jaune (3*)
Secours
(ou accessoire)
Rouge (5*)
Accessoire
(ou secours)
Noir (masse)
A la carrosserie (partie métallique) du véhicule.
Orange/blanc
A la borne du commutateur d’éclairage.
Jack d’antenne
Cet appareil
Câbles de liaison aux haut-parleurs
Blanc :
Avant gauche +
Blanc/noir : Avant gauche ≠
Gris :
Avant droit +
Gris/noir : Avant droit ≠
Résistance
de fusible
Résistance
de fusible
Connectez ensemble les
câbles de même couleur.
L
f
l
c
Jaune (2*)
A la borne toujours sous tension,
quelle que soit la position du
contacteur d’allumage.
Rouge (4*)
A la borne électrique, contrôlée
par la position ON/OFF du
contacteur d’allumage (12 V c.c.).
Remarque
Sur certains véhicules, le connecteur
ISO peut être divisé en deux. Dans ce
cas, assurez-vous que les deux
connecteurs sont branchés.
Vert : Arrière gauche + ou haut-parleur
d’extrêmes graves +
Vert/noir : Arrière gauche ≠ ou haut-parleur
d’extrêmes graves ≠
Violet : Arrière droit + ou haut-parleur
d’extrêmes graves +
Violet/noir : Arrière droit ≠ ou haut-parleur
d’extrêmes graves ≠

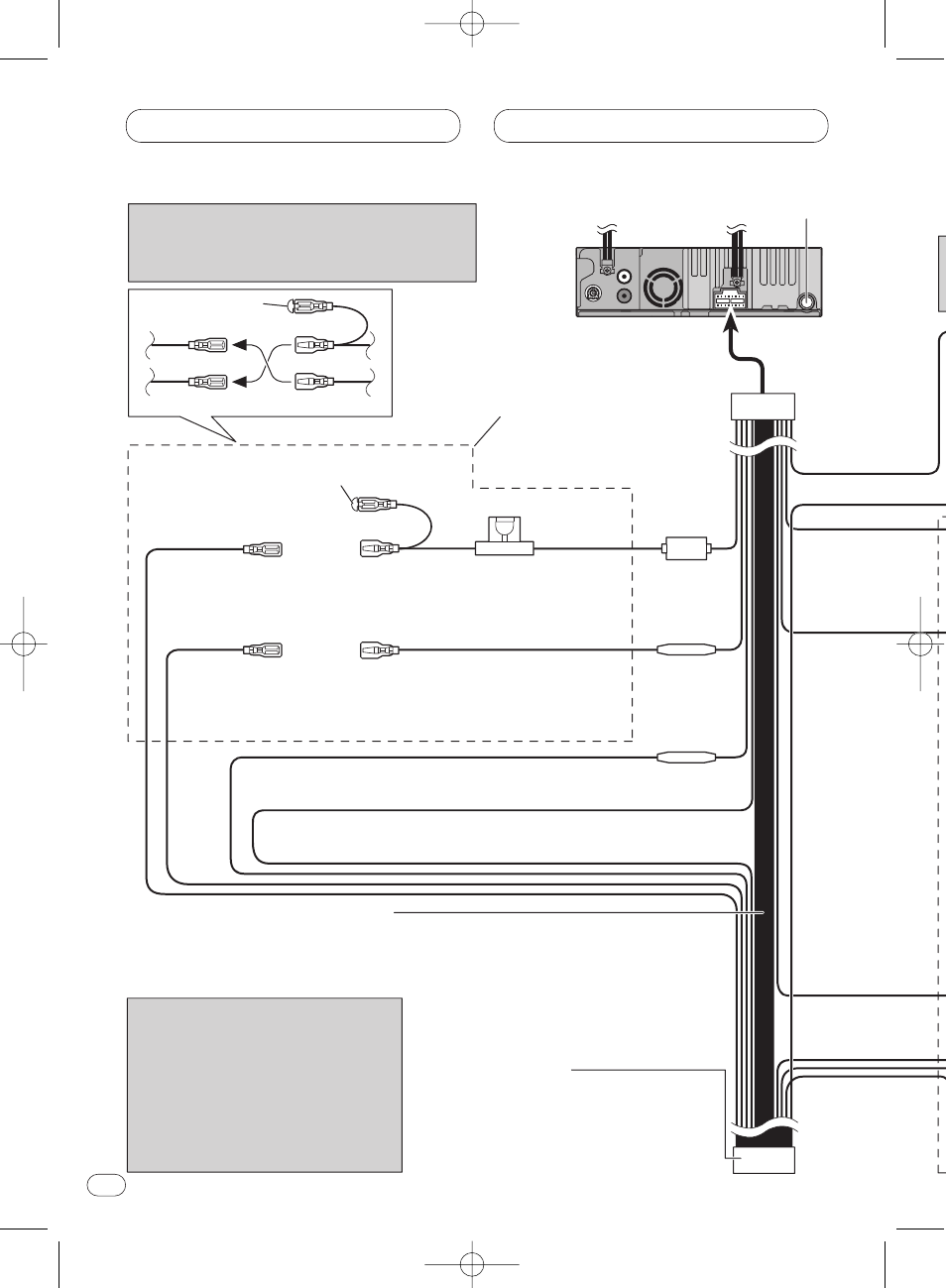

Raccordement du câble d’alimentation
