Raccordements des appareils
Fr 8
English
Español
Deutsch
Français
Italiano
Nederlands
93

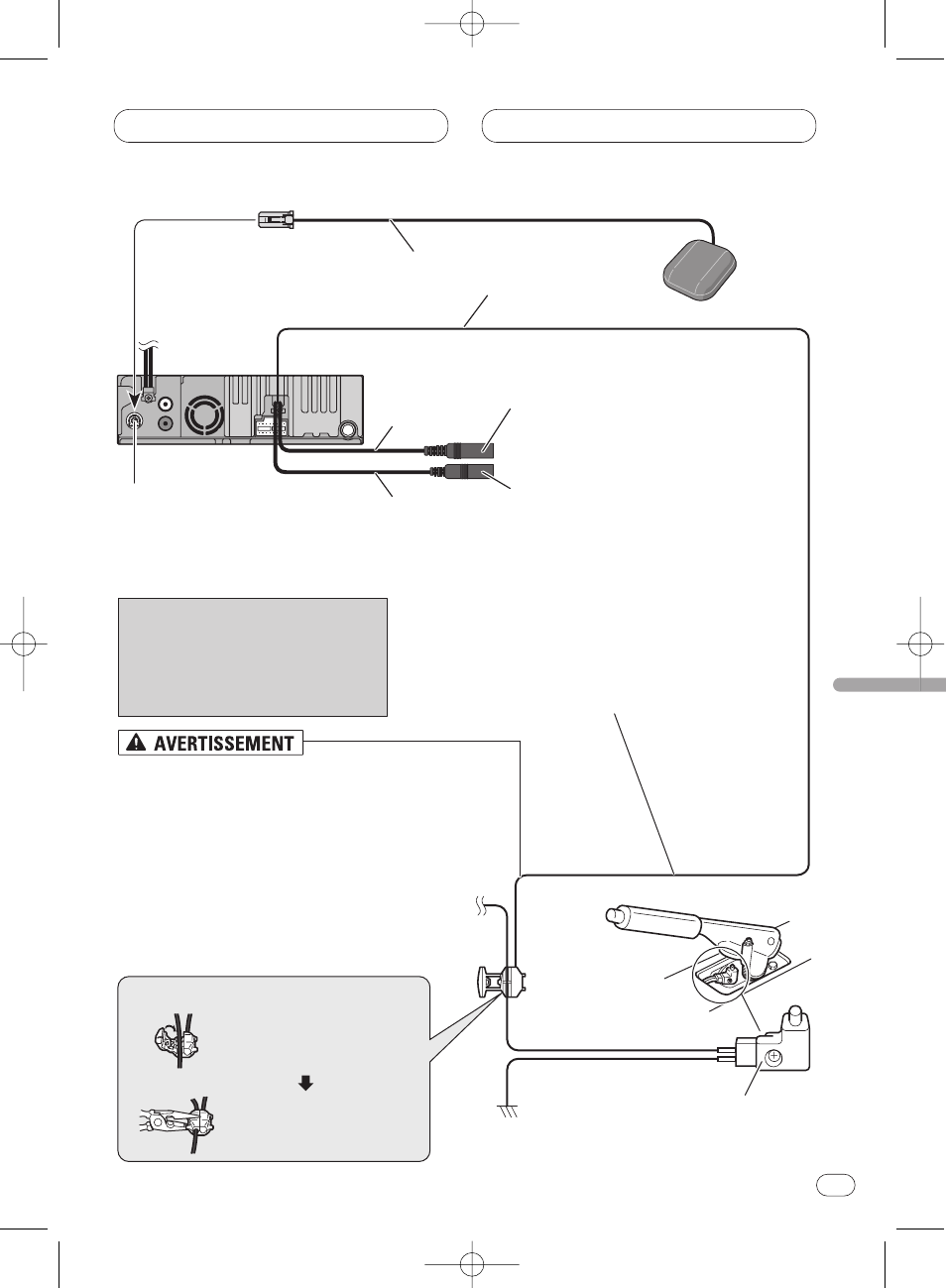

Branchement du système
Antenne GPS
LE FIL VERT CLAIR DU CONNECTEUR
D’ALIMENTATION EST CONCU POUR DETECTER
L’ETAT DE STATIONNEMENT ET DOIT ETRE
BRANCHE COTE ALIMENTATION ELECTRIQUE
DU CONTACTEUR DE FREIN A MAIN. UNE
CONNEXION INAPPROPRIEE OU L’UTILISATION
DE CE FIL PEUT ETRE ILLEGALE EN REGARD DE
LA LOI EN VIGUEUR ET RISQUE
D’ENTRAINER DES BLESSURES
SERIEUSES OU DES DOMMAGES.
Vert clair
Utilisé pour détecter l’état ON/OFF du frein à main. Ce
conducteur doit être raccordé sur l’alimentation du
contacteur de frein à main. Si cette connexion est
omise ou mal faite, certaines fonctions du
système de navigation ne seront pas utilisables.
Côté masse
Côté alimentation
Remarque
La position du contacteur de frein à
main dépend du mo-dèle de véhicule.
Pour plus de détails, consultez le
manuel de l’utilisateur du véhicule
ou un concessionnaire.
WIRED REMOTE INPUT
Référez-vous au manuel d’utilisation de la
commande à distance par câble. (vendu
séparément)
Borne TEL
Référez-vous au manuel d’utilisation du
téléphone portable main libre. (vendu
séparément)
Méthode de connexion
Attachez le fil d’alimentation
du contacteur de frein à
main.
Serrez fermement avec une
pince à mâchoires pointues.
Cet appareil
Jack d’antenne GPS
Contacteur de
frein à main
5m
2m10cm
20cm
20cm
