Aansluiten
Du 9
150
1*
2*
4*
3*
5*
Opmerking
De functie van 3* en 5* is mogelijk versc hillend
afhankelijk van het type auto. Indien dit het geval
is moet u 2* met 5* en 4* met 3* verbinden.
Opmerking
Wanneer er een subwoofer in plaats
van een achterluidspreker op dit
apparaat is aangesloten, dient de
instelling van de achteruitgang in de
hoofdinstellingen te worden gewijzigd.
(Zie de Bedieningshandleiding.)
De subwoofer uitgang van dit apparaat
is monauraal.
ISO aansluiting
Dopje ( 1 * )
Niet verwijderen indien u deze
aansluiting niet gebruikt.
Zekeringhouder
Geel (3*)
Ondersteuning
(of accessoire)
Rood (5*)
Accessoire
(of ondersteuning)
Zwart (aarde)
Naar de (metalen) carrosserie van het voertuig.
Oranje/wit
Naar lichtschake laaraansluiting.
Antenne-aansluiting
Dit toestel
Luidsprekerdraden
Wit
Wit/zwart
Grijs
Grijs/zwart
: Linksvoor +
: Linksvoor ≠
: Rechtsvoor +
: Rechtsvoor ≠ Groen
Groen/zwart
Paars
Paars/zwart : Linksachter + of Subwoofer +
: Linksachter ≠ of Subwoofer ≠
: Rechtsachter + of Subwoofer +
: Rechtsachter ≠ of Subwoofer ≠
Zekering
Zekering
Verbind de draden van
dezelfde kleur met elkaar.
D
h
a
e
Geel (2*)
Naar de aansluiting die altijd van
stroom voorzien wordt onafhankelijk
van de stand van het contact.
Rood (4*)
Naar de door het contact (12 V DC)
(ON/OFF) geregelde elektrische
aansluiting.
Opmerking
In bepaalde auto’s is de ISO aansluiting
mogelijk in tweeën verdeeld. U moet in
dat geval een verbinding met beide
aansluitingen maken.

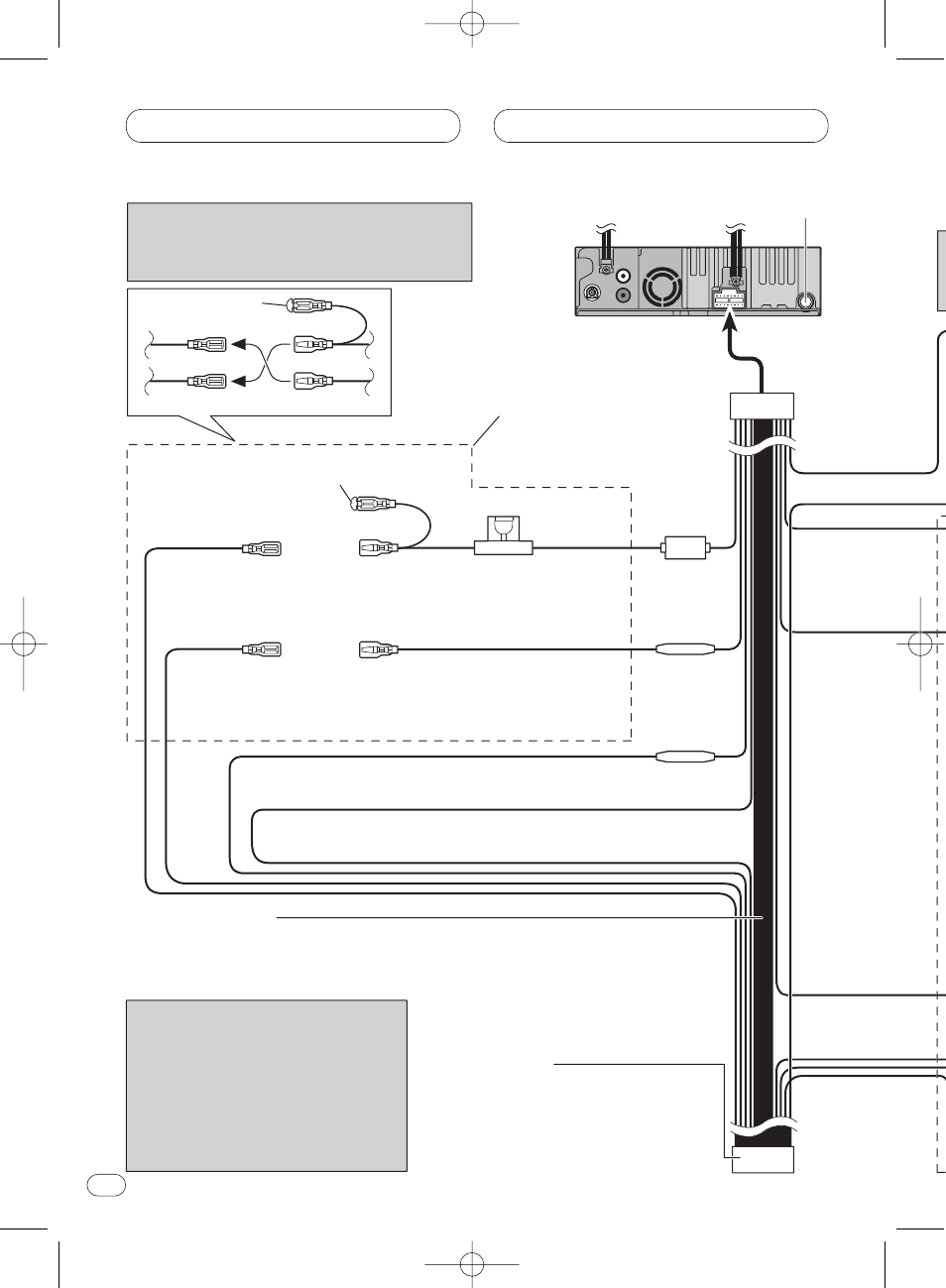

Aansluiten van de stroomdraad
