Collegamento delle unità
It 8
English
Español
Deutsch
Français
Italiano
Nederlands
121

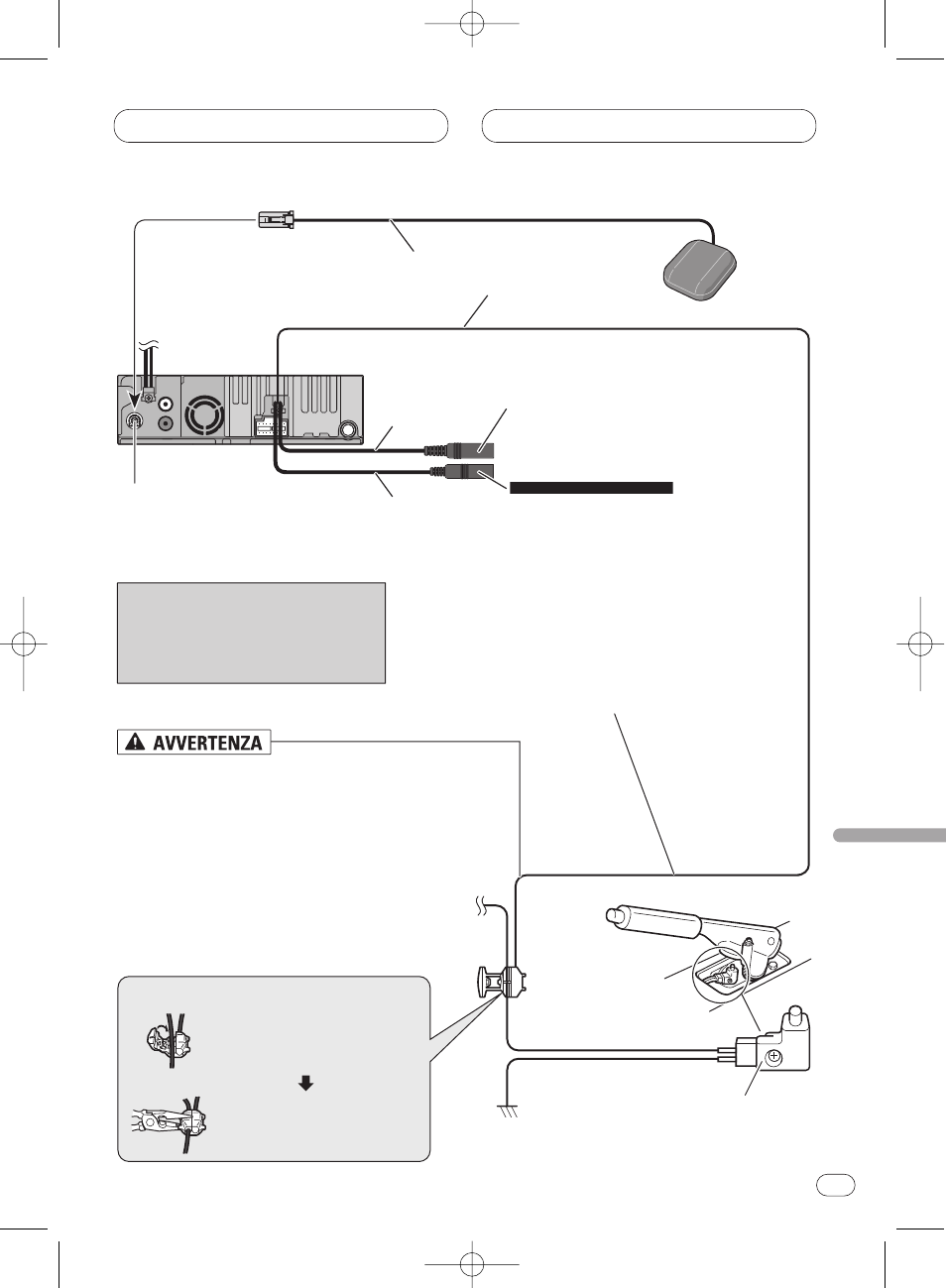

Collegamento del sistema
Antenna GPS
IL CAVO VERDE CHIARO VERSO IL
CONNETTORE DI ALIMENTAZIONE È
PROGETTATO PER RILEVARE LO STATO DI
PARCHEGGIO E DEVE ESSERE COLLEGATO
AL LATO ALIMENTAZIONE
DELL’INTERRUTTORE FRENO A MANO. UNA
CONNESSIONE O UN USO IMPROPRIO DI
QUESTO CAVO PUÒ VIOLARE LE LEGGI
APPLICABILI E PUÒ CAUSARE SERIE
LESIONI E DANNI.
Interruttore freno
a mano
Lato massa
Lato alimentazione
Nota
La posizione dell’interruttore freno a
mano dipende dal modello di veicolo.
Per dettagli consultare il manuale del
veicolo o il concessionario.
Fare riferimento al manuale del Comando
a distanza cablato.
(venduto separatamente)
Terminale TEL
Fare riferimento al manuale dell’Unità
Telefono Handsfree.
(venduto separatamente)
Metodo di collegamento
Fissare il cavo del lato
alimentazione dell’interruttore
freno a mano.
Fissare saldamente con pinze
a punta.
Questo prodotto
Terminal per antenna GPS
Verde chiaro
Usato per individuare lo stato attivato/disattivato del
freno a mano. Questo cavo deve essere collegato al
lato alimentazione dell’interruttore freno a mano.
Se questo collegamento viene eseguito
erroneamente o viene omesso, alcune funzioni
del sistema di navigazione non possono essere
usate.
5m
2m10cm
20cm
20cm
