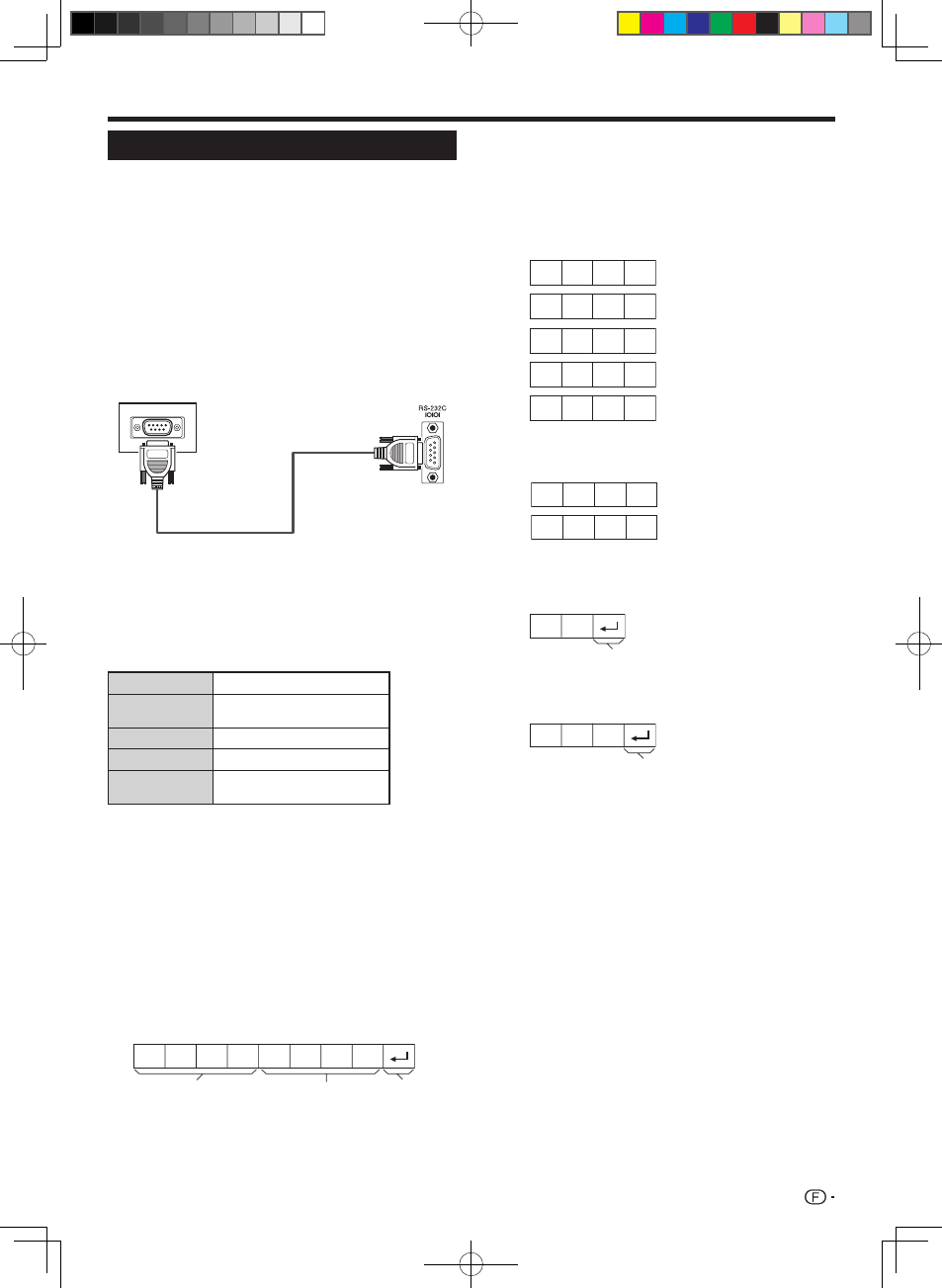

Branchement d’un ordinateur
C1 C2 C3 C4 P1 P2 P3 P4
Conditions de communication
Ajustez les réglages de communications RS-232C de
l’ordinateur pour qu’ils correspondent aux conditions
de communication du téléviseur. Les réglages de
communications du téléviseur sont les suivants :
Débit en bauds : 9 600 bps
Longueur des
données :
8 bits
Bit de parité : aucun
Bit d’arrêt : 1 bit
Commande de
flux :
aucun
Procédure de communication
Envoyez les commandes à partir de l’ordinateur via le
connecteur RS-232C.
Le téléviseur fonctionne conformément à la commande
reçue et envoie un message de réponse à l’ordinateur.
N’envoyez pas plusieurs commandes à la fois.
Attendez que l’ordinateur reçoive la bonne réponse
avant d’envoyer la commande suivante.
Veillez à envoyer « A » avec le retour chariot et
confirmez que « ERR » revient avant d’opérer.
Format de commande
0 0 5 5
1 0 0
– 3 0
0 0 0 9
0
? ? ? ?
?
O K
E R R
Format de code de réponse
Spécifications du port RS-232C
Commande du téléviseur par ordinateur
Lorsqu’un programme est réglé, le téléviseur peut
être commandé à partir de l’ordinateur en utilisant la
prise RS-232C. Le signal d’entrée (ordinateur/vidéo)
peut être sélectionné, le volume peut être réglé et
d’autres réglages encore peuvent être effectués,
permettant la lecture programmée automatique.
Utilisez un câble série de commande RS-232C (de
type croisé) (en vente dans le commerce) pour les
connexions.
REMARQUE
Le système d’exploitation doit être utilisé par une personne
familiarisée avec l’utilisation des ordinateurs.
•
•
•
Paramètre
Entrez les valeurs des paramètres, en alignant sur la
gauche et remplissez avec des espaces pour le restant
(Veillez à entrer quatre valeurs pour le paramètre).
Lorsque le paramètre d’entrée n’est pas dans une
plage réglable, « ERR » réapparaît (Reportez-vous à
« Format de code de réponse »).
Lorsque « ? » est entré pour certaines commandes, la
valeur de réglage actuelle répond.
Après avoir envoyé le code de retour (0DH), veillez à
envoyer aussi un saut de ligne (0AH).
Commandes à quatre chiffres : Commande. Le texte
de quatre caractères.
Paramètres à quatre chiffres : Paramètre 0–9, espace, ?
Câble série de commande RS-232C
(de type croisé)
Huit codes ASCII eCR
Commandes à
quatre chiffres
Paramètres à
quatre chiffres
Code de
retour
Réponse normale
Réponse au problème (erreur de communication ou
commande incorrecte)
Code de retour (0DH)
Code de retour (0DH)
