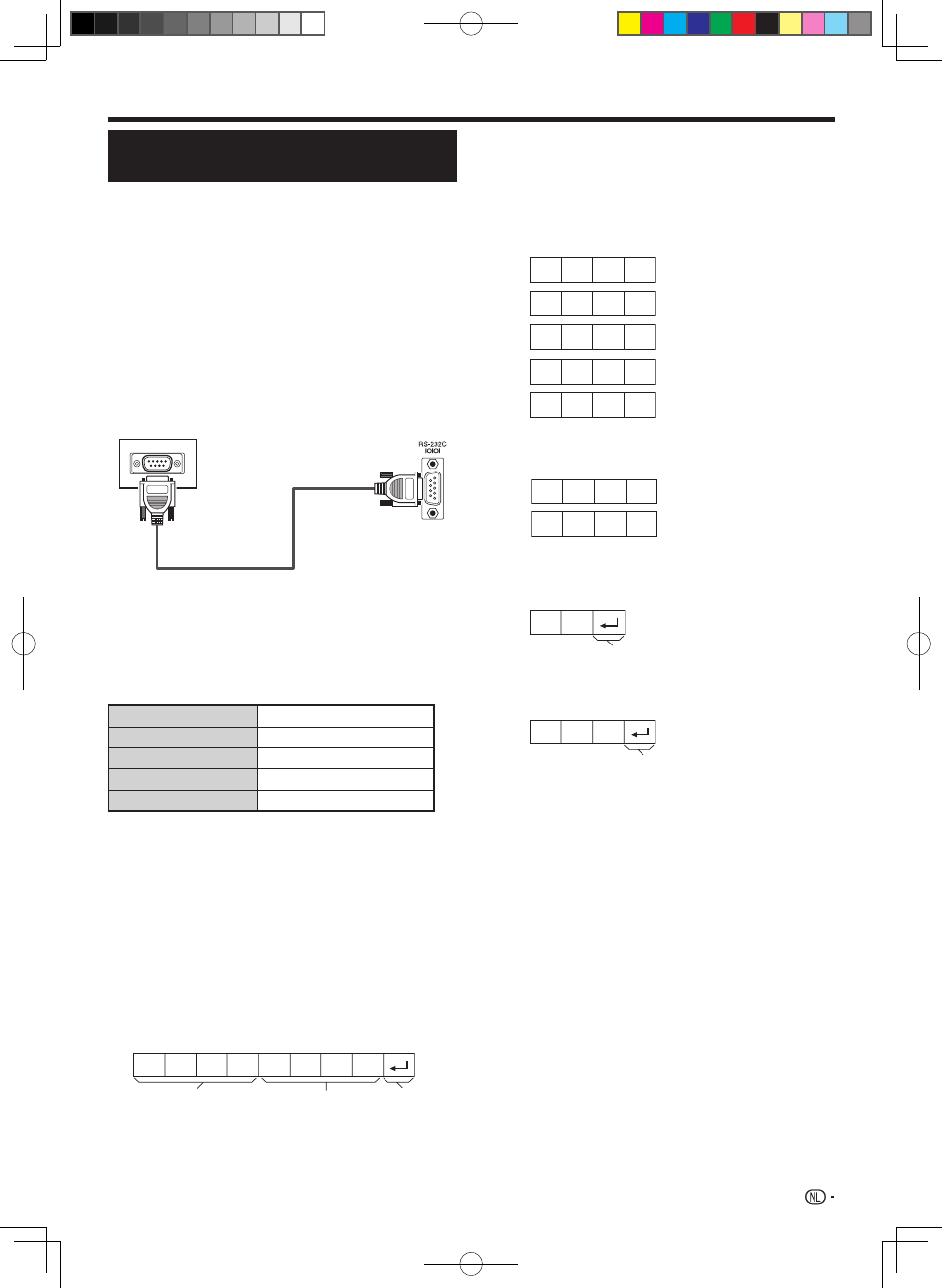

aansluiten.van.een.PC
C1 C2 C3 C4 P1 P2 P3 P4
Voorwaarden.voor.de.communicatie
Stel de RS-232C communicatieparameters op
de PC zodanig in dat deze overeenkomen met
de communicatie-instellingen van de TV. De
communicatie-instellingen van de TV zijn als volgt:
baudsnelheid: 9.600 bps
Datalengte:. 8 bits
Pariteitsbit: Geen
stopbit: 1 bit
Datatransportbesturing: Geen
Communicatieprocedure
Zend de besturingscommando’s vanaf de PC via de
RS-232C aansluiting.
De TV functioneert overeenkomstig de ontvangen
commando’s en stuurt een responssignaal naar de
PC. Stuur niet meerdere commando’s tegelijk. Wacht
totdat op de PC de OK respons is ontvangen voordat
u het volgende commando stuurt. Zorg dat u “A”
meezendt met de retourcode en controleer of “ERR”
wordt teruggezonden voordat u begint.
Commandoformaat
0 0 5 5
1 0 0
– 3 0
0 0 0 9
0
? ? ? ?
?
O K
E R R
responscode-formaat
Technische.gegevens.van.de.rs-
232C.poort.
PC-besturing.van.de.TV
Nadat de juiste instellingen op de PC zijn gemaakt,
kunt u de TV vanaf de PC bedienen via de RS-232C
aansluiting. U kunt op de PC het ingangssignaal
(PC/video) kiezen, het volume instellen en tevens
diverse andere afstellingen en instellingen maken,
zodat u de beschikking hebt over automatische
geprogrammeerde weergave.
Gebruik een RS-232C seriële bedieningskabel
(cross-type) (los verkrijgbaar) voor het maken van de
verbinding.
OPMerking
De diverse instellingen op de PC moeten worden gemaakt
door een persoon die vertrouwd is met PC’s.
•
•
•
Parameter
Voer de parameterwaarden in, vanaf links, en vul
de resterende vakjes met spaties (Zorg dat er vier
waarden voor de parameter worden ingevoerd).
Wanneer de ingevoerde parameter niet binnen het
toelaatbare bereik is, verschijnt de foutmelding “ERR”
(Zie “Responsecode-formaat”).
Wanneer bij sommige commando’s “?” wordt
ingevoerd, verschijnt de huidige ingestelde waarde.
Na het verzenden van de retourcode (0DH) moet u niet
vergeten om een regeltoevoer (0AH) te zenden.
Commando (vier cijfers): Commando. De tekst bestaat
uit vier tekens.
Parameter (vier cijfers): Parameter 0–9, spatie, ?
RS-232C seriële bedieningskabel
(cross-type)
Acht ASCII codes eCR
Commando
(vier cijfers)
Parameter
(vier cijfers)
Retourcode
Normale respons
Probleem-respons (communicatiefout of verkeerd
commando)
Retourcode (0DH)
Retourcode (0DH)
