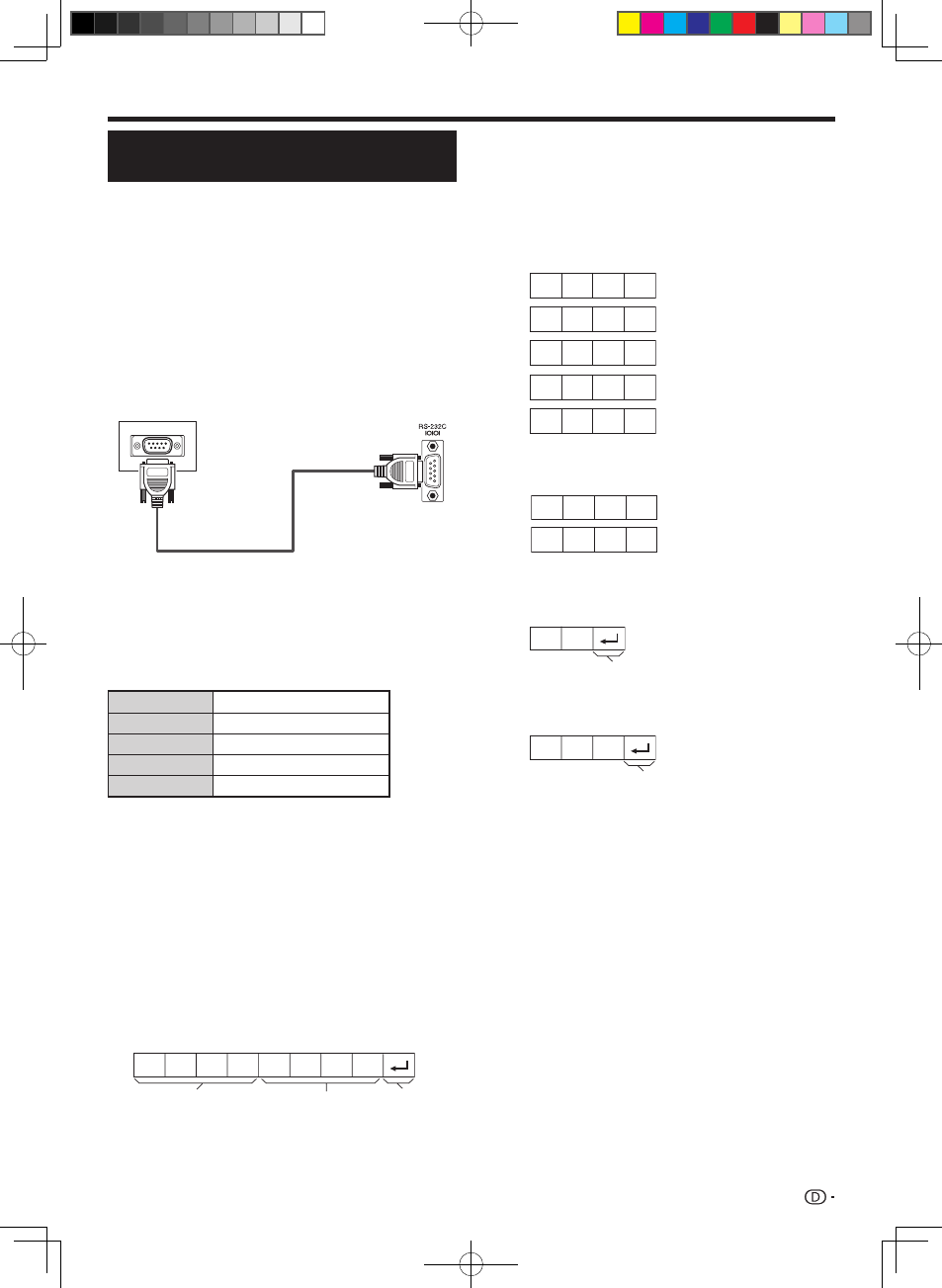

Anschließen.eines.PC
C1 C2 C3 C4 P1 P2 P3 P4
Übertragungsbedingungen
Stellen Sie die Einstellungen für die RS-232C-Kommunikation
des PCs auf die Kommunikationsbedingungen des TV
ein. Beim TV sind folgende Kommunikationseinstellungen
vorgegeben:
Baud-Rate: 9.600 bps
Datenlänge: 8 Bit
Paritätsbit: keine
Stoppbit: 1 Bit
Flusssteuerung: keine
Datenübertragungsverfahren
Senden Sie die Steuerbefehle vom PC über den RS-
232C-Anschluss.
Das TV wird entsprechend den empfangenen Befehlen
gesteuert und sendet eine Antwortmeldung zum PC.
Senden Sie nicht mehrere Befehle gleichzeitig. Warten
Sie, bis der PC die OK-Antwort empfängt, bevor der
nächste Befehl gesendet wird.
Senden Sie vor der Bedienung unbedingt „A“ mit
Rücklaufcode und überzeugen Sie sich, dass „ERR“
erhalten wird.
Befehlsformat
0 0 5 5
1 0 0
– 3 0
0 0 0 9
0
? ? ? ?
?
O K
E R R
Antwortcode-Format
Kenndaten.der.RS-232C-
Schnittstelle
PC-Steuerung.des.TV
Wenn ein Programm eingestellt ist, kann der TV über die
RS-232C-Schnittstelle mit einem PC gesteuert werden.
Dies umfasst das Umschalten des Eingangs (PC/Video),
das Regeln der Lautstärke und verschiedene andere
Regel- und Einstellmöglichkeiten, was automatische
programmierte Wiedergabe ermöglicht.
Verwenden Sie für die Anschlüsse ein gekreuztes
Serielles RS-232C-Steuerkabel (überkreuzt) (im
Fachhandel erhältlich).
ZUR.BEACHTUNG
Diese Bedienungsschritte sollten nur von Personen ausgeführt
werden, die mit der Verwendung von PCs vertraut sind.
•
•
•
Parameter
Geben Sie die Parameterwerte linksbündig ein und
füllen Sie die restlichen Stellen mit Leerzeichen auf
(Achten Sie darauf, dass für Parameter vier Werte
eingegeben werden).
Wenn der eingegebene Parameter nicht innerhalb
des Einstellbereichs liegt, erscheint „ERR“ (Siehe
„Antwortcode-Format“).
Bei einigen Befehlen erscheint auf Eingabe von „?“ der
aktuelle Einstellwert.
Sorgen Sie dafür, dass nach dem Rücklaufcode (0DH)
auch ein Zeilenvorschub (0AH) gesendet wird.
Vierstelliger Befehl: Befehl. Text mit vier Zeichen.
Vierstelliger Parameter: Parameter 0–9, Leerzeichen, ?
Serielles RS-232C-Steuerkabel
(überkreuzt)
Acht ASCII-Codes eCR
Vierstelliger
Befehl
Vierstelliger
Parameter
Rücklaufcode
Normalantwort
Problemantwort (Übertragungsfehler oder nicht
korrekter Befehl)
Rücklaufcode (0DH)
Rücklaufcode (0DH)
