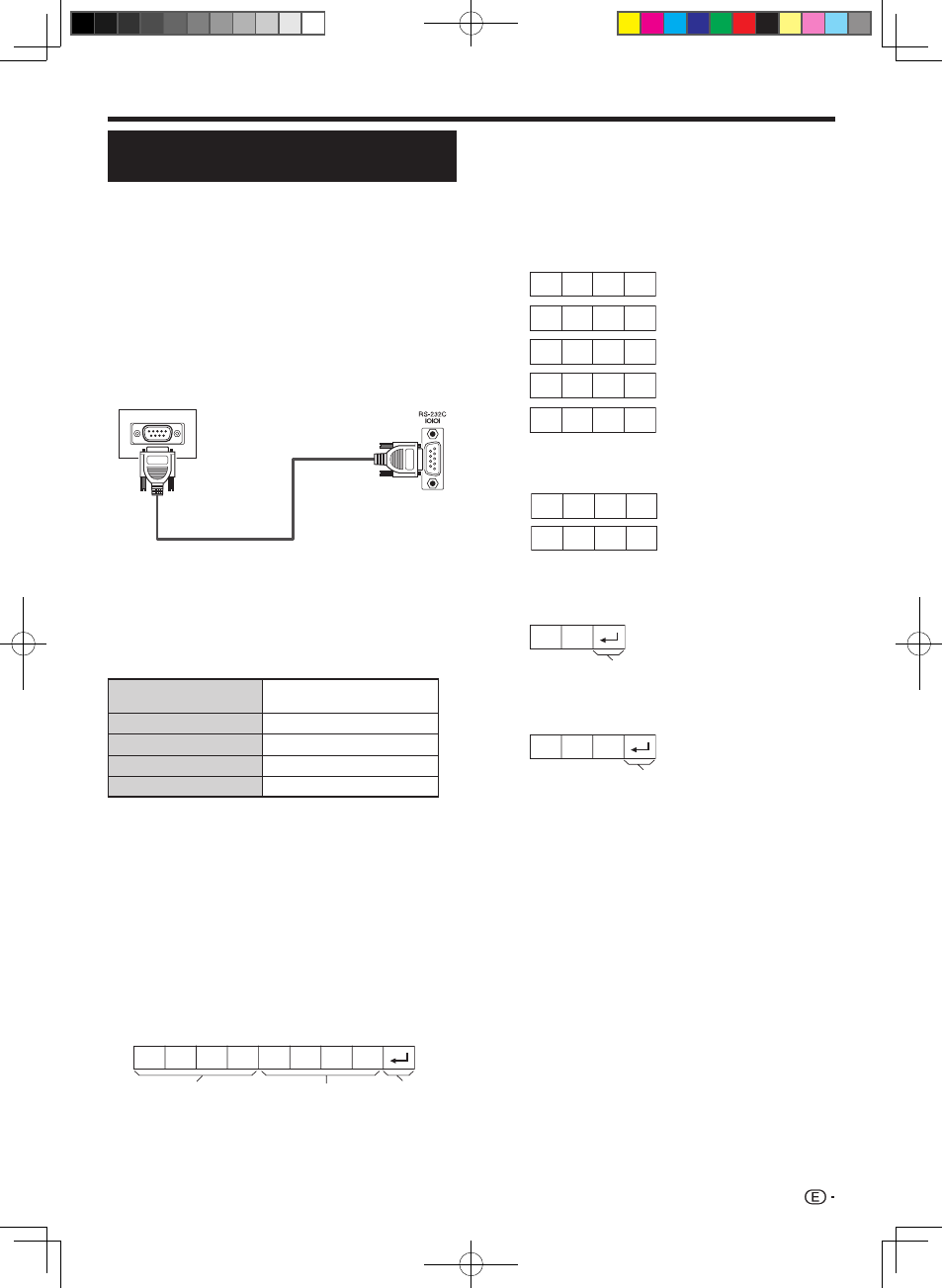

Conexión de un PC
C1 C2 C3 C4 P1 P2 P3 P4
Condiciones de comunicación
Ajuste las comunicaciones RS-232C en el PC
para que concuerden con las condiciones de
las comunicaciones del televisor. Los ajustes de
comunicación del televisor son los siguientes:
Velocidad de transmisión
en baudios:
9.600 bps
Longitud de datos: 8 bits
Bit de paridad: ninguna
Bit de parada: 1 bit
Control de flujo: ninguna
Procedimiento de comunicación
Envíe los comandos de control desde el PC vía el
conector RS-232C.
El televisor funciona según el comando recibido y
envía un mensaje de respuesta al PC.
No envíe múltiples comandos al mismo tiempo. Espere
a que el PC reciba la respuesta de que todo está bien
antes de enviar el siguiente comando.
Antes de operar, asegúrese de enviar “A” con el
retorno del carro y confirme que regresa “ERR”.
Formato de comando
0 0 5 5
1 0 0
– 3 0
0 0 0 9
0
? ? ? ?
?
O K
E R R
Formato de código de respuesta
Especificaciones del puerto RS-
232C
Control del televisor mediante PC
Cuando se establezca un programa, el televisor
podrá controlarse desde el PC utilizando el terminal
RS-232C. La señal de entrada (PC/vídeo) se puede
seleccionar, el volumen se puede ajustar y también
se pueden realizar otros ajustes, lo que permitirá
realizar la reproducción programada automática.
Utilice un cable de control en serie RS-232C (tipo
cruzado) (de venta en el comercio) para las conexiones.
NOTA
Este sistema de operación deberá ser utilizado por una
persona acostumbrada a utilizar PCs.
•
•
•
Parámetro
Introduzca los valores de los parámetros, alineando
a la izquierda, y rellene el resto con espacios en
blanco (Asegúrese de introducir cuatro valores para el
parámetro).
Cuando el parámetro de entrada no se encuentre
dentro de la gama ajustable retornará “ERR” (Consulte
“Formato de código de respuesta”).
Cuando se introduzca “?” para algunos comandos,
responderá el valor del ajuste actual.
Después de enviar el código de retorno (0DH),
asegúrese de enviar también la alimentación de línea
(0AH).
Cuatro dígitos de comando: Comando. El texto de
cuatro caracteres.
Cuatro dígitos de parámetro: Parámetro 0–9, blanco, ?
Cable de control en serie RS-232C
(tipo cruzado)
Ocho códigos ASCII eCR
Cuatro dígitos
de comando
Cuatro dígitos
de parámetro
Código de
retorno
Respuesta normal
Respuesta al problema (error de comunicación o
comando incorrecto)
Código de retorno (0DH)
Código de retorno (0DH)
