Instrucciones de instalación y montaje
4

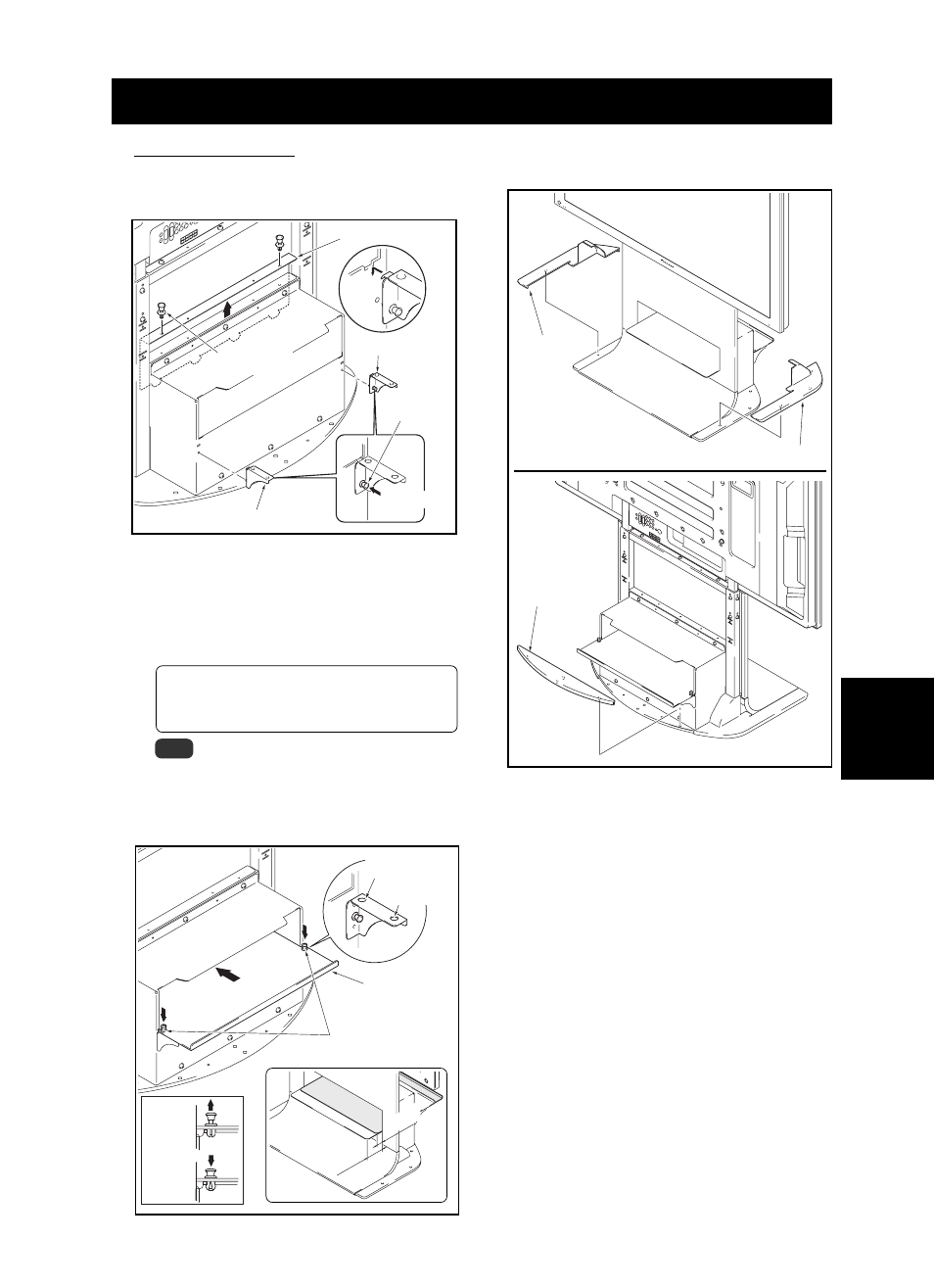

Cuando utilice un estante.
Puede montarse un estante en el soporte.
1 Saque la tapa del estante y luego monte los soportes del
estante L y R en el soporte.
Remache de contacto
Agujero para su uso en
la posición frontal
2 Introduzca el panel del estante desde la parte posterior y
fíjelo en su posición mediante el remache de contacto.
La posición de instalación del panel de estante puede
elegirse entre dos niveles: la parte frontal o la posterior.
Defínalo en función del dispositivo que posea.
Cuando cambie esta posición, puede sacarlo con
facilidad tirando del pomo situado en la parte superior
del remache de contacto.
Dimensiones interiores de la apertura del estante: 420
(efectiva ancho) [apertura 436] x 102 (altura) mm
Profundidad del estante: 349 mm
Capacidad de carga: hasta 10 kg
Nota
Tome precauciones cuando instale cualquier elemento
distinto de un receptor de medios (en particular si se trata
de un amplificador AV, etc.) sobre este estante, puesto que
podría bloquear la descarga térmica. Para más detalles,
consulte el manual de instrucciones correspondiente a cada
dispositivo.
Posici
ón
frontal
Posici
ón
posterior
Lado frontal
Agujero para su
uso en la posición
posterior
Posición
desbloqueada
Posición
bloqueada
Tapa del estante
Soporte del estante R
Panel del estante
Remache de
contacto
Remache de
contacto
Atornillado
Soporte de estante L
5
Instalación de las tapas de base L, R y posterior.
Insértelos a lo largo de la base.
Tapa de la
base L
Tapa posterior
de la base
Tapa de la base R
