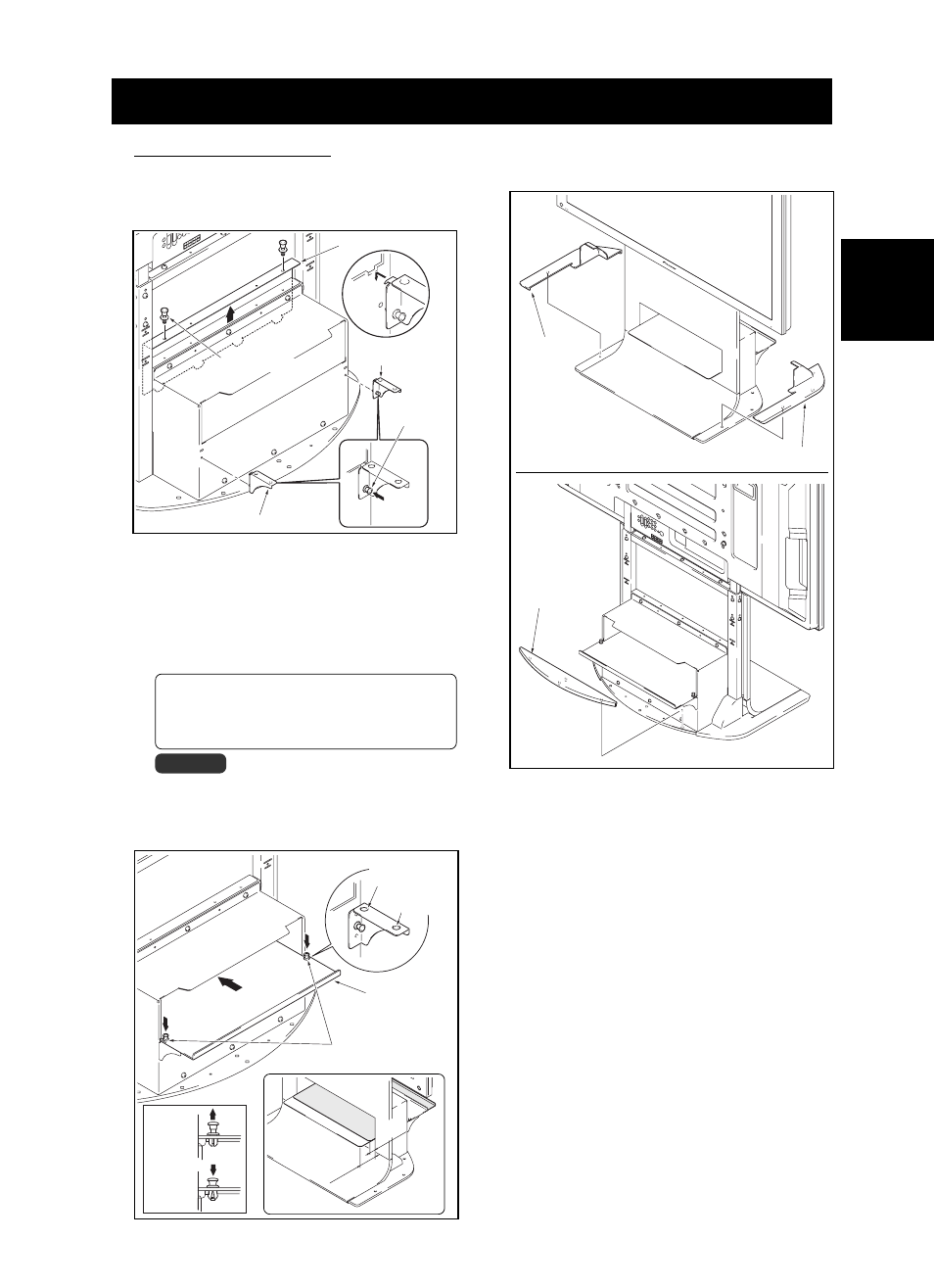

Instructions concernant l’installation et l’assemblage du dispositif
4
Lorsque l’on utilise une étagère.
Une étagère peut être montée sue le support de base.
1 Retirer le couvercle de l’étagère Retirer le couvercle de
l’étagère puis installer les supports de l’étagère gauche et
droit sur le support de base.
Rivet poussoir
Orifices pour
l’utilisation en
position avant
Pousser
à fond
2 Pousser le panneau de l’étagère à partir de l’arrière et le
mettre en place avec le rivet poussoir.
La position d’installation du panneau de l’étagère doit
être sélectionné pour l’un des deux niveaux soit le
niveau avant soit le niveau arrière.
L’installer en fonction du dispositif dont vous disposez.
Lorsque l’on change sa position, vous pouvez aisément
le retirer en enlevant le bouton sur la partie supérieure
du rivet poussoir.
Dimensions intérieures de l’ouverture intérieure de
l’étagère : 420 mm (efficace largeur) [Ouverturer
436 mm] x 102 mm (hauteur)
Profondeur de l’étagère : 349 mm
Poids maxi (capacité de support) : jusqu’à 10 kg
Remarque
Soyez prudent lorsque vous installez autre chose que le
récepteur média (en particulier un amplificateur média,
etc.) sur l’étagère car cela pourrait réduire le dégagement
de la chaleur, etc. Pour de plus amples détails, veuillez vous
référer au Mode d’emploi pour chaque dispositif concerne.
Position
arri ère
Position
avant
Côté avant
Orifices pour
l’utilisation en
position arrière
Position
déverrouillée
Rivet à
poussoir
Rivet à poussoir
Support droit de l’étagère
Panneau étagère
Position
verrouillée
Support gauche
de l’étagère
Couvercle de l’étagère
5
Installation des couvercles de base gauche et droit.
Les introduire le long de la base.
Couvercle de
base gauche
Couvercle de base droit
Couvercle de
base arrière
