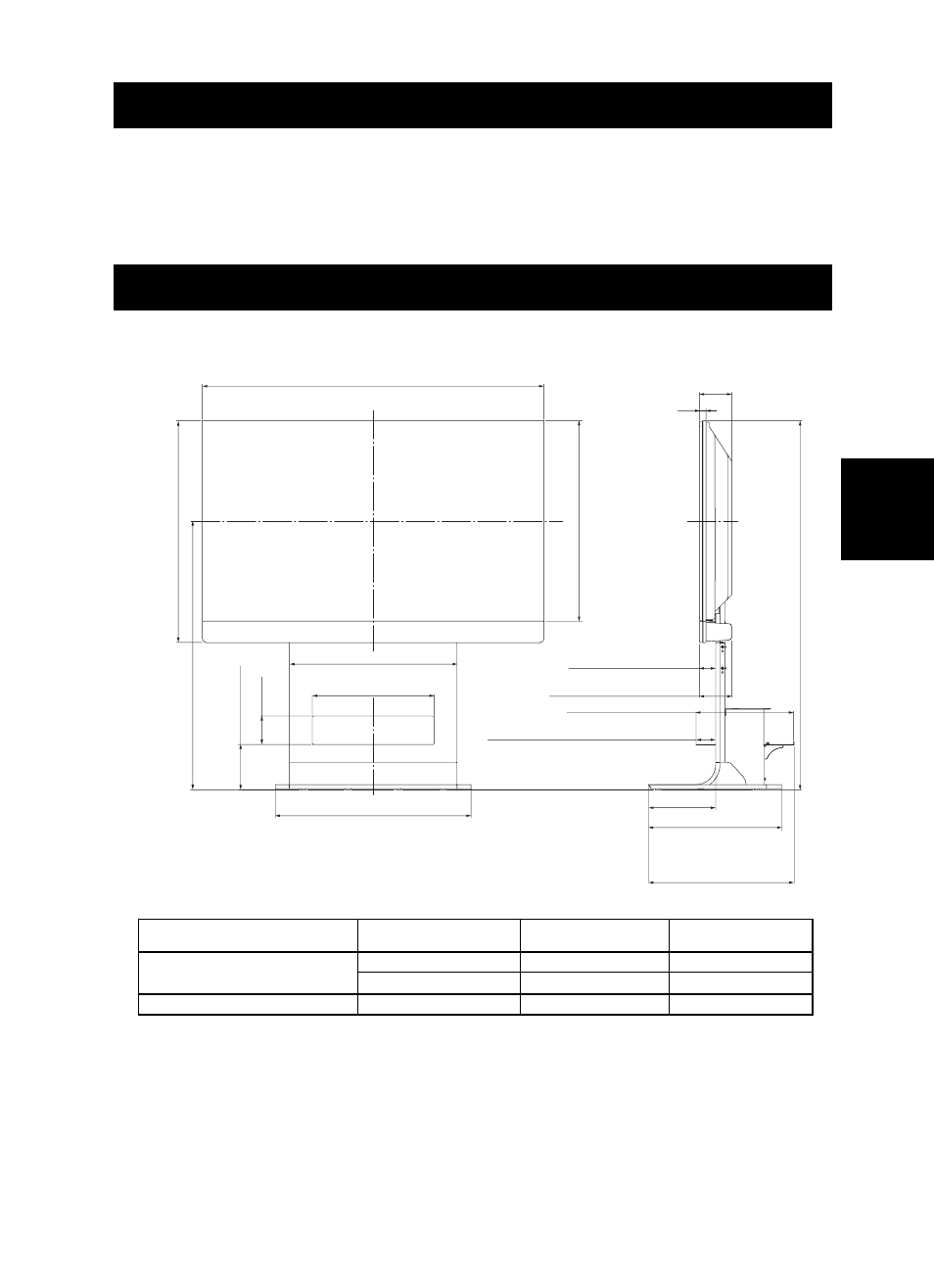

Diagramma delle Dimensioni
Unità: mm
A
B
115
58 (Display modello 50 pollici)
37 (Display modello 42 pollici)
23
1224 (Display modello 50 pollici)
1040 (Display modello 42 pollici)
795 (Display modello 50 pollici con altoparlante inferiore)
679 (
Display modello 42 pollici
)
Apertura
102
701
600
717
(Display modello 50 pollici senza altoparlante) inferiore
115 (Altoparlanti istallati nella parte
inferiore del display a plasma)
162 (Parte superiore del pannello della mensola)
420 (Effettivo larghezza)
[Apertura 436]
70 (pannello mensola in posizione anteriore)
25 (pannello mensola in posizione di profondità)
349 (superficie della mensola)
522
(pannello mensola in posizione anteriore)
567
(pannello mensola in posizione di profondità)
240
476
Specifiche
Dimensioni esterne 701 mm (L) x 860 mm (A) x 567 mm (P)
(Se utilizzate la colonna di supporto in posizione alta e il pannello della mensola in posizione profonda.)
Peso 19,5 kg
• Le specifiche sopraesposte e la forma esterna possono essere modificate per migliorare il prodotto senza alcun preavviso.
Pubblicato da Pioneer Corporation.
Copyright © 2006 Pioneer Corporation.
Tutti i diritti riservati.
Display a plasma Posizione degli altoparlanti
Display modello 50 pollici
Display modello 42 pollici
Con altoparlante inferiore
Senza altoparlante inferiore
–
Altezza totale
(Dimensioni A)
1321,5
1244
1205
Centro del display
(Dimensioni B)
963
885,5
902
