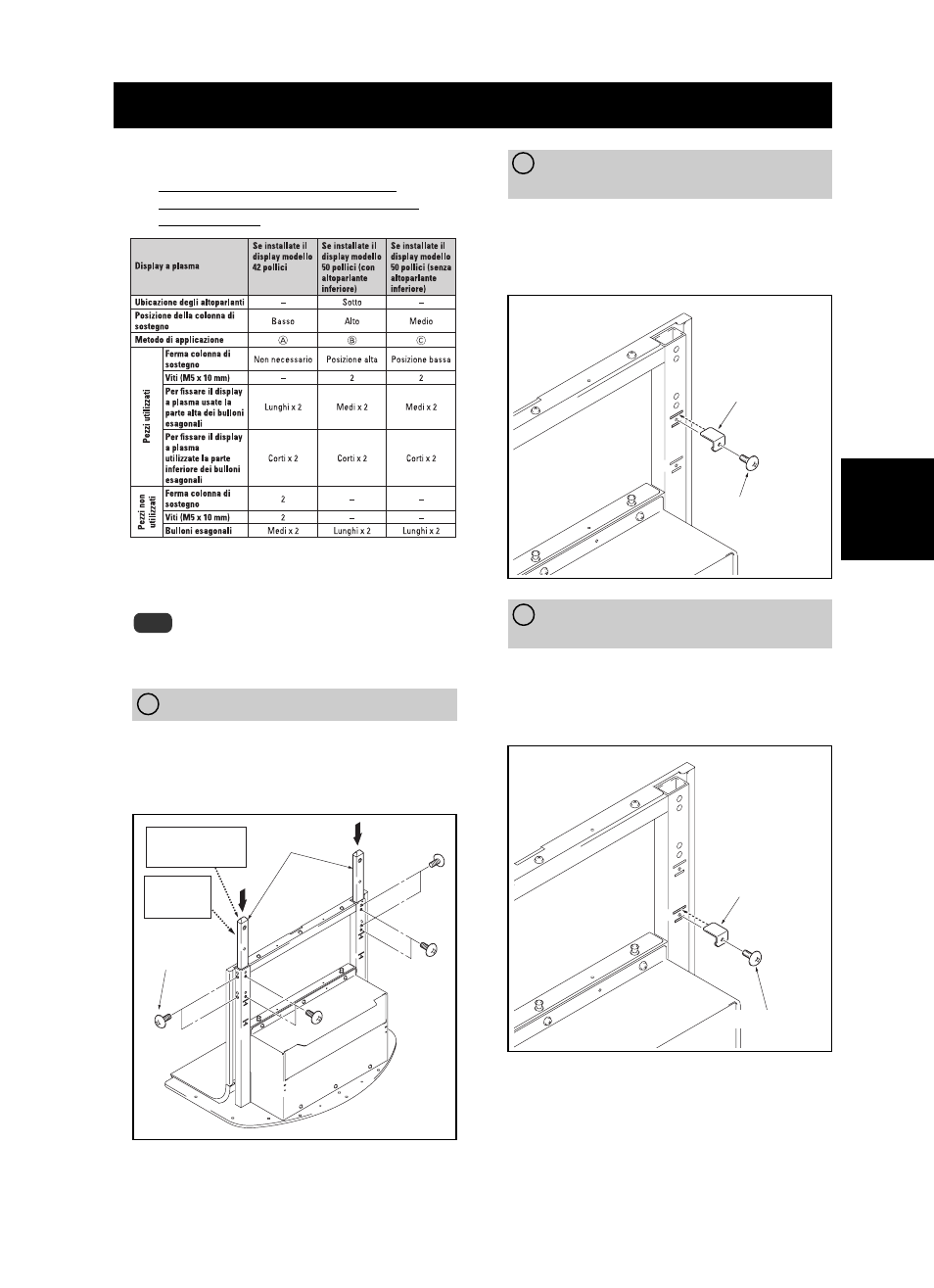

25
It
Italiano
1
Applicare le colonne di sostegno allo stand. B Se installate il display modello 50 pollici
(con altoparlante inferiore)
Applicate i fermi della colonna di sostegno nelle scanalature
poste in alto sulla parte posteriore del supporto e fissateli in
posizione con le viti (M5 x 10 mm). (Due posizioni sulla destra
e sulla sinistra). La stessa cosa va fatta per il metodo
A di
applicazione della colonna di sostegno.
C Se installate il display modello 50 pollici
(senza altoparlante inferiore)
Applicate i fermi della colonna di sostegno nelle scanalature
poste in basso sulla parte posteriore del supporto e fissateli in
posizione con le viti (M5 x 10 mm). (Due posizioni sulla destra
e sulla sinistra). La stessa cosa va fatta per il metodo
A di
applicazione della colonna di sostegno.
La procedura di applicazione varia secondo il tipo e la
forma del display a plasma che deve essere inserito.
Eseguite questa applicazione utilizzando sia la procedura
A , la B , o la C .
Nota
Assicuratevi di conservare insieme con cura i ferma colonne di
sostegno non utilizzati, le viti, i bulloni, la brugola esagonale e
le istruzioni per l’uso.
A Se installate il display modello 42 pollici
Inserite le colonne di supporto nel supporto e fissatele nella
posizione corretta con le viti (M5 x 10 mm) (8 posizioni).
Installate ogni colonna di sostegno in modo che la parte con
il simbolo
’ si trovi nella parte anteriore e la parte finale con
il coperchio di plastica (punteggiato) al contrario.
Tabella della posizione della colonna di
sostegno e dei pezzi in dotazione con ogni
display a plasma
Istruzioni per l’installazione e il montaggio
Alla fine i punti del
coperchio finale
saranno al contrario.
La parte con il
simbolo
’ è
anteriore.
Colonna di sostegno
Vite
(M5 x 10 mm)
Vite (M5 x 10 mm)
Ferma colonna di
sostegno
Ferma colonna di
sostegno
Vite (M5 x 10 mm)
