27
It
Italiano

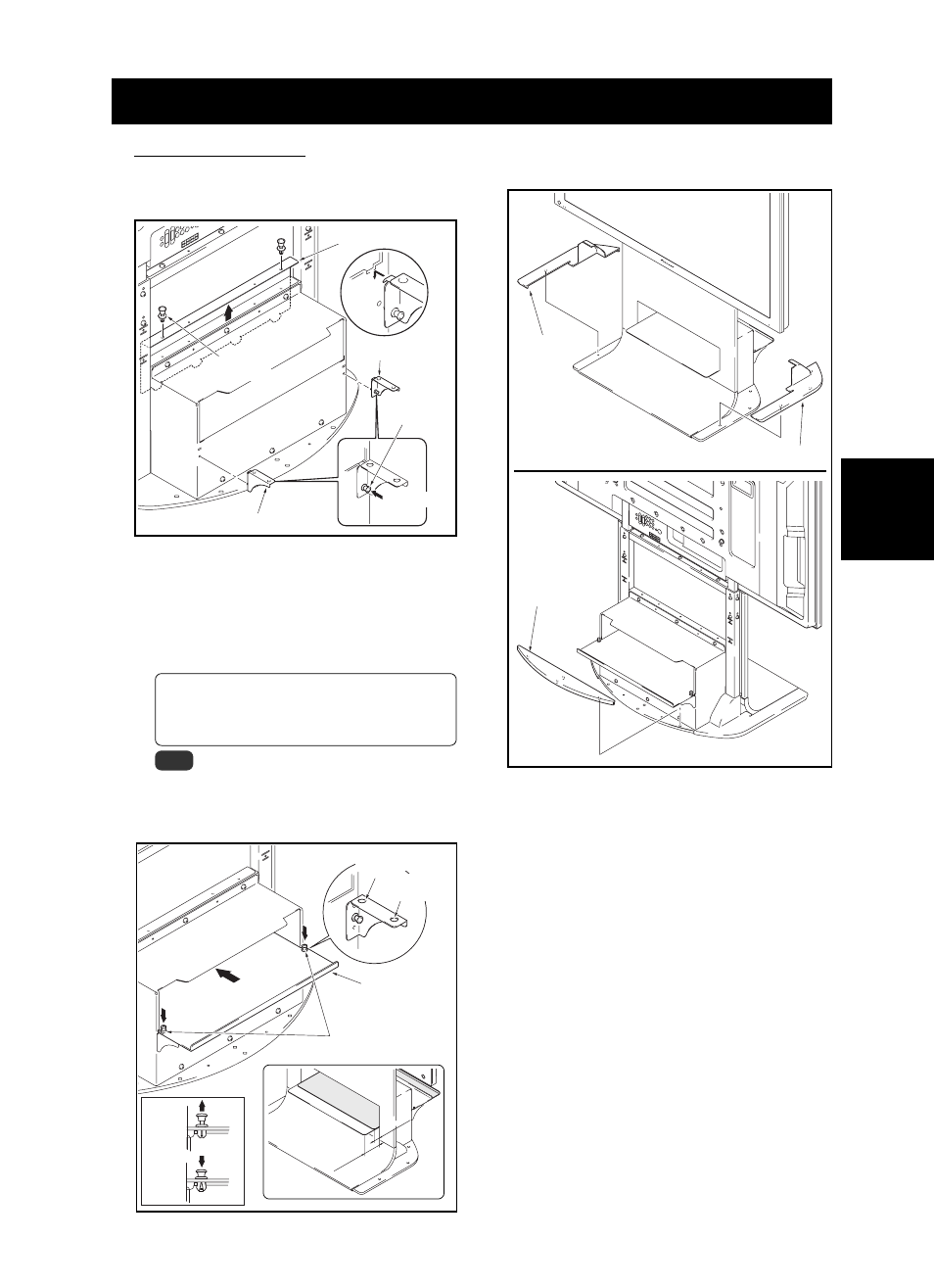

Istruzioni per l’installazione e il montaggio
4
Quando usare una mensola.
Sul supporto è possibile installare una mensola.
1 Togliete la copertura della mensola e applicatela ai supporti
di mensola a L e R sul supporto.
Ribattino di spinta
Foro per uso
anteriore
2 Spingete il pannello della mensola all’interno dalla parte
posteriore e fissatelo con il ribattino di spinta.
La posizione di installazione del pannello della mensola
può essere scelta tra due livelli: sia l’anteriore sia il
posteriore, Decidete in base all’apparecchio in vostro
possesso.
Se cambiate la sua posizione, potete facilmente
rimuoverlo tirando pomello sopra il ribattino di spinta.
Le dimensioni interne dell’apertura della mensola: 420 mm
(effettivo larghezza) [apertura 436 mm] x 102 mm (altezza).
Profondità della mensola: 349 mm
Capacità di sostegno: fino a 10 kg.
Nota
Prestate attenzione a non installare null’altro che un
ricevitore media (in particolare un amplificatore AV, ecc.) su
questa mensola, poiché si potrebbe bloccare lo scarico di
calore, ecc. Per i dettagli, vedi il manuale di istruzioni per
ciascun apparecchio.
Anteriore
Po
steriore
Parte
anteriore
Foro per uso
posteriore
Posizione
sbloccata
Posizione
bloccata
Copertura della mensola
Supporto della mensola a R
Pannello della
mensola
Eindrücken
Ribattino
di spinta
Ribattino
di spinta
Supporto della
mensola a L
5
Installare le coperture della base a L, R e la posteriore.
Inserirle lungo la base.
Copertura posteriore
della base
Copertura a R della base
Copertura a L
della base
