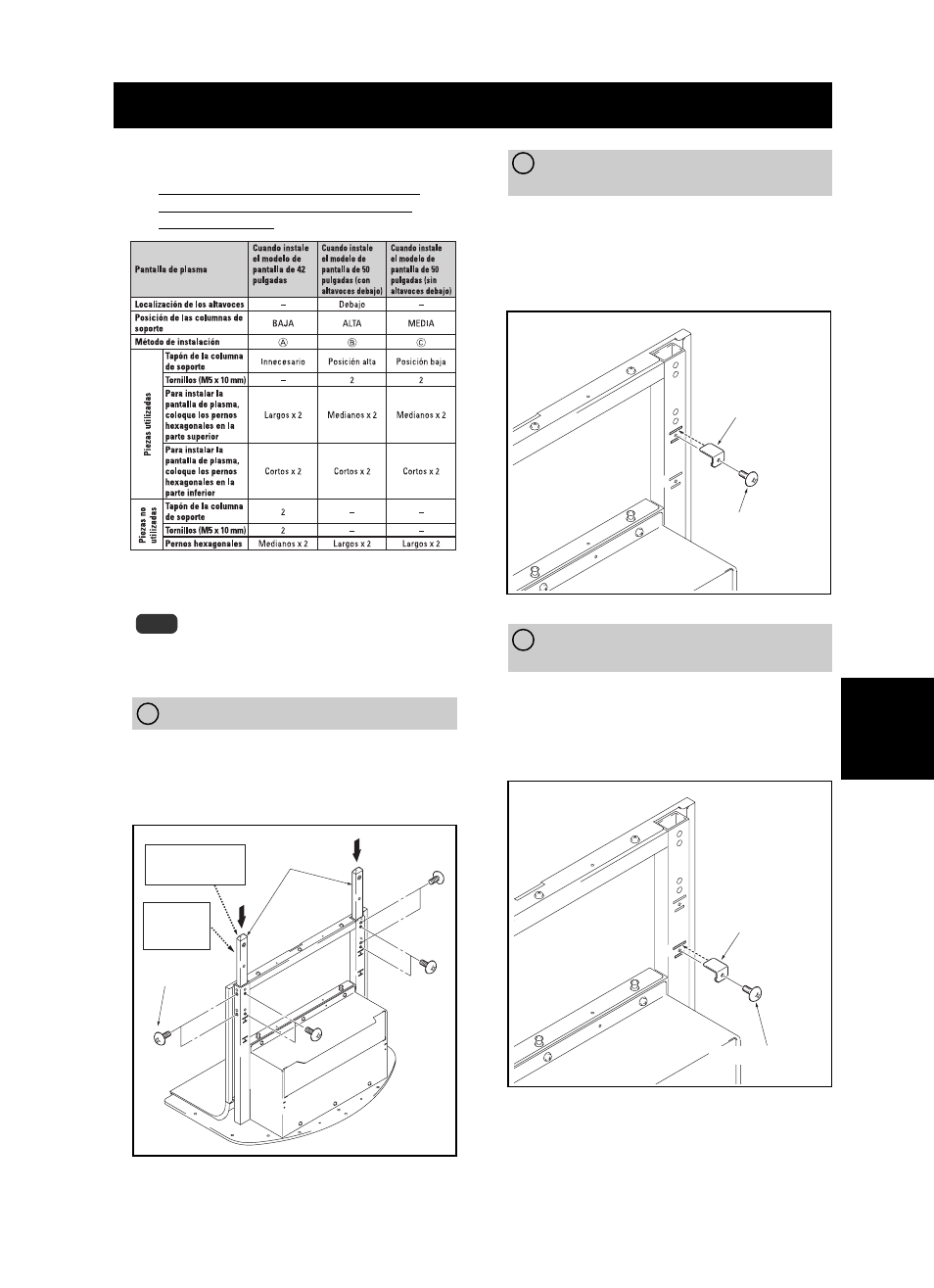

Instrucciones de instalación y montaje
1
Cómo montar las columnas de soporte en el soporte. B Cuando instale el modelo de pantalla de 50 pulgadas
(con altavoces debajo)
Monte los tapones de las columnas de soporte en las
muescas superiores de la parte posterior del soporte y
sujételos en su sitio con tornillos (M5 x 10 mm). (2 posiciones
a izquierda y derecha.)
Lo mismo es aplicable a las columnas de soporte del
procedimiento de montaje
A.
El procedimiento de montaje varía en función del tipo y la
forma de la pantalla de plasma que desee montar. Ejecute
el montaje siguiendo el procedimiento
A , B o C .
Nota
Recuerde guardar en un mismo lugar los tapones de las
columnas de soporte no utilizados, los tornillos, los pernos, la
llave de tuercas hexagonal y el Manual de instrucciones.
Tabla con la colocación de las columnas de
soporte y las piezas empleadas para cada
pantalla de plasma
El extremo con el
capacete de plástico
señala hacia arriba.
El lado con el
símbolo
’
queda
Columna de soporte
Tornillo
(M5 x 10 mm)
Tapón de la
columna de soporte
Tornillo (M5 x 10 mm)
A
Cuando instale el modelo de pantalla de 42 pulgadas
Introduzca las columnas de soporte en el soporte y fíjelas
en su sitio con tornillos (M5 x 10 mm). (8 lugares)
Instale cada una de las columnas de soporte de modo que el
lado con el símbolo
’ quede en la parte delantera y el extremo
con el capacete de plástico se encuentre arriba.
C Cuando instale el modelo de pantalla de 50 pulgadas
(sin altavoces debajo)
Monte los tapones de las columnas de soporte en las
muescas inferiores de la parte posterior del soporte y
sujételos en su sitio con tornillos (M5 x 10 mm). (2 posiciones
a izquierda y derecha.)
Lo mismo es aplicable a las columnas de soporte del
procedimiento de montaje
A.
Tapón de la
columna de soporte
Tornillo (M5 x 10 mm)
