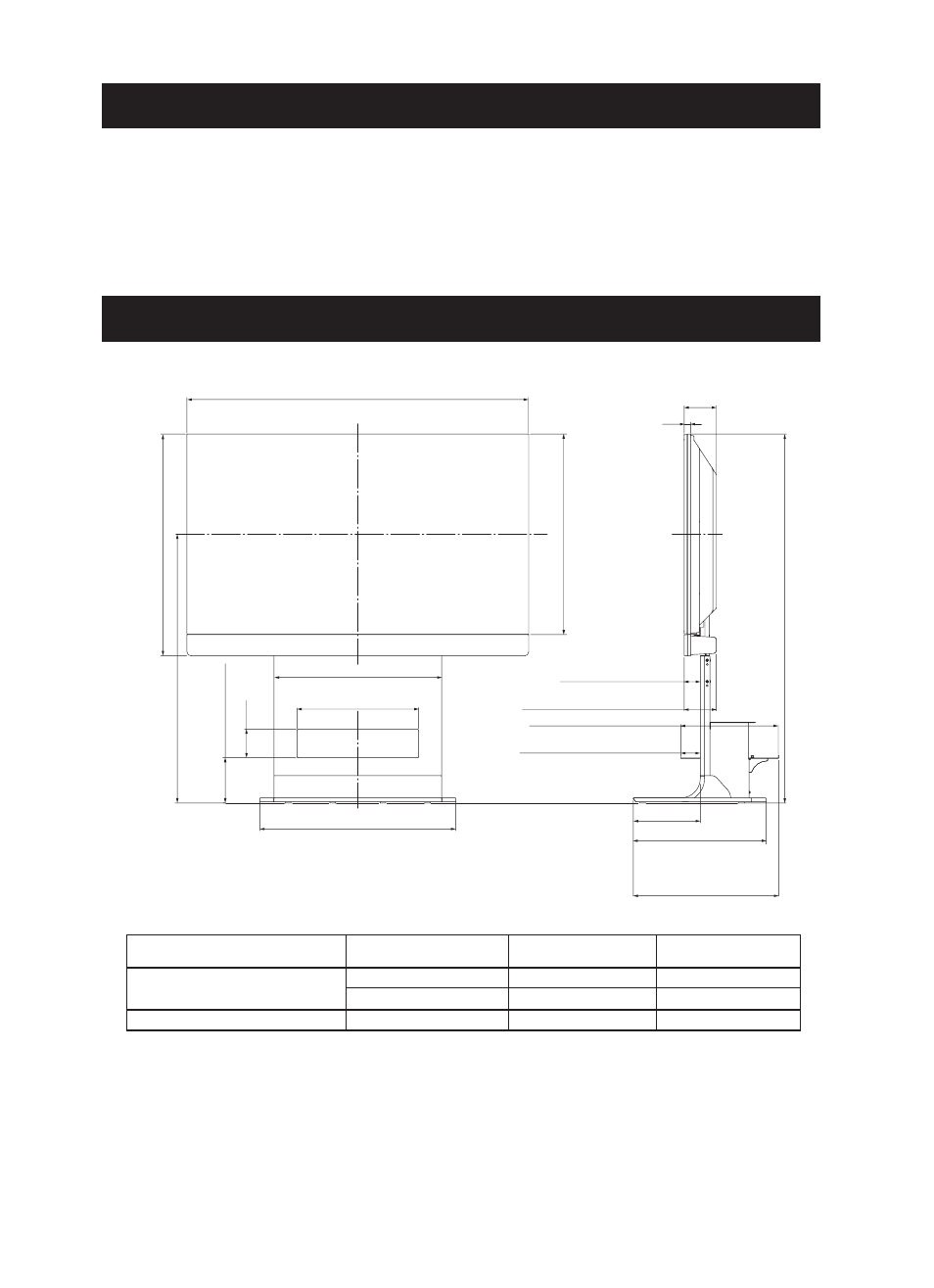

Abbildungen zu den Abmessungen
Einheit: mm
A
B
115
58 (50-Zoll-Display-Modell)
37 (42-Zoll-Display-Modell)
23
1224 (50-Zoll-Display-Modell)
1040 (42-Zoll-Display-Modell)
795 (50-Zoll-Displaymodell ohne Lautsprecher unten)
679 (42-Zoll-Display-Modell)
Öffnung
102
701
600
717
(50-Zoll-Displaymodell mit Lautsprecher unten)
115 (Bei Installation der Lautsprecher
unterhalb des Plasmadisplays)
162 (Oberseite der Auflageplatte)
70 (Frontposition der Auflageplatte)
25 (Tiefenposition der Auflageplatte)
420 (Wirksam weite)
<Öffnung 436>
349 (Oberfläche der Auflageplatte)
522
(Frontposition der Auflageplatte)
567
(Tiefenposition der Auflageplatte)
240
476
Technische Daten
Außenabmessungen: 701 mm (B) x 860 mm (H) x 567 mm (T)
(Bei Stützsäulen in hoher Position und Gestellplatte in tiefliegender Position.)
Gewicht:
19,5 kg
• Die oben aufgeführten technischen Daten und das Äußere können aus Gründen der Verbesserung des Produkts ohne vorherige
Ankündigung verändert werden.
Veröffentlicht von Pioneer Corporation.
Urheberrechtlich geschützt © 2006 Pioneer Corporation.
Alle Rechte vorbehalten.
Plasmadisplay
Installation der Lautsprecher
50-Zoll-Displaymodell
42-Zoll-Displaymodell
Mit Lautsprecher unten
Ohne Lautsprecher unten
–
Gesamthöhe
(Abmessungen A)
1321,5
1244
1205
Bildschirmmitte
(Abmessungen B)
963
885,5
902
