Afb. 3
5

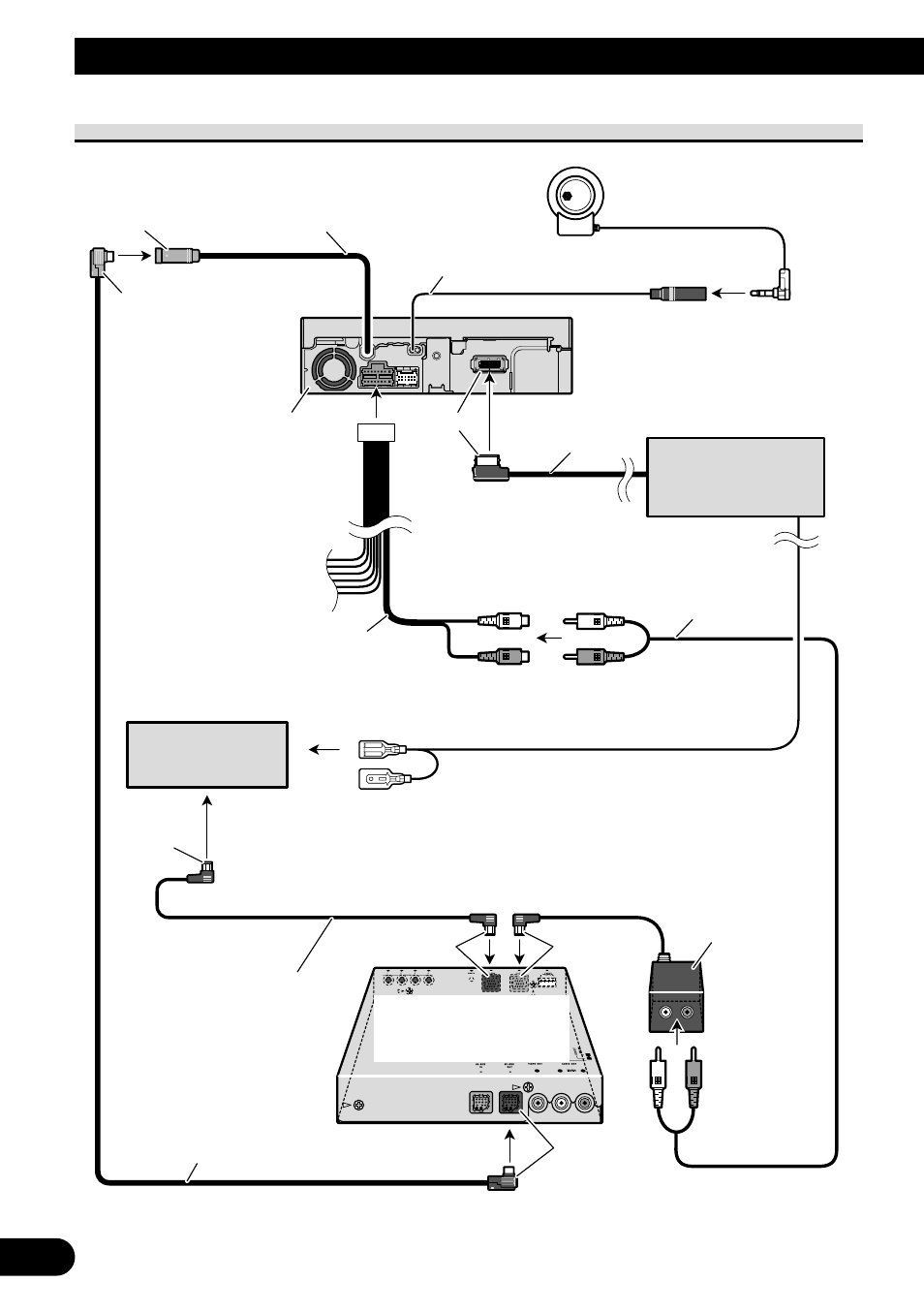

Aansluiten van de apparatuur
Bij aansluiting op een Pioneer hoofdtoestel
RCA naar IP-BUS
omvormer
(bijv CD-RB10)
(los verkrijgbaar)
Verborgen TV tuner
(bijv. GEX-P6400TVP)
(los verkrijgbaar)
AV-BUS
ingangsaansluiting (Blauw)
Navigatiesysteem
(bijv. AVIC-900DVD)
(los verkrijgbaar)
26-pens kabel
Geel
AV-BUS kabel (meegeleverd
met de TV tuner)
IP-BUS kabel (meegeleverd
met de TV tuner)
40 cm
Zwart Blauw
Zwart
Blauw
Blauw
Dit toestel
Hoofdtoestel
(los verkrijgbaar)
Uitgangsaansluiting
begeleidingsluidspreker
(GUIDE SP OUTPUT)
Begeleidingsluidspreker
(bijv. CD-TS37GP)
(los verkrijgbaar)
15 cm
Als u dit toestel gebruikt met een
navigatiesysteem (bijv. AVIC-
900DVD), moet u een
begeleidingsluidspreker aansluiten op
de daarvoor bedoelde
uitgangsaansluiting van dit toestel.
Naar IP-BUS ingang (Blauw)
Geel/zwart
Audio uitgang
(AUDIO OUTPUT)
15 cm
RCA-kabel
(los verkrijgbaar)
