Conexión de las unidades

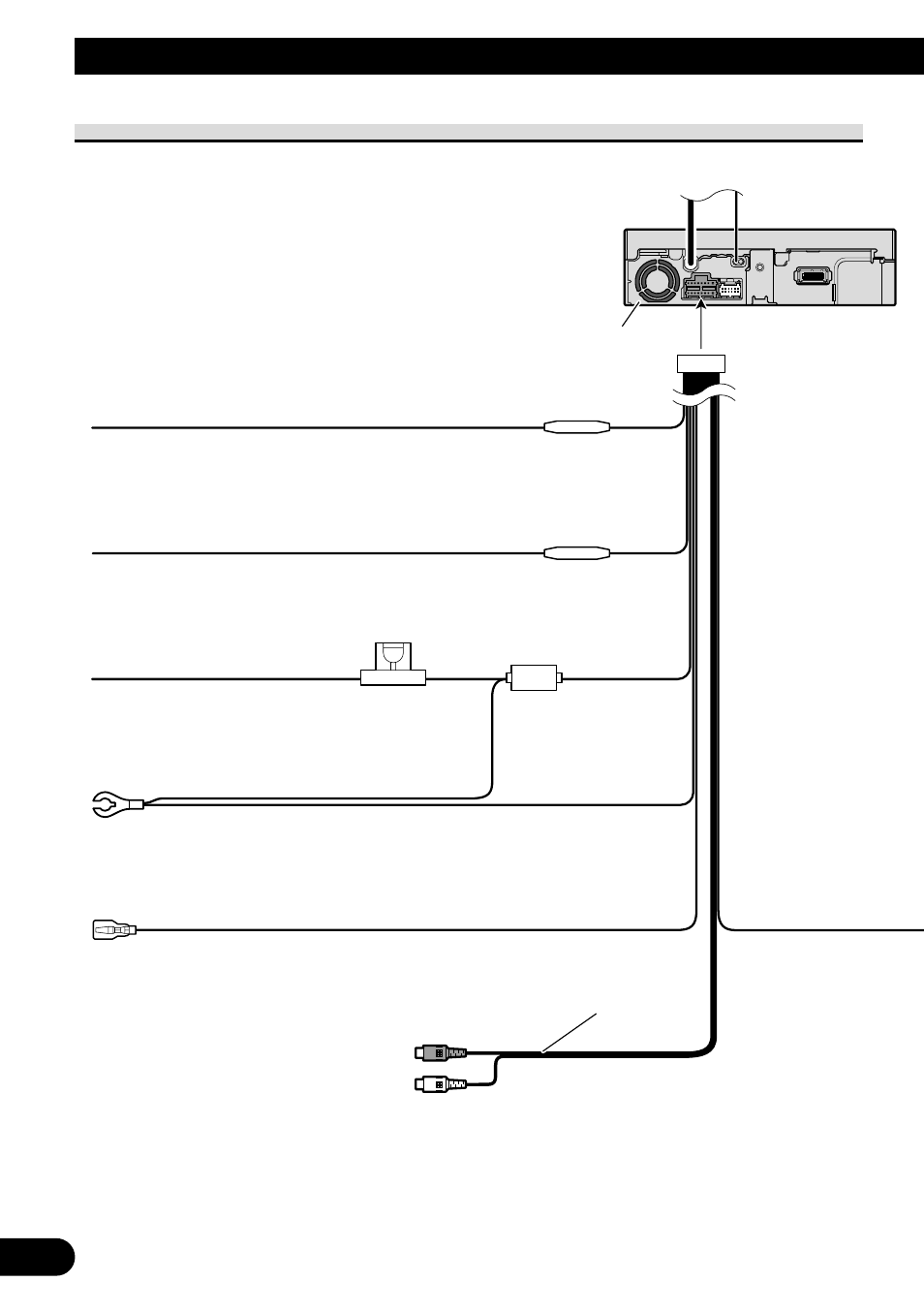

Conexión del cable de alimentación
Violeta/blanco
Vea la sección “Cuando conecte
con una cámara de vista trasera”
Salida de audio
(AUDIO OUTPUT)
15 cm
Amarillo
Al terminal con suministro
constante de electricidad,
independientemente de la posición
del interruptor de encendido.
Rojo
Al terminal de energía eléctrica controlado por
el interruptor de encendido del vehículo (12 V
de CC.) ON/OFF.
Negro (masa)
A la carrocería del veículo
(parte metálica).
Anaranjado/blanco
Al terminal de interruptor de iluminación.
Este producto
Portafusible
Resistencia
de fusible
Resistencia
de fusible
