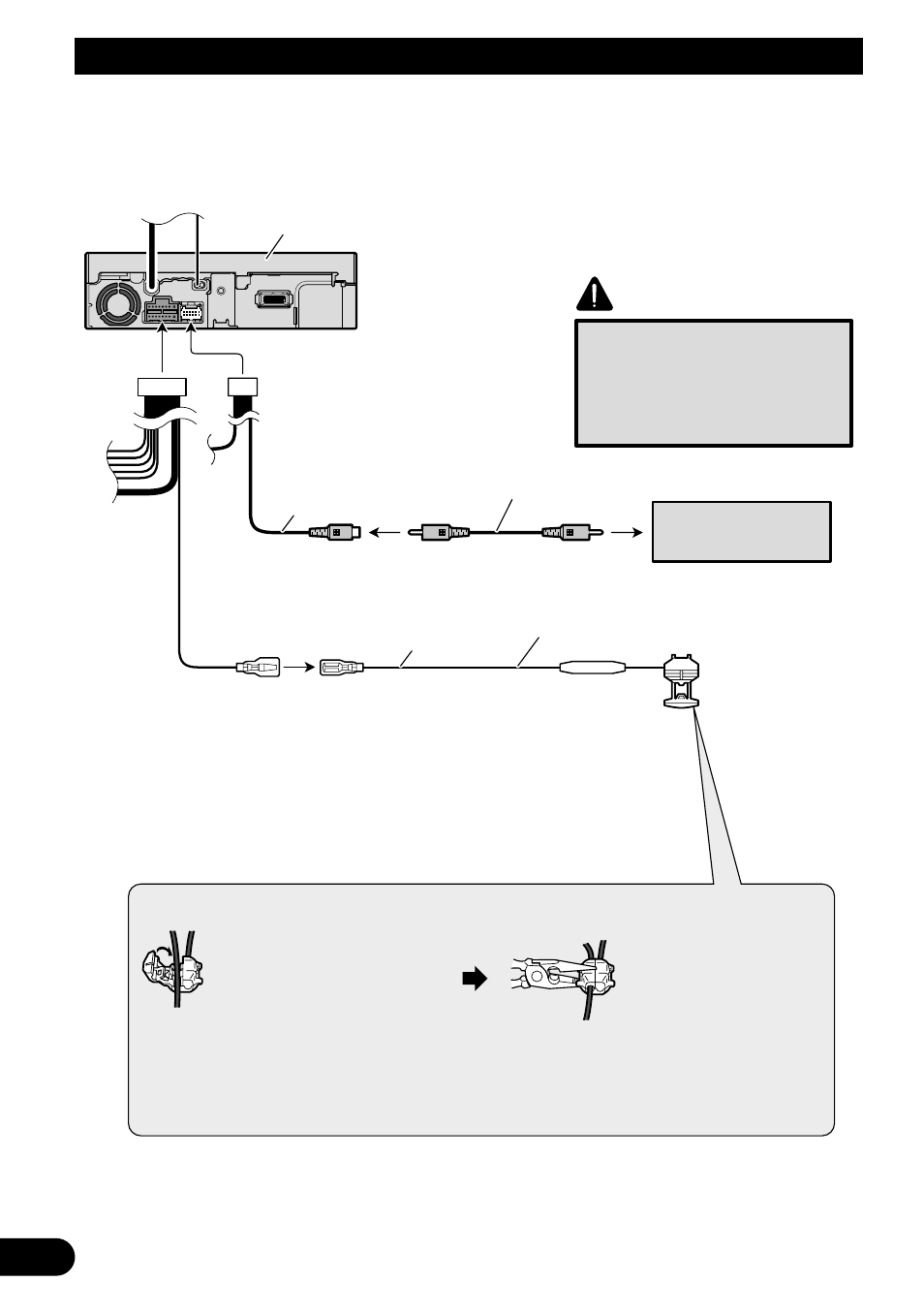

Conexión de las unidades
Fig. 6
Método de conexión
Apriete el cable. 1. 2. Apriete firmemente
con alicates de
punta de aguja.
PRECAUCIÓN
Resistencia
de fusible
8 m
Cable de extensión (suministrado)
Cámara de
vista trasera
Violeta/blanco
De los dos conductores conectados a la lámpara
trasera, conecte el conductor cuyo voltaje cambia
cuando se desplaza la palanca de cambio de marcha
a la posición REVERSE (R). Esta conexión permite
que la unidad detecte si el vehículo está se
moviendo hacia delante o hacia atrás.
Cable RCA
(vendido separadamente)
Nota:
• Se requiere ajustar a AV INPUT2 en SETUP cuando se
conecta la cámara de vista trasera.
A la salida de vídeo
Este producto
Entrada de vídeo 2
(VIDEO 2/BACK CAMERA INPUT)
20 cm
Pioneer recomienda el uso de una
cámara que genere imágenes
invertidas de espejo; de lo
contrario, puede que la imagen en
la pantalla aparezca invertida.
