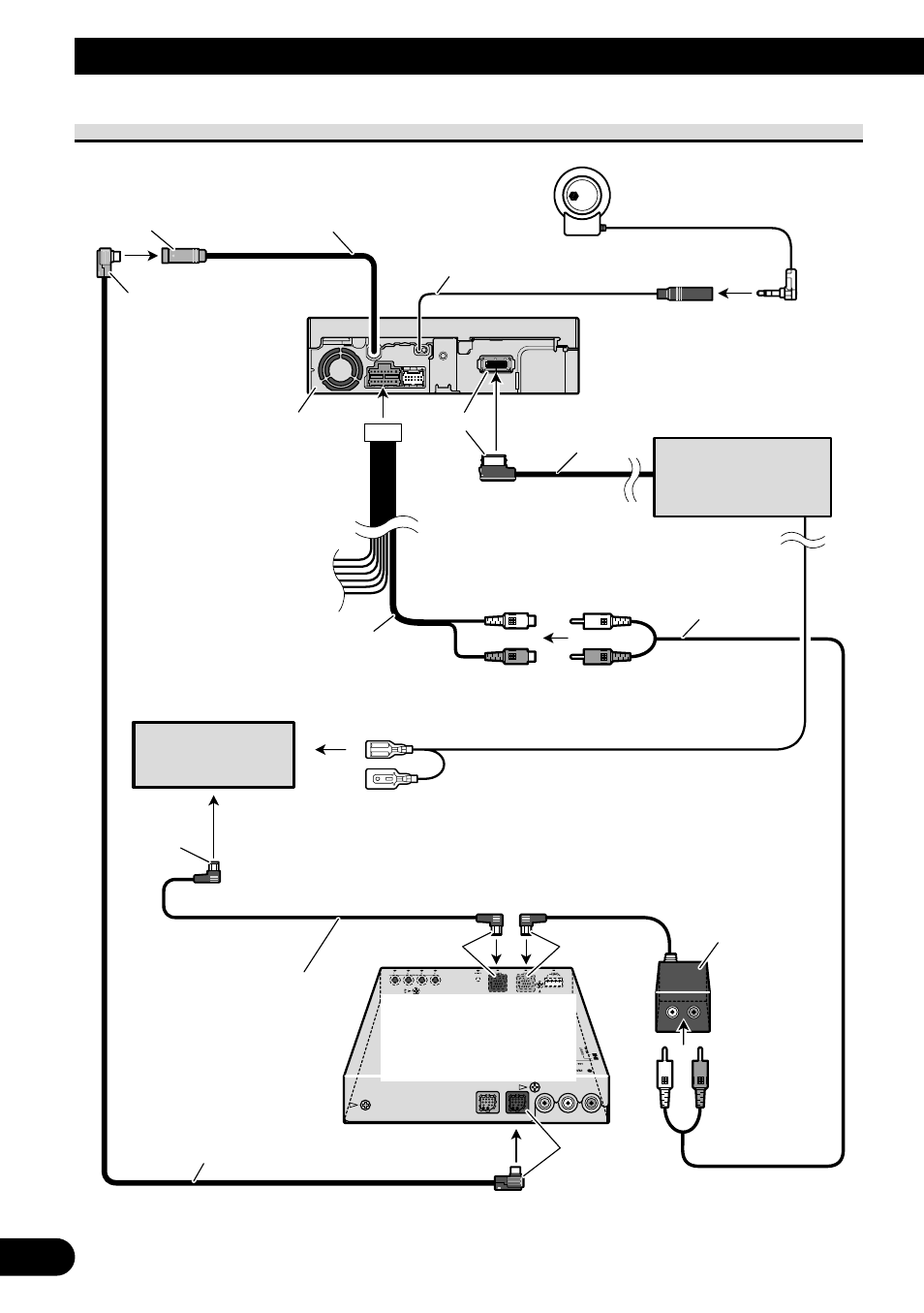

Raccordements des appareils
Raccordement à un élément central
Fig. 3
Adaptateur Cinch
(RCA) - IP-BUS
(par ex., CD-RB10)
(vendu séparément)
Syntoniseur de télévision
déporté (par ex. GEX-
P6400TVP) (vendu
séparément)
Entrée AV-BUS (Bleu)
Unité de navigation
(par ex. AVIC-900DVD)
(vendu séparément)
Câble péritel 26 broches
Jaune
Câble AV-BUS (fourni avec
le syntoniseur de télévision)
Câble IP-BUS (fourni avec
le syntoniseur de télévision)
40 cm
Noir Bleu
Noir
Bleu
Bleu
Cet appareil
Élément central
(vendu séparément)
Sortie pour le haut-parleur
d’assistance (GUIDE SP OUTPUT)
Haut-parleur d’assistance
(par exemple, CD-TS37GP)
(vendu séparément)
15 cm
Si vous utilisez cet appareil associé
à une unité de navigation (par ex.,
AVIC-900DVD), assurez-vous
qu’un haut-parleur d’assistance est
effectivement relié à la sortie pour
haut-parleur d’assistance dont est
pourvu cet appareil.
Vers l’entrée IP-BUS (Bleu)
Jaune/noir
Sortie audio
(AUDIO OUTPUT)
15 cm
Câble à fiches Cinch
(RCA)
(vendu séparément)
